小型・高効率電源回路向け 「車載パワーチョークコイル」を製品化～車載ECUの電源回路の省スペース化や精密制御の実現に貢献

パナソニック株式会社 オートモーティブ＆インダストリアルシステムズ社は、HEV、EV、ガソリン車などのECU(Electronic Control Unit：電子制御ユニット)の電源回路に最適な業界トップレベル(※1)の低直流抵抗[1]で小形化、大電流などを実現した「車載パワーチョークコイル[2]」を製品化しました。

車載のエンジンECUは環境や燃費への高い要求を達成するために、燃焼、吸気、排ガスの高速で精密な制御をはじめ制御数の増加が進んでいます。またエンジン以外のECUも増加する傾向にありECUの小形、統合、軽量化要求も高まっています。これに伴い、ECUのCPU(Central Processing Unit：中央処理装置)は高周波、低電圧化が進みCPUを駆動する電源回路は高効率のDC/DCコンバータ[3]で構成されるケースが一般的になっています。このような中、DC/DCコンバータ部に搭載されるパワーチョークコイルには、小形で大電流とともに耐熱性、耐振動性が求められています。パナソニックでは、業界トップレベル(※1)の低直流抵抗で市場のニーズにお応えする車載用電源回路に最適な「車載パワーチョークコイル」を製品化しました。

▼「車載パワーチョークコイル」の商品カタログ情報
http://industrial.panasonic.com/www-ctlg/ctlgj/qAGL0000_JP.html
▼「車載パワーチョークコイル」の商品リリース(2013年9月30日)
http://panasonic.co.jp/corp/news/official.data/data.dir/2013/09/jn130930-1/jn130930-1.html

【小形化、大電流を実現する車載パワーチョークコイルの特長】　
業界トップレベル(※1) の低直流抵抗(直流抵抗：36mΩ)で次の特長を有しています

1.小形化(5mm角)、大電流対応でECUの電源回路の省スペース化に貢献
形状：縦5.0×横5.5×高さ4mm パナソニック従来品(※2)体積比 約40%減
電流値：4.0A

2.低損失で電源の高効率化が可能。ECUの増加や制御数の増加への対応に貢献
また放熱などの回路設計が容易

3.優れた耐熱性、耐振動性により、車載ECUの厳しい環境下に最適
耐熱性：150℃/2000h、耐振動性：5Hz～2kHz/15G

【販売計画】
製品名：車載パワーチョークコイル

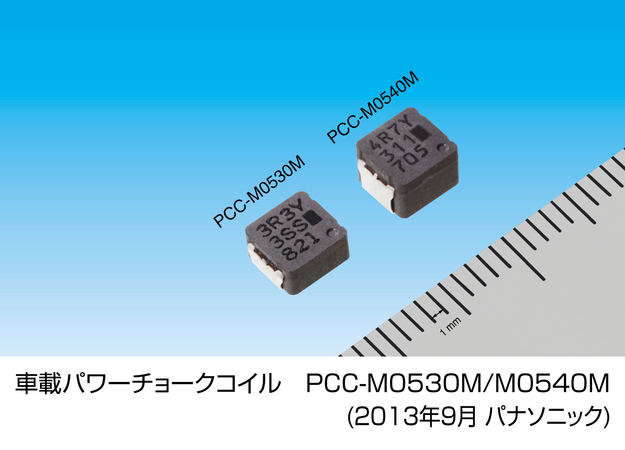

シリーズ名：PCC-M0530Mシリーズ、PCC-M0540Mシリーズ
量産開始：2013年10月
サンプル価格：500円／個
月産数量：700万個／月

(※1)2013年9月30日現在　メタルコンポジットコア構造のチョークコイルとして(パナソニック調べ)
(※2)パナソニック従来品：PCC-M0645Mシリーズ

【用途】
HEV、EV、ガソリン車などのエンジンECU、各種EUCの電源回路

▼「車載パワーチョークコイル」の商品カタログ情報
和文:http://industrial.panasonic.com/www-ctlg/ctlgj/qAGL0000_JP.html
英文:http://industrial.panasonic.com/www-ctlg/ctlg/qAGL0000_WW.html
▼「車載パワーチョークコイル」の商品リリース(2013年9月30日)
http://panasonic.co.jp/corp/news/official.data/data.dir/2013/09/jn130930-1/jn130930-1.html

【用語説明】
[1]直流抵抗
巻線（銅線）の抵抗成分。これが低いほど電力の損失が小さくなる。直流抵抗が低いほどロスが減り、電源効率を改善できる
[2]パワーチョークコイル
DC/DCコンバータ部などに使用される表面実装タイプの電子部品で、エネルギー蓄積の役割を持つインダクタ部品
[3]DC/DCコンバータ回路
ある電圧の直流電流を、異なる電圧の直流電流へ変換する回路
