SiCおよびIGBTスイッチング回路を最適化・簡略化するデュアル・ゲート・ドライバを発表

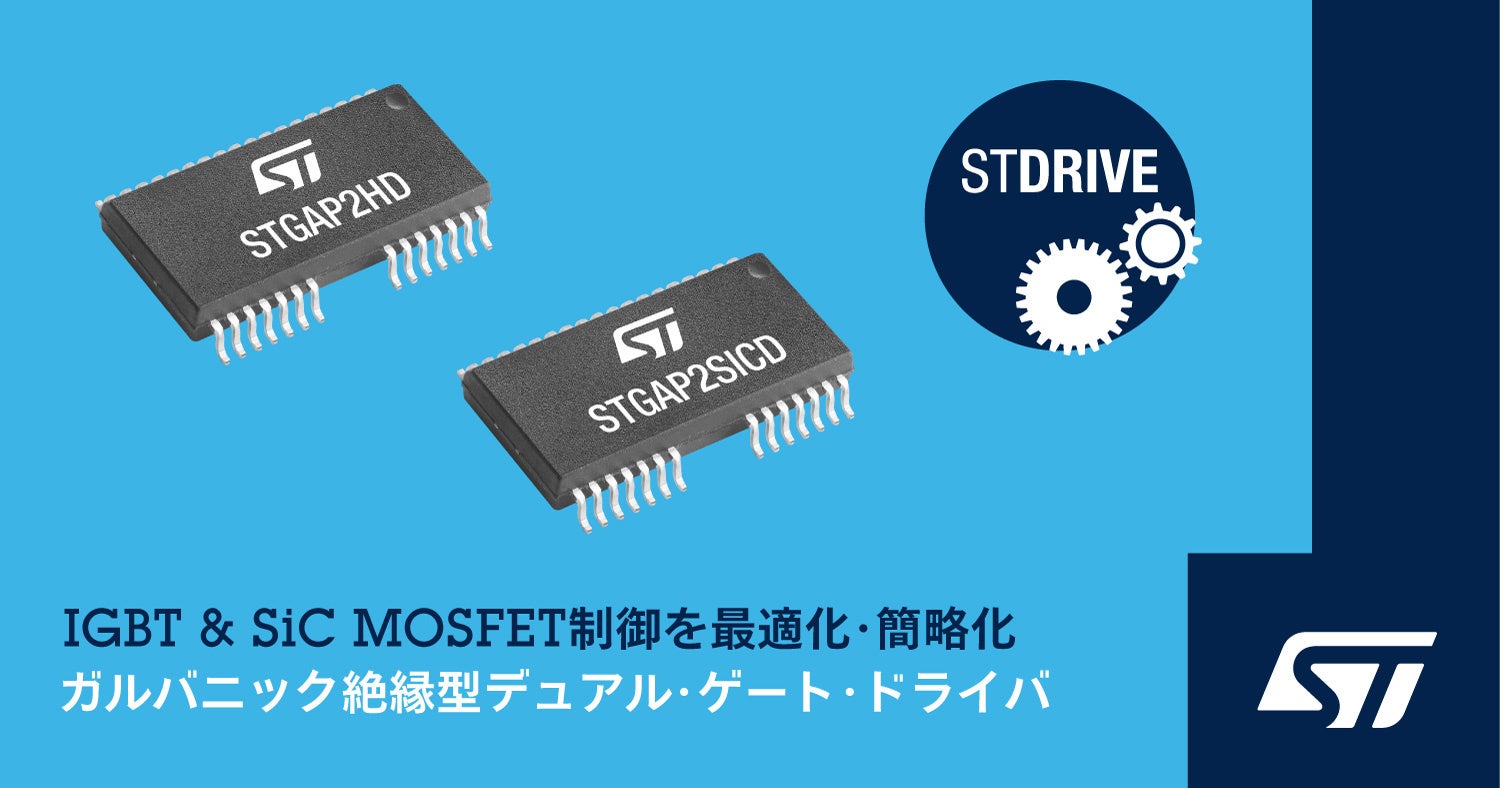

STマイクロエレクトロニクス（NYSE：STM、以下ST）は、IGBTおよびSiC（シリコン･カーバイド）パワーMOSFET向けに、デュアル･チャネルのガルバニック絶縁型ゲート･ドライバ「STGAP2HD」（IGBT）および「STGAP2SICD」（SiCパワーMOSFET）を発表しました。両製品は、高電圧の電力変換アプリケーションや産業アプリケーションにおいて、省スペース化と回路設計の簡略化に貢献します。

ワイドボディのSO-36Wパッケージで提供される「STGAP2HD」および「STGAP2SICD」は、STの最新ガルバニック絶縁技術を活用し、6kVの過渡電圧に対応します。また、±100V/nsの過渡電圧耐性を備え、ノイズの多い動作環境において誤動作によるターンオンを防止します。最大4Aの強力なゲート制御信号を生成し、デュアル出力ピンで柔軟にゲートを駆動できるため、ターンオン / ターンオフ時間を個別に調整可能です。アクティブ･ミラー･クランプ機能により、ハーフ･ブリッジ･トポロジにおける高速スイッチングのゲート･スパイクを防ぎます。

また、過熱保護や、安全な動作を実現するウォッチドッグ、低効率または危険な状態での動作を防止する減電圧ロックアウト（UVLO）機能（各チャネルに搭載）などの保護機能も搭載されています。STGAP2SICDのUVLOしきい値電圧は、高く設定されており、SiCパワーMOSFET向けに最適化されています。

両製品ともにiLOCKピンを備えているため、デュアル･ローサイドおよび非対称ハーフブリッジ･アプリケーションにおいて、両チャネルを同時にオンにすることができます。また、従来型のハーフブリッジ回路で貫通電流を防ぐインターロック機能も搭載されています。両製品の定格電圧は、高電圧電源で最大1200Vとなっており、入力から出力までの伝播時間が75nsと短いため、高精度のPWM制御を実現します。

さらに、専用のシャットダウン端子やブレーキ端子、低消費電力化に貢献するスタンバイ端子を搭載しており、電源や駆動装置、インバータ、溶接機、充電器などのアプリケーションに最適です。両製品の入力回路は、最小3.3VのTTL / CMOSロジックと互換性があり、ホスト･マイクロコントローラやDSPと簡単に接続可能です。

STGAP2HDおよびSTGAP2SICDは現在量産中で、単価は1000個購入時に約1.84ドルです。評価ボード「EVALSTGAP2HDM」および「EVALSTGAP2SICD」も提供されているため、ハーフブリッジ･パワー段を駆動する際のドライバ機能を迅速に評価することができます。

詳細については、ウェブサイトをご覧ください。
（ https://www.st.com/ja/power-management/gate-drivers.html?icmp=tt24859_gl_pron_jan2022 ）

STマイクロエレクトロニクスについて
STは、約46,000名の従業員を擁し、包括的なサプライ・チェーンと最先端の製造設備を有する世界的な独立系総合半導体メーカーです。約10万社を超えるお客様や数千社のパートナー企業と協力しながら、お客様のビジネス創出や持続可能な社会をサポートする半導体ソリューションの開発ならびにエコシステムの構築に取り組んでいます。STのテクノロジーは、スマート・モビリティ、電力エネルギー管理の効率化、IoT･5G通信の普及を可能にします。STは、2027年までのカーボン･ニュートラルの実現を目標にしています。さらに詳しい情報はSTのウェブサイト（ http://www.st.com ）をご覧ください。
