ボディ制御の簡略化に貢献するCAN FDおよびLIN内蔵の車載用パワー・マネージメントICを発表

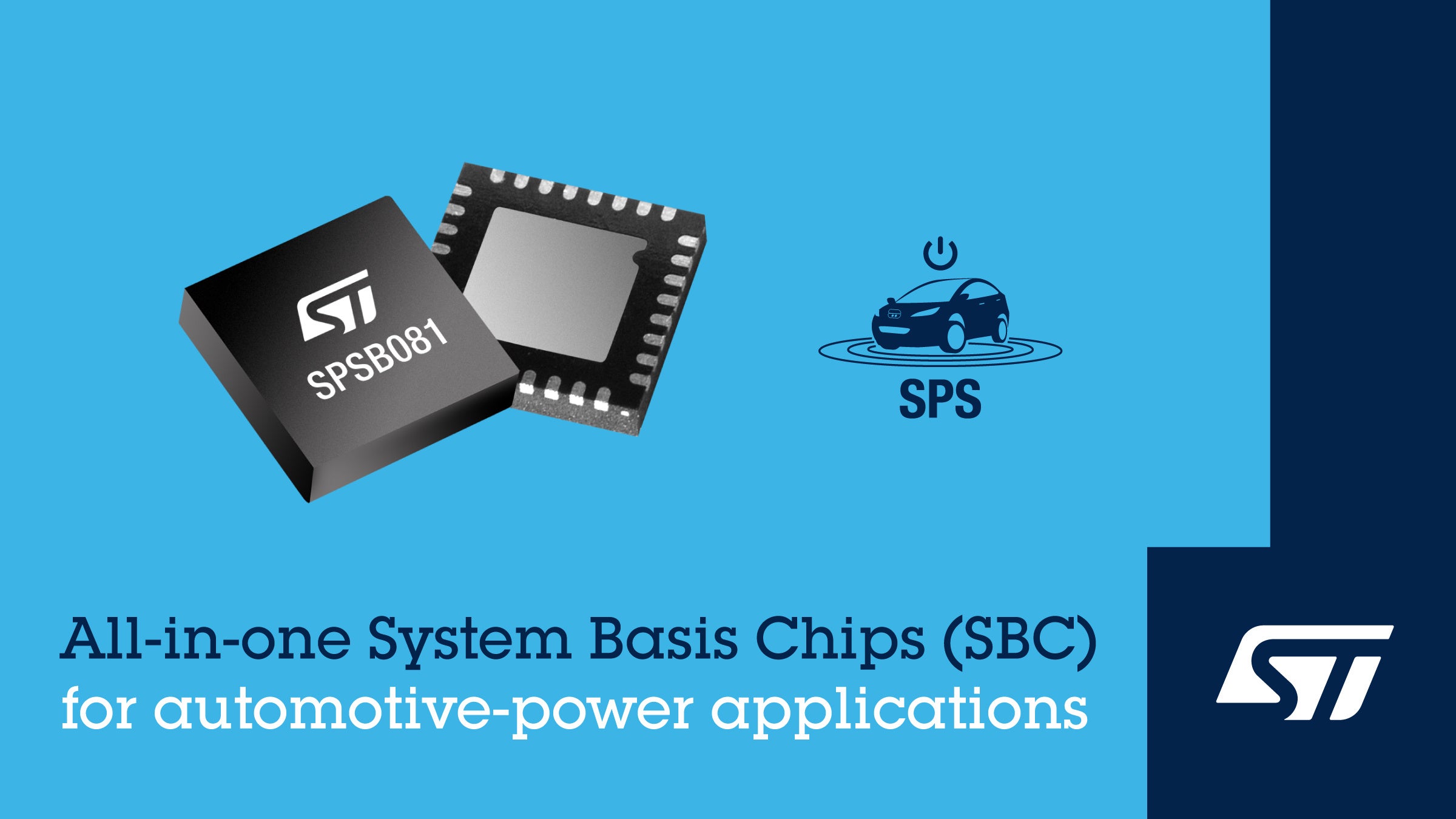

STマイクロエレクトロニクス（NYSE：STM、以下ST）は、車載用パワー･マネージメントIC「SPSB081」を発表しました。同製品は、メインの固定電圧出力のLDO（低ドロップアウト）レギュレータ、プログラム可能なセカンダリLDOレギュレータ、4つのハイサイド･ドライバ、CAN FDトランシーバ(※1)、オプションのLINトランシーバ(※2)など、さまざまな機能を備えています。また、きわめて低い静止電流のスタンバイ･モードを複数備えており、プログラム可能なローカルまたはリモート･ウェイクアップによって消費電力の最小化に貢献します。

SPSB081に内蔵された電源およびトランシーバは、サンルーフやシート、リア･ゲート、ドア、照明モジュール用の車両ボディ制御システムの設計簡略化に貢献します。適応性に優れているため、ゲートウェイや冷暖房空調制御システム、パッシブ･キーレス･エントリ･システム、テレマティクス制御ユニット、制御パネルにも最適です。

SPSB081には、4品種が含まれており、それぞれ3.3V / 5Vの固定電圧LDOレギュレータと1つのCANトランシーバを搭載した「SPSB081C3」（3.3V）および「SPSB081C5」（5V）、追加でLINトランシーバを搭載した「SPSB0813」および「SPSB0815」が提供されています。全品種に搭載されているセカンダリLDOレギュレータは、ICのSPIポートを介してプログラムでき、独立した3.3Vまたは5Vのレギュレータとして、またはメインLDOのトラッキング用として使用可能です。4つのハイサイド･ドライバは、最大140mAをLEDおよびセンサに供給することができ、チャネルごとに1つの10bit PMWタイマと電流モニタリングを備えています。

さらに、フェイルセーフ信号用の診断出力ピンなど、豊富な保護機能が内蔵されています。そのため、安全性の高いハードウェア要素として設計されていない場合でも、ISO 26262に準拠した機能安全要件の満足が求められるアプリケーションにも対応可能です。すべての出力に、過電流保護およびオープン負荷検出が搭載されています。1次（固定電圧）LDOレギュレータは、過電圧保護、過熱保護回路を搭載し、2次（プログラム可能）LDOレギュレータは、過負荷、過熱、短絡、逆バイアスの保護機能を搭載しています。いずれも起動時の接地との短絡のモニタリングと、レギュレータ故障の連続的なモニタリングを備えています。

SPSB081は、AEC-Q100規格に準拠し、動作温度範囲は-40℃～+150℃、最高動作温度が175℃です。全品種が量産中で、熱効率に優れたQFN32Lパッケージ（5 x 5 x 1mm）で提供されます。単価は、1000個購入時に約1.80ドルです。

詳細については、ウェブサイト( https://www.st.com/content/st_com/en/campaigns/spsb081-automotive-power-management-ics-with-lin-and-can-fd-transceivers.html?icmp=tt35287_gl_pron_sep2023 )をご覧ください。



(※1) CAN FD： コントローラ･エリア･ネットワーク･フレキシブル･データレート（ISO 11898-2/2016、SAE J2284準拠）

(※2) LIN： ローカル･インターコネクト･ネットワーク（ISO 17987-4/2016準拠）
