STマイクロエレクトロニクス、車載機器に最適な負荷診断機能を備え、柔軟性に優れた小型の車載用D級オーディオ・アンプを発表

クリアでパワフルなサウンドを提供

STマイクロエレクトロニクス（NYSE：STM、以下ST）は、アナログ入力の車載用D級オーディオ・アンプ「HFA80A」を発表しました。同製品は、小型・高効率で部品点数の削減に貢献し、車載向けに最適化された負荷診断機能および優れたEMC特性を備えています。



HFA80Aは、2MHzの定格PWM周波数を備え、LC出力フィルタの前段のデバイス内部でフィードバックをかけるため、LC出力フィルタを目標性能に合わせて最適化し、部品コストの削減や小型化を実現します。スペクトラム拡散方式により、CISPR 25規格への準拠が容易で、スナバ回路やダンピング・ネットワークなどのEMCフィルタを追加する必要もありません。



HFA80Aは、最大4 x 49W（2Ω負荷 / 14.4V駆動時）出力が可能で、全高調波歪率（THD）は0.015%（Typ.@ 1W/4Ω）の低歪です。また、低出力ノイズおよびクロストークに優れ、電源リップル除去比も80dB（4Ω負荷、1W / 1kHz出力時）と高性能なため、クリアでパワフルなサウンドを実現します。



40kHzまでのフラットな周波数特性により、ハイレゾ・オーディオのための広い再生周波数帯域を確保できます。出力LCフィルタを最適化することで、80kHzまで周波数特性を拡大することも可能です。また、低遅延設計のため、ノイズ･キャンセリングのように低遅延性能が重視されるアプリケーションにも最適です。



車載向けに特化した負荷診断機能は、特別に開発されたノイズ耐性アルゴリズムに基づいており、異常な負荷状態および負荷変動を検出できます。チャネルごとの独立したDC / AC負荷検出、起動時の短絡検出、しきい値を設定できる過電流保護などが内蔵されています。さらに、入力信号電圧のDCオフセット検出や、BTL出力間の出力電流オフセット検出、4種類の温度警告を選択できる過熱保護機能も備えています。



HFA80Aに搭載された設定可能な専用ピンは、新たな負荷診断情報が生じた時にホスト･マイコンに信号を送り、ホスト・マイコンとの通信が簡略化されるため、CPUの負荷軽減に貢献します。同製品の機能制御と負荷診断データにはI2Cバス･インタフェースを介してアクセスでき、バックアップ･モードではI2C制御が失われた場合でもアンプの動作を継続できます。さらに、デジタル･アドミッタンス･メータ（DAM）機能が搭載されているため、外付けの追加接続ツールやセンサなど不要で接続されたスピーカのインピーダンスをチェックすることができ、より柔軟性の高いさまざまな機能の開発をサポートします。

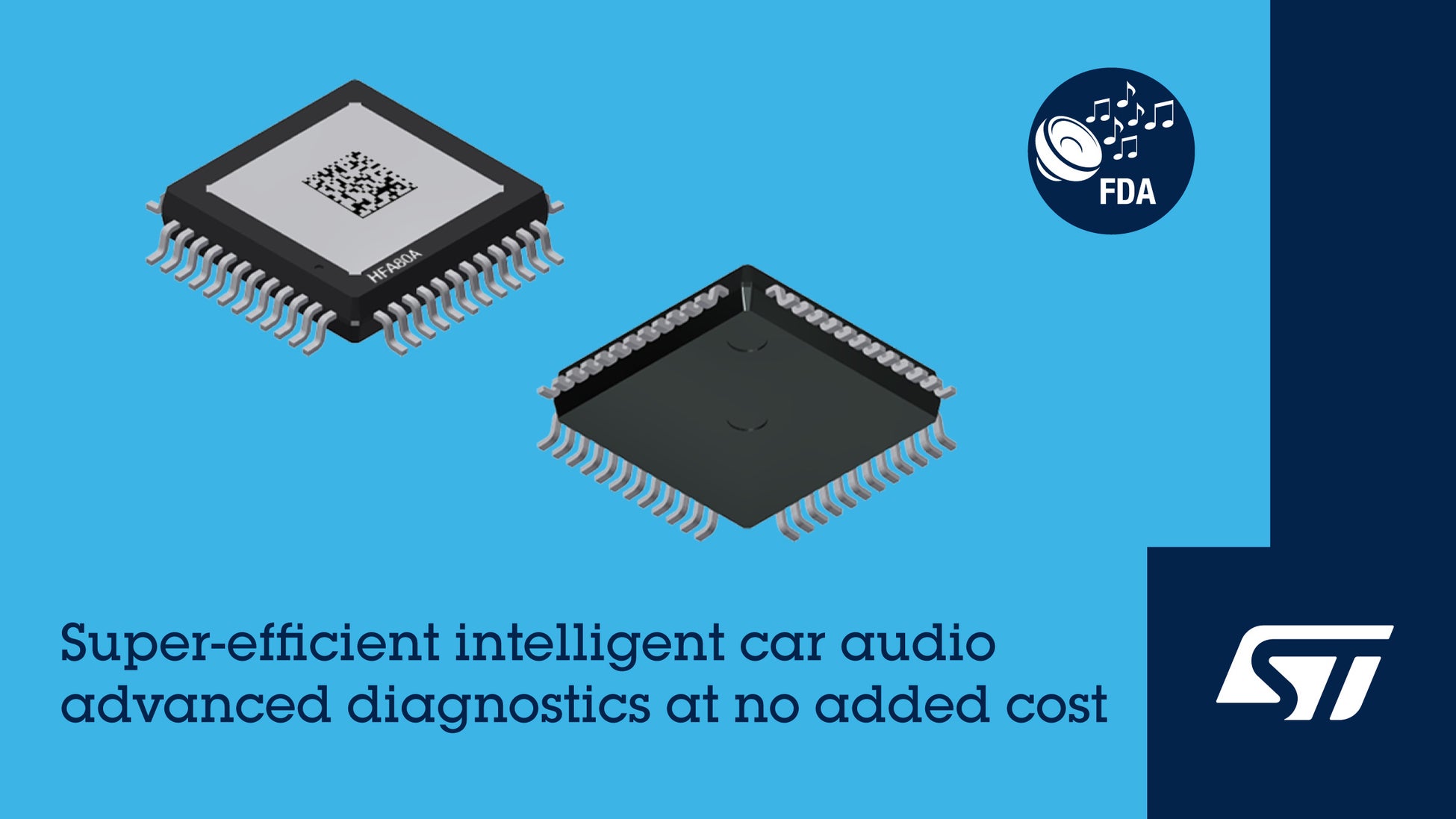

HFA80Aは、現在入手可能で、放熱用の露出パッドを備えた小型LQFP48Lパッケージ（7 x 7mm）で提供されます。単価は、1000個購入時に約4.80ドルです。



詳細については、ウェブサイトをご覧ください。
