STマイクロエレクトロニクス、コスト重視の高効率アプリケーションを実現するアナログ乗算器不要のPFCコントローラを発表

ハイエンドの電池充電器、電源アダプタ、薄型テレビ・照明ドライバ用電源に最適

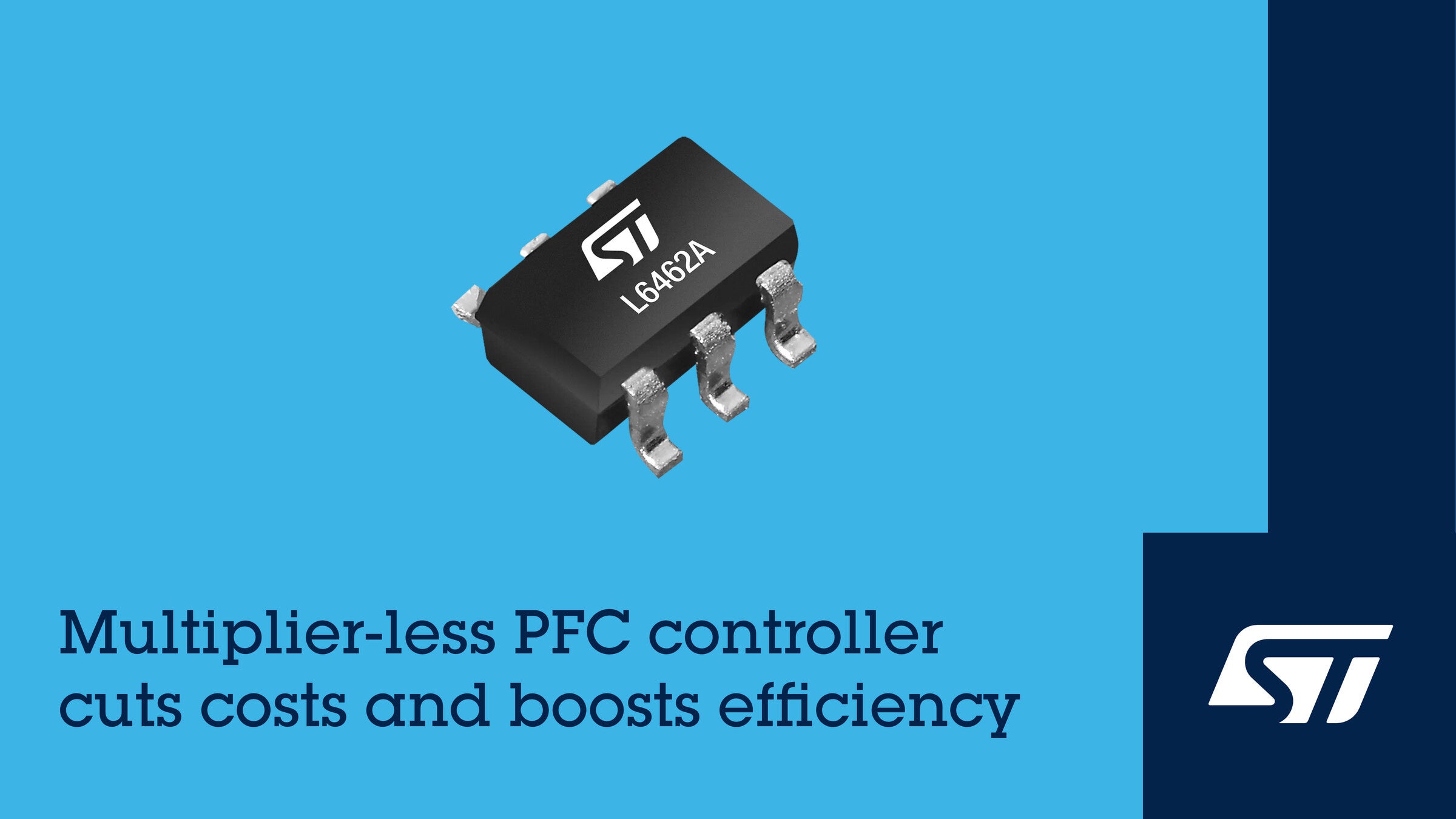

STマイクロエレクトロニクス（NYSE：STM、以下ST）は、部品コストを削減しながら高効率化を実現するトランジションモード（TM：インダクタの電流がゼロになったときにMOSFETをオンにする方式）PFC（力率改善コントローラ）IC「L6462A」を発表しました。同製品は、最大250Wのコンスーマ機器や電源装置において厳格な環境設計規格への適合を可能にします。

L6462Aは、電流生成回路と整形回路を使用して正弦波の基準波形を生成するため、従来の分圧回路やアナログ乗算器を使わずに昇圧型PFCコンバータを構成できます。さらにゲート･ドライバ出力により、インダクタの消磁化を検出してPFC変換サイクルを制御するため、インダクタの補助巻線やインタフェース部品も不要になります。

L6462Aは、部品コストの削減に加え、革新的な電流形成回路と消磁検出機能により、特に中負荷時および軽負荷時の歪み（THD：全高調波歪）を最小限に抑え、効率を向上させます。この特長により、優れた性能と高いコスト効率を兼ね備えたPFCを実現し、薄型テレビや照明機器用ドライバといったコンスーマ機器や生活家電に向けたハイエンドのバッテリ･チャージャ、電源アダプタおよび電源装置に最適です。待機電流は60µA未満で、待機電力に関する厳しいエコデザイン規制にも容易に適合できます。

高負荷時には、消費電力を最小限に抑えるため、L6462Aは擬似共振モード（バレー･スイッチング）で動作します。負荷が低下するにつれて、バレー･スキッピングにより動作周波数を段階的に低減し、効率を維持します。さらに、バースト･モードのしきい値が低いため、LED照明アプリケーションでは滑らかな調光を実現できます。

TM-PFCコントローラであるL6462Aは、90V ~ 264Vの広いAC入力電圧範囲に対応し、通常は400Vの出力電圧を供給するように設計されています。改良されたエラーアンプと高精度の基準電圧により、大きな負荷変動に対する応答性を高め、過度な出力オーバーシュートやアンダーシュートを防止します。このトーテムポール出力は、外付けの昇圧コンバータ用MOSFETを直接駆動し、最大+600 / -300mAを供給するとともに、アクティブ･プルダウン機能により低電圧ロックアウト時の安全性を確保します。また、リモートでのオン / オフ制御を可能にするディスエーブル機能を備えているほか、過電流、出力過電圧、フィードバック異常、インダクタの飽和 / 短絡に対する保護機能も内蔵しています。

L6462Aの機能を迅速に評価することができる評価ボード「EVL6462A-250W-M」が提供されています。同ボードには、ユニバーサル規格の入力電圧範囲に対応する250W PFCプリレギュレータが搭載されています。さらに同ボードは、コンパクトかつ低BOMコスト設計を実現するとともに、全負荷時のTHDを5%未満、負荷率を20％まで抑制した場合でもTHDを15%未満に抑えながら、97%を超えるピーク効率を達成しています。詳細なアプリケーションノート「AN6380」にて、同ボードの動作モードと性能測定について解説しています。また、オンライン上で提供されるSTのeDesignSuite に含まれる電源設計ツールは回路のカスタマイズを支援し、eDsimはデバイスのシミュレーションを実行します。

L6462Aは現在量産中で、SOT23-6Lパッケージで提供されます。単価は、1000個購入時に約0.18ドルです。

詳細については、ウェブサイトをご覧ください。
