日本初の革新的機構を搭載 × 業界最高水準のGPIエアチャック「Ultra Force（ウルトラフォース）シリーズ」新発売

――軽量・高把持力を両立した次世代モデル、製造現場の生産性向上に新たな力を――

ＮＫＥ株式会社

2025年9月1日 16時57分

　搬送機器や自動化機器の設計・製造・販売を手がけるＮＫＥ株式会社（本社：京都府京都市、代表取締役社長：中村道一）は、産業用ロボットや自動化ライン向けに開発した新型エアチャック「Ultra Force（ウルトラフォース）シリーズ」（型式：CHPS360-80 および CHPS360-40）を、2025年9月1日より発売いたします。

Ultra Force（ウルトラフォース）シリーズ

・CHPS360-80　......定価238,000円（税抜）

・CHPS360-40　......定価228,000円（税抜）

・発売日：2025年9月1日

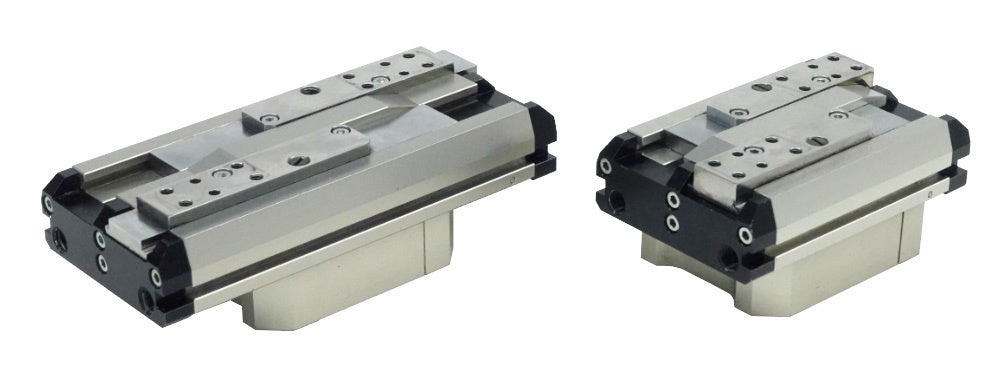

CHPS360-80　　　　　　　　　　　　　　　　　　　　　CHPS360-40

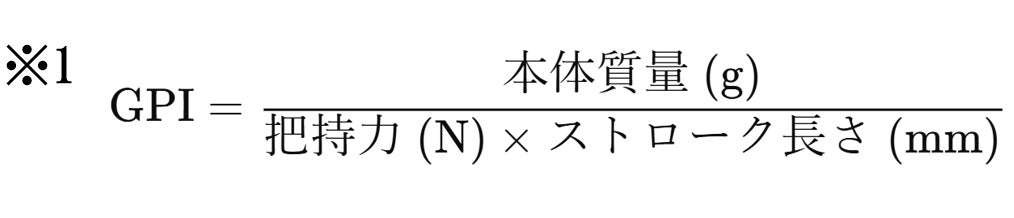

本製品は、エアチャックの把持性能を示す指標GPI（Grip Performance Index）※1 において従来機種比3倍以上の高性能を実現し、業界最高水準を達成しました。ロボットの可搬質量制限や省エネニーズといった製造現場の課題に応える、まさに次世代のスタンダードとなる革新的モデルです。

【製品概要】

　本製品は、日本初となる革新的機構『シーケンスシリンダ機構』（特許登録済み）を搭載。

ワンポートのエア駆動による2段階制御により、把持開始時は小シリンダで省エネ動作を行い、把持後は大シリンダで強力なグリップ力を発揮します。

この革新的なシーケンスシリンダ機構により、従来の常識を覆す「小型・軽量 × 高把持力 × 省エネ」を同時に実現。さらにエア消費量・CO₂排出量の大幅削減にも成功し、製造現場の生産性向上と環境対応を力強く後押しします。

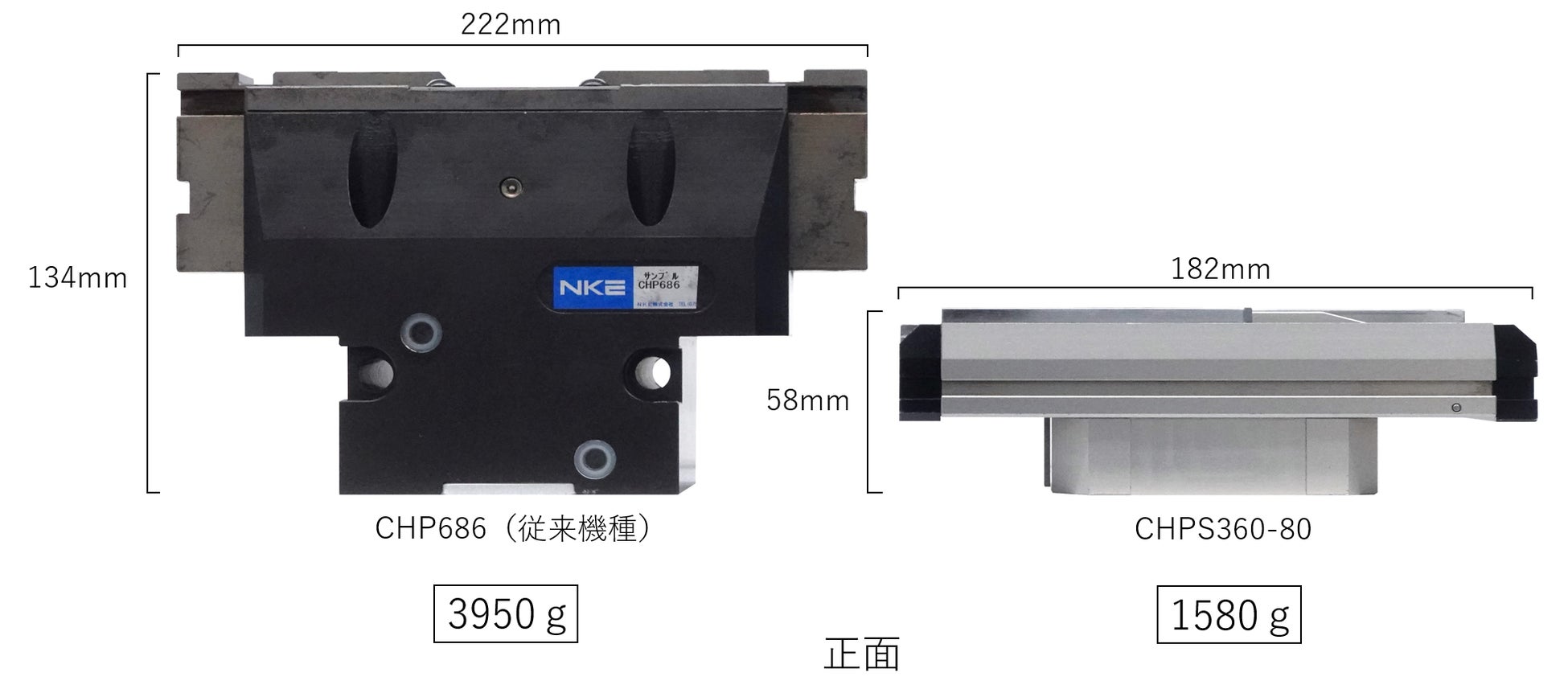

【従来機種とのサイズ・重量比較】

【主な特長】

GPI（Grip Performance Index）※1で業界最高水準を実現

従来機種の5.99 ※2 から、CHPS360-80は1.87 ※2 へと3倍以上の高性能を実現しました。

※2 {×10⁻² g/N/mm}

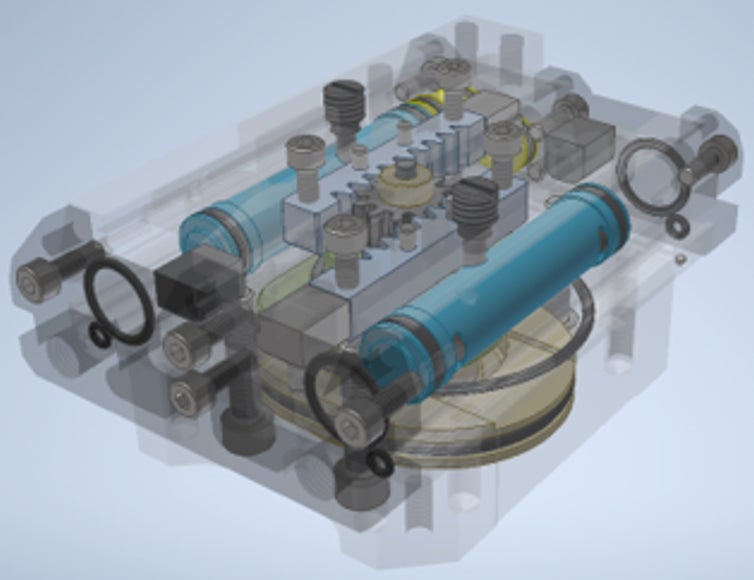

独自開発の「シーケンスシリンダ機構」（特許登録済み）を搭載

ワンポートのエア駆動による2段階制御を採用。ワークを掴むまでは「フィンガー駆動用小シリンダ」が最小限のエア消費量で動作し、把持後は「高グリップ発生用大シリンダ」が強力なグリップ力を発揮します。これにより、高い把持性能と優れた省エネ性能の両立を実現しました。
約1/3の軽量化を実現

従来機種の3950gから1580gへ、大幅な軽量化を実現しました。（CHPS360-80の場合）

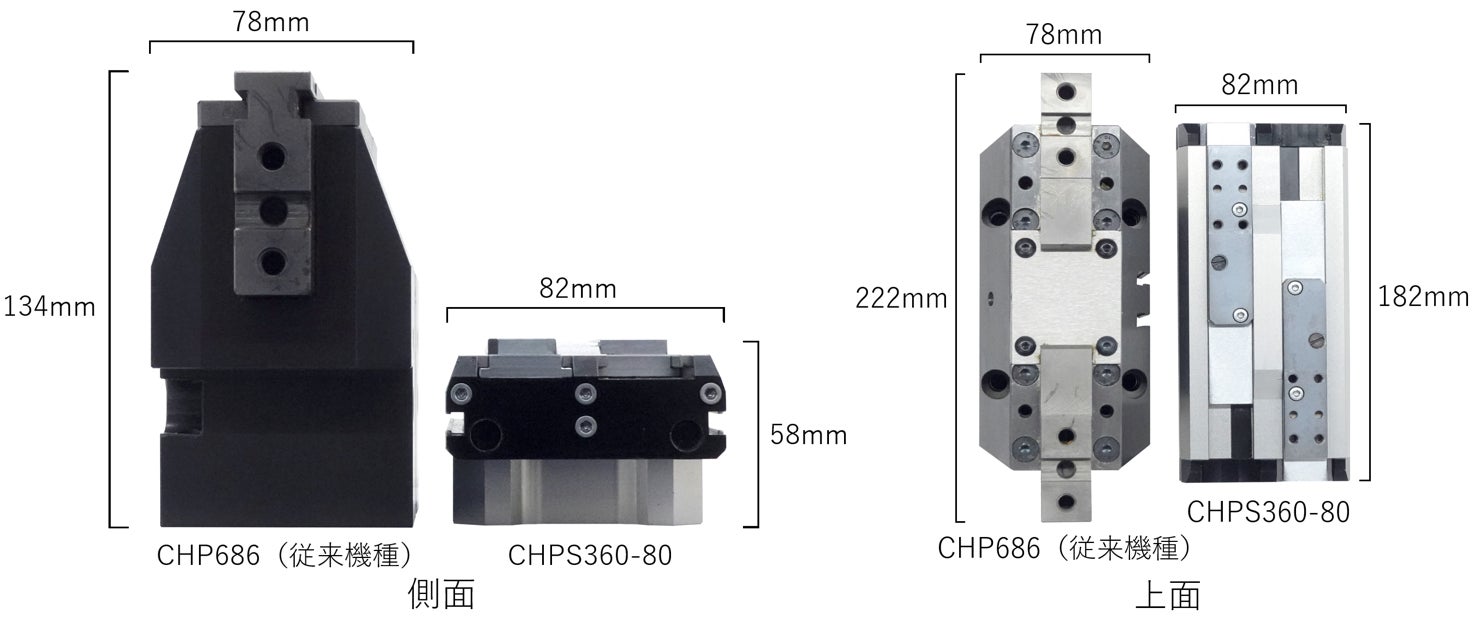

本体を大幅に小型化（比較写真をご参照ください）
エア消費量・CO₂排出量ともに約1/2削減（従来機種比）

環境負荷を抑えた省エネ設計を実現しました。（下図をご参照ください）

【導入メリット】

ロボット可搬質量制限の幅が広がり、移載可能質量が向上

従来機種比で2370gの軽量化により（CHPS360-80の場合）、ロボットにかかる質量負荷が軽減。チャックの軽量化分だけロボットの可搬質量が増えるため、従来機より重いワークも移載可能 ※3 です。その結果、同じロボットでより重いワークに対応できるほか、小型ロボットでも運用可能になります。※3 最大グリップ力は従来機と同等です
ロボット動作の安定性が向上、タクトタイムの短縮に貢献

本体質量の大幅な軽量化により、ロボットの停止時に発生する慣性力の影響が小さくなり、ブレを抑制。これにより次の動作への移行がよりスムーズとなり、全体のタクトタイム短縮に貢献します。
ランニングコストの低減に加え、ユーザー企業様の環境対応やESG ※4 評価の向上にも貢献　

※4 環境や社会への配慮、健全な経営体制など、持続可能な企業活動を評価する指標

エア消費量およびCO₂排出量を約1/2削減。これにより消費エネルギーを大幅に低減し、電力およびエア供給のランニングコスト抑制に加え、企業の環境配慮やサステナビリティ経営の強化にもつながります。
小型化により設計の自由度を拡大、省スペース化と工程効率化に貢献

本体の大幅な小型化により、限られたスペースでも設置が可能に。装置全体のレイアウト自由度が高まり、省スペース化を実現します。また、ロボットアームへの搭載性にも優れており、自動化ライン内での動作最適化を通じて、工程全体の生産効率向上にも貢献します。
