オールインワン日常点検ツール『Pocket TrapMan 型式 PT3』を新発売

簡単だから続けられる！温度・振動・音を測定し、日常点検を効率化する現場向け測定・管理ツール

流体制御機器メーカー、株式会社テイエルブイ（本社：兵庫県加古川市、代表取締役社長：藤原綾子）は、工場における設備点検業務を効率化する、オールインワンの日常点検ツール『Pocket TrapMan 型式 PT3』を2026年1月28日より発売します。

【製品概要】

・温度・音・振動の測定と、スチームトラップやバルブの状態を自動判定

・Bluetooth対応で、無料の専用スマートフォンアプリと連携し、点検データを記録・管理

・本質安全防爆に対応

発表の主旨

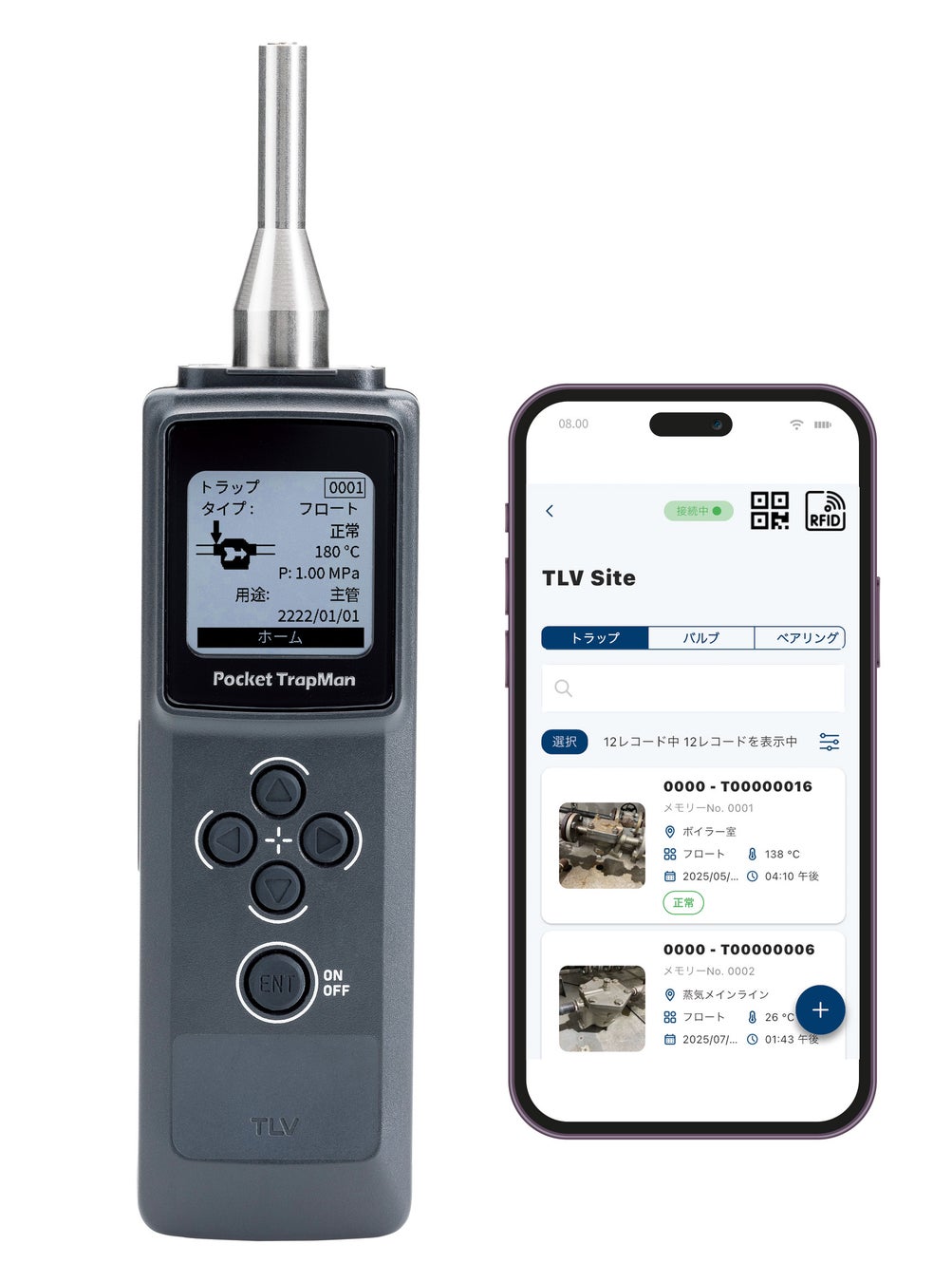

ポケット型チェッカー Pocket TrapMan 型式 PT3

『Pocket TrapMan 型式 PT3』は、設備の状態把握に重要な「温度・音・振動」を1台で測定できる、ポータブルな日常点検ツールです。スチームトラップやバルブをはじめ、回転機器や配管など、さまざまな設備の点検に幅広く使用できます。

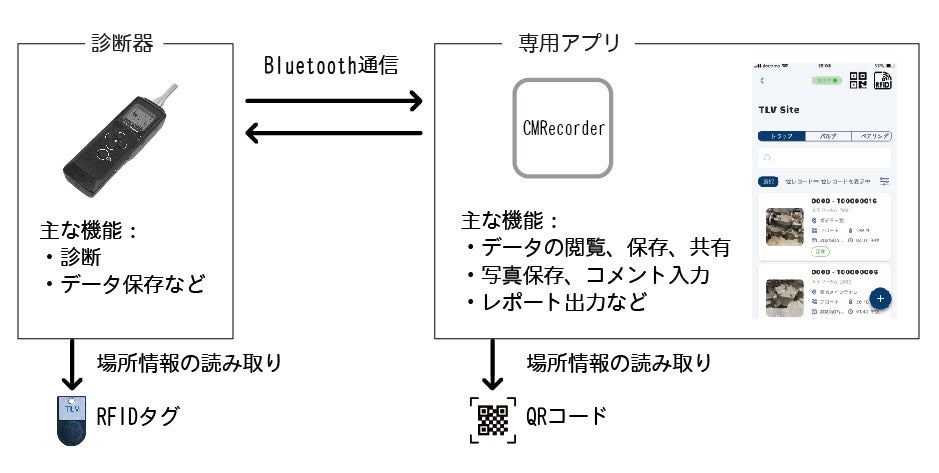

測定結果はBluetooth通信によりスマートフォンへ転送され専用アプリ（無料）と連携することで、点検対象の特定から、測定、記録、管理までを一連の流れで素早く実施できます。

これにより、保全業務の負担軽減と効率化に貢献します。

製品は2026年1月28日～30日まで東京ビッグサイトで行なわれる「ENEX2026」展示会に出品します。

• 名称 ：ポケット型チェッカー Pocket TrapMan 型式 PT3

• 価格 ：33万円　(消費税別)

• 発売日 ：2026年1月28日

• 販売目標：年間1,000台（国内）

• 製品ページはこちら

お問い合わせ先：　株式会社テイエルブイ　技術110番　　TEL：[phone]　まで

開発の経緯

工場やプラントでは、さまざまな設備の状態を日常的に確認する必要があります。

当社は2005年、持ち運びやすく現場で使いやすい点検ツールとして『Pocket TrapMan（PT1）』を発売し、主にスチームトラップやバルブの診断用途で多くの現場に導入されてきました。
近年では、「点検データをスマートフォンで管理したい」「写真や設置場所と一緒に記録したい」「点検結果を活用して改善につなげたい」といった声が増えています。

こうした現場の要望を受け、測定機能に加えてデータ管理・活用までを視野に入れて開発したのが『Pocket TrapMan 型式 PT3』です。点検作業を“測るだけ”で終わらせず、記録し、振り返り、次の行動につなげることを目指しました。

ポケット型チェッカー『Pocket TrapMan 型式 PT3』の特長

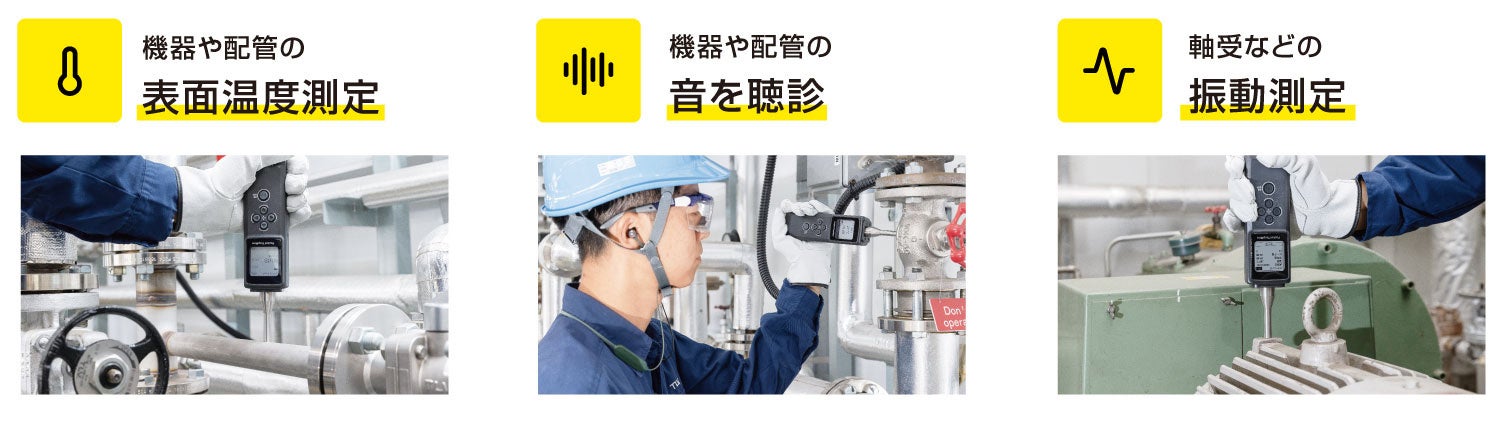

1. 温度・音・振動を1台で測定するオールインワン日常点検ツール

   スチームトラップ・バルブ診断器、振動計、温度計、聴診器の機能を1台に集約。

   幅広い設備の日常点検が、誰でも簡単に行えます。

2. スチームトラップの作動状態を自動判定

   温度・振動の測定結果をもとに、「正常／注意／モレ／ツマリ／異常低温／高温不良／低温不良」のいずれかで自動判定します（トラップの種類により表示は異なります）。

3. 気体配管バルブの内部リークを検出

   温度・振動の測定結果をもとに、蒸気・エアなどの気体配管に取り付けられたバルブの内部リークを検出し、「正常／注意／モレ」の3種類で自動判定します。

4. 回転機の転がり軸受け部の振動測定

   モーターやポンプなどの軸受部の振動を測定し、ピーク値・平均値・CF値を表示。
   異常兆候の把握に役立ちます。

5. デジタル聴診による作動音の確認

   Bluetoothイヤホンを接続することで、配管や機器内部の作動音をリアルタイムに確認できます。

6. RFIDタグ・QRコードによる点検対象の特定

   点検対象の設備にRFIDタグやQRコードを使用し、点検場所を素早く特定。作業をスムーズに行えます。

7. 点検データを記録・管理

   専用スマートフォンアプリと連携し、測定結果を記録・管理できます。
   現場写真や位置情報、コメントなどと紐づけて保存でき、点検データの整理・集計やレポート作成にも対応します。

   ※ アプリを使用しなくても、本体単独で診断器として使用可能です。

用途

日常点検における

● 配管・機器の温度、振動、音の確認

● スチームトラップの作動状態確認

● 蒸気・エア配管用バルブの内部リーク確認

● 回転機器の軸受部の振動データ収集　など

基本仕様

診断器：『ポケット型チェッカー　Pocket TrapMan 型式 PT3』

測定対象	スチームトラップ、気体配管用バルブ、転がり軸受、配管・機器など
測定項目	超音波、振動加速度（ショックパルス／32kHz）、表面温度（-40～350℃）、音
判定表示	スチームトラップ：正常／注意／モレ／ツマリ／異常低温／高温不良／低温不良 バルブ： 正常／注意／モレ
振動表示	振動レベルの平均値（AVG）、ピーク値（PEAK）、CF値（クレストファクター）
聴診機能	Bluetoothイヤホンでリアルタイム聴取（録音不可）
保存件数	各診断モードごとに最大3,000件
電源	リチウムイオンバッテリー1000mAh　 充電方式：USBアダプター　5V(USB Type C)
連続使用時間	最大24時間（フロントライト非点灯時）
防爆構造	Ex ic ⅡB T3 Gc （Zone 2対応・本質安全防爆）
通信	・Bluetooth Ver.5.0（クラス1）：スマートフォンアプリおよびワイヤレスイヤホンと接続 ・LF帯（125kHz）：RFIDタグとの通信
外形寸法／質量	約51×218×35mm ／ 約250g

専用スマートフォンアプリ『CMRecorder™』（無料）

主な機能	点検データの保存・管理／CSV出力／写真付きレポート作成／傾向分析
入力可能項目	点検日時、エリア／ロケーション情報、用途、圧力、運転時間、設置情報、写真、コメントなど多数対応
出力形式	CSV形式, PDF形式
レポート機能	用途別／圧力別／エリア別／動作原理別などの集計分析
動作環境	iOS 14以上、Android 8.1以上
インストール	App Store／Google Playよりダウンロード可能（無料）

詳細を見る

補足資料

• スチームトラップ

  蒸気設備で発生したドレン（凝縮水）を自動的に排出し、蒸気だけを保持するバルブ。蒸気漏れや詰まりがあると、エネルギーロスや加熱不足を招きます。

• 軸受け

  モーターなどの回転軸を支える部品。摩耗や潤滑不良を放置すると故障の原因となる。本製品は「転がり軸受け」と呼ばれる、滑らかに軸を回転させるために、ボールなどを使用するタイプの軸受けで使用します。

• CF（クレストファクター）値

  振動のピーク値と平均値の比率。異常摩耗などの兆候を判断する指標となります。

• 振動加速度（ショックパルス）

  回転部に微小な衝撃が発生した際の振動信号。軸受けの傷や割れの検知に用いられます。

会社概要

株式会社テイエルブイ（本社：兵庫県加古川市、代表取締役社長：藤原綾子）は蒸気の制御機器のメーカーです。1950年の創業以来スチームスペシャリストを目指し、お客様の課題解決に寄与する製品とコンサルテーションを提供しています。
