【BENA】島津理化 様ご依頼「実験室給排気制御設備（給排気システム）」の模型と AR システムを納品

給排気コントロールのフラッグシップモデルとして、安全・快適な実験室環境を低コストかつ大規模工事なしに実現する「高速VAV/CAV給排気コントロールシステム」の模型と AR システムをベナにて製作。

実機を説明するとなるとモデルルームのような大きな設備が必要となりますが、模型とARシステムで再現することで、コンパクトながら、実際の給排気制御の流れを可視化。AR技術を活用し、タブレットをかざすとシステムの動作原理や空気の流れがリアルタイムで表示されます。これにより、視覚的に仕組みを理解しやすく、複雑な空調制御の概念を直感的に体験できるツールとなっています。

実演動画

動画 URL: https://youtu.be/7cKw_xcSiIk

シーンに分けて表現を実現

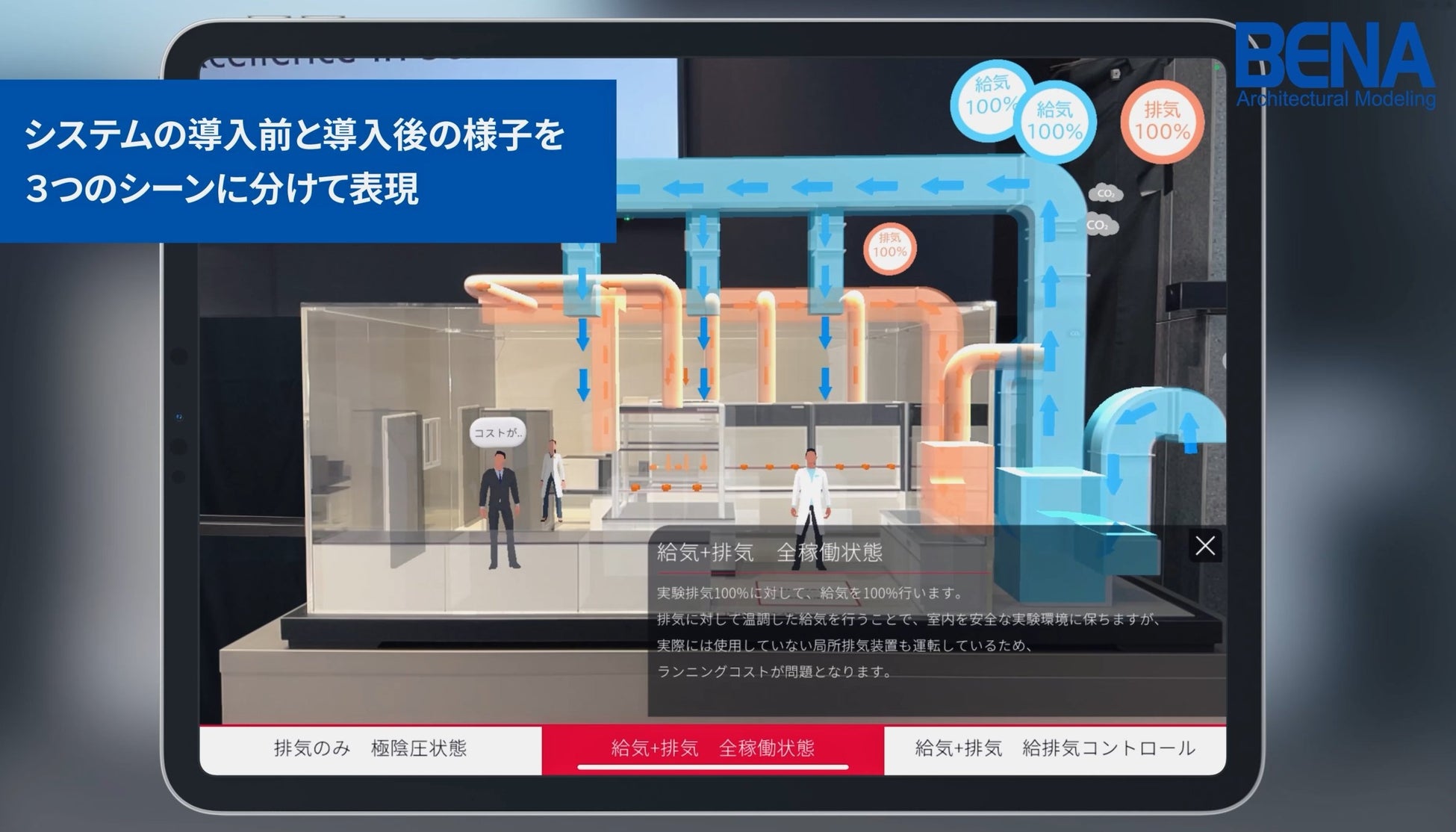

実物では比較、可視化しづらいシーン別による表現を実現。「排気のみ 極陰圧状態」「給気+排気 全稼働状態」「給気+排気 給排気コントロール」の3つのシーンをARで確認できます。

室内環境に応じてキャラクターが動く

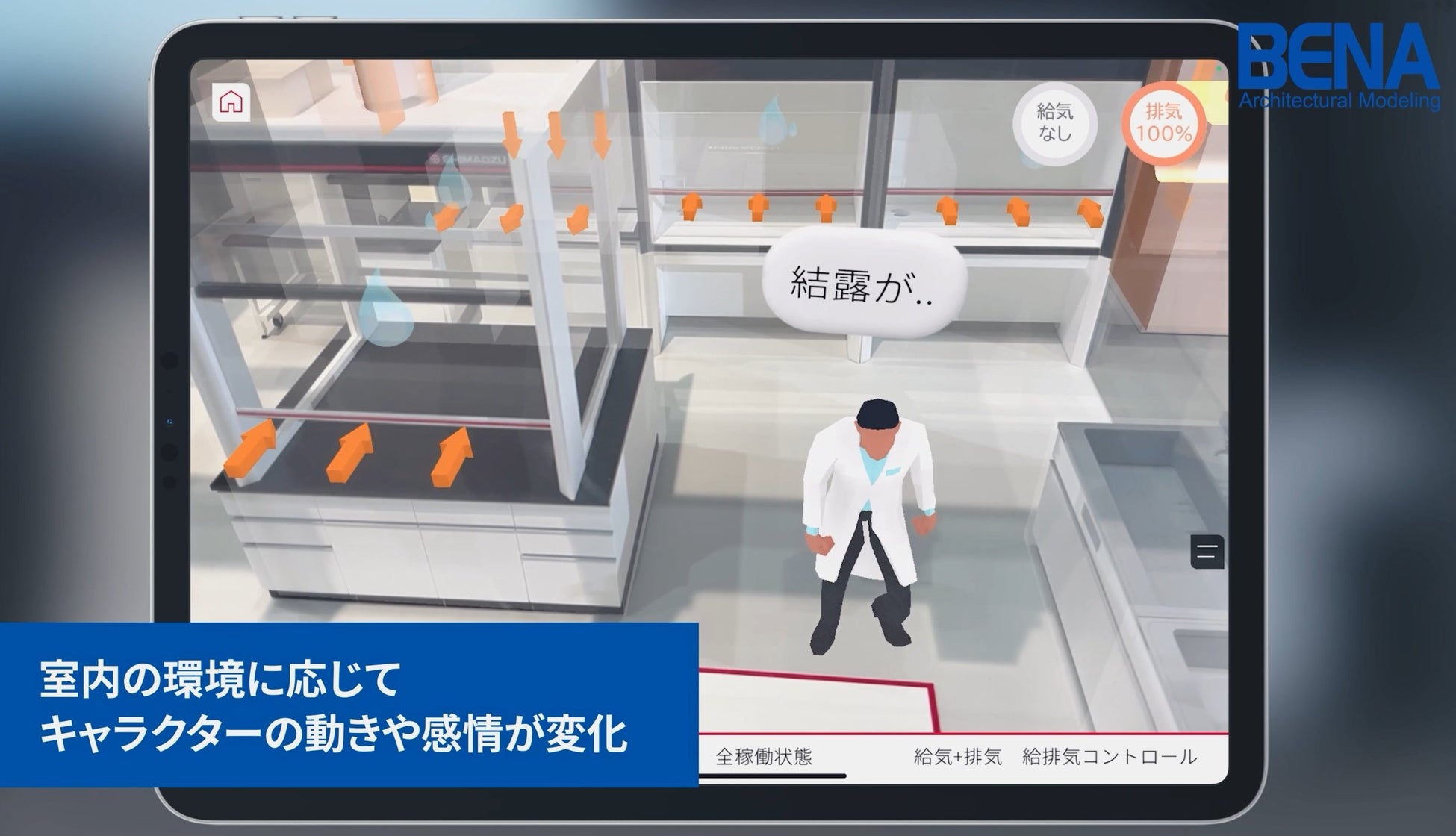

「排気のみ 極陰圧状態」「給気+排気 全稼働状態」「給気+排気 給排気コントロール」などの室内環境により、模型上にARで表現されるキャラクターの動きや感情が変化するように製作しました。

バイパスVAV制御機能（特許出願中）

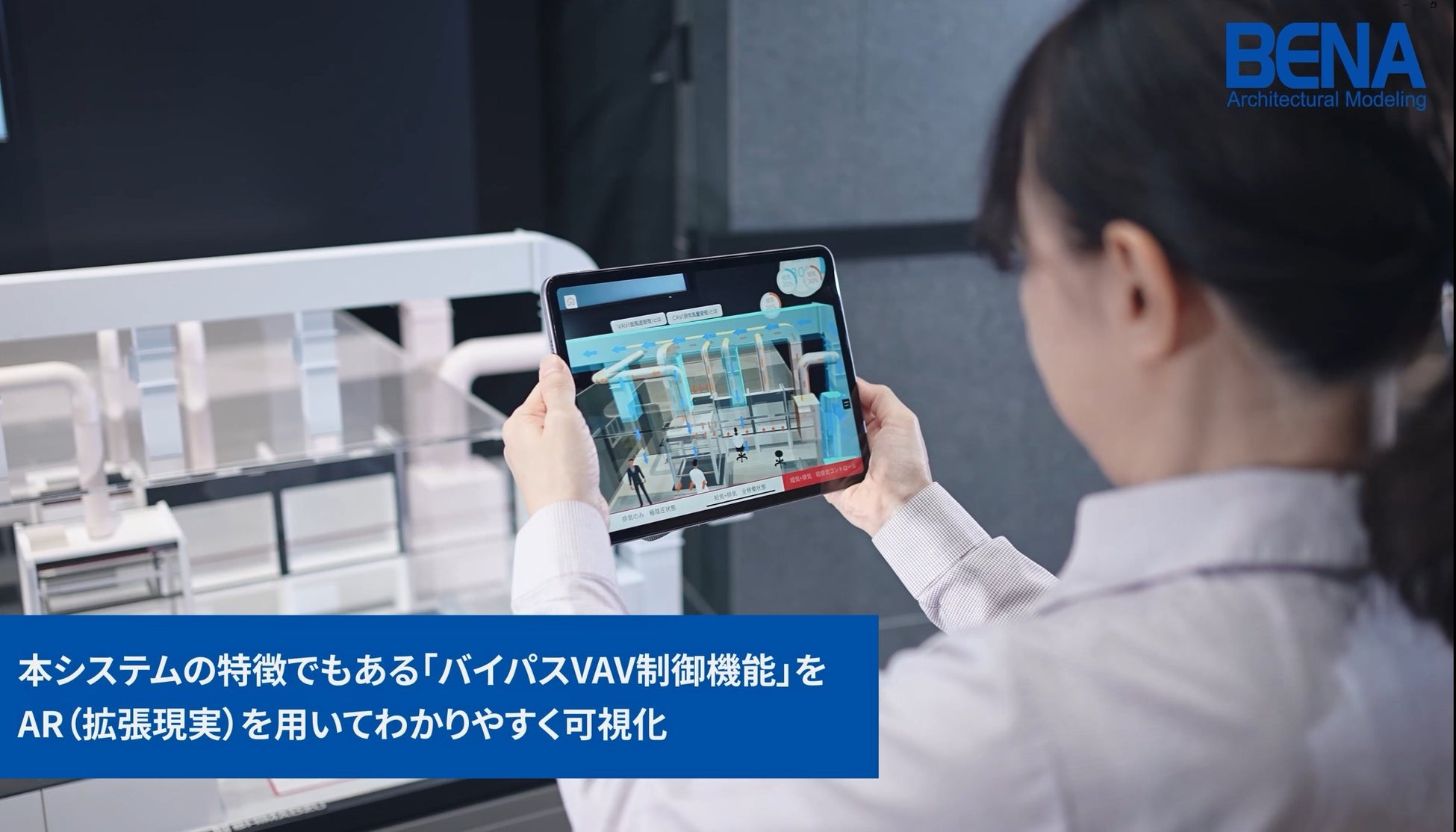

「給気VAV」で設定した定格風量（最大風量値）のうち絞った分の風量を「バイパスVAV」でOAダクトに戻すことで「給気ファン」の風量は変化せず給気風量だけを変化させることが可能な制御機能などの表現もわかりやすく可視化。

JASIS 2024 にてご利用

2024年9月4日に開催された最先端科学・分析システム＆ソリューション展「JASIS 2024」にて実際に展示、ご利用いただきました。現在は川崎市殿町のキングスカイフロントにある Shimadzu Tokyo Innovation Plaza １階で常設展示中。

模型と AR 両方のメリットを生かした作品

大規模な機器や建物などは全容を確認するのが非常に大変です。模型を利用することで特別な機材や環境を準備せずに形状の確認ができます。近年 AR を利用される事も多くなってまいりましたが、AR と模型は役割が異なり、模型を合わせて使用する事でより効果的な表現が可能となります。

お気軽にご相談ください

ベナでは専門の担当者が対応いたしますので、製作が決定していない段階でもご相談いただければ、様々な角度からご提案が可能です。模型・AR 製作、双方に精通したプロフェッショナルがお客様の要望に沿った提案をさせて頂きます。模型単体から AR VR のみのコンテンツなど、日本全国からのご依頼をお受けできます。
