酸化ガリウムのP層課題決着へ！FLOSFIAとJSR、世界初のP型半導体「酸化イリジウムガリウム」実用化に向けて進展！
量産のための新たなイリジウム系成膜材料を開発し、次世代パワー半導体による究極の半導体エコロジー®実現に向け大きく前進！
株式会社FLOSFIA（本社：京都市西京区、代表取締役社長：人羅俊実、以下FLOSFIA）とJSR株式会社（本社：東京都港区、代表取締役CEO：エリック ジョンソン、以下JSR）は、FLOSFIAがパワー半導体として展開する世界初のコランダム型酸化ガリウム【α-Ga2O3 】（以下「酸化ガリウム」）と組み合わせて使う新規P型半導体である、酸化イリジウムガリウム【α-(IrGa)2O3】（以下「酸化イリジウムガリウム」）の量産における課題を解消するため、新しいイリジウム系成膜材料を共同開発いたしました。今回開発した新材料を用いることで、酸化イリジウムガリウムの最大の特徴であるP型特性の発現はもちろん、産業応用に向け、量産における課題を解決する見通しがつきました。
酸化イリジウムガリウムの産業応用においては、以下の3つの量産性課題がありました。
①イリジウム源として知られているイリジウムアセチルアセトナート【Ir(acac)3】が水に対する難溶性が高く、
結晶成長レートが酸化ガリウムの結晶成長レートの十分の一以下と遅く、生産性に欠ける。
②結晶成長の際のカバレッジが悪く、トレンチ内部への安定的な成膜が困難。
③トレンチ内部の埋込み効率が悪いことから、1回の成膜に必要なイリジウム成膜材料の使用量が多い。
「イリジウム」元素は半導体としての量産適応例がなく、イリジウム源として入手可能な原材料は限られていることもあり、今回の共同開発に際しては、全く新しいイリジウム系成膜材料の開発に取り組みました。今回開発した新材料は、高速結晶成長レート（従来比で10倍以上）の実現、トレンチ内部へのカバレッジ性能の向上（図1）、イリジウム系成膜材料の使用量の低減を達成しました。この結果、酸化ガリウムデバイスへの新規P型半導体、酸化イリジウムガリウムの量産適用の可能性が劇的に上がり、FLOSFIAが目指す「半導体エコロジー®」の実現に向けて大きな前進を果たしました。なお、酸化ガリウムと組み合わせて使う良質なP型半導体「酸化イリジウムガリウム」は、2023年1月17日にFLOSFIAから発表されている通り、JBS構造での動作実証に成功しています。酸化イリジウムガリウムはウルトラワイドバンドギャップ半導体で、バンドギャップは約5eVと極めて大きく、ホール濃度は1×1019cm-3と高濃度であることを確認しており、高電界を前提とした幅広いデバイス設計に適用可能であることが示唆されます。今回「量産性」の課題解消の道筋ができたことにより、100kHz以下の周波数領域で用いるインバーターその他の幅広い電力変換器への早期適用が可能となります。詳しくは以下【今後の展開】をご覧ください。

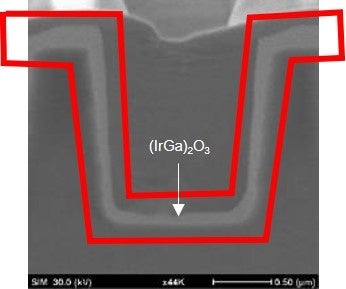

図1：新規イリジウム系材料を用いて、トレンチ内部への酸化イリジウムガリウム高品質埋込み成長に成功
【本研究成果】
酸化イリジウムガリウムのデバイス適用に当たっては、トレンチ構造への埋込みを前提とするJBS構造への適用を目指し（図2）、酸化ガリウムn-層の一部にトレンチ構造を作製した後、新規P型半導体である酸化イリジウムガリウムを埋め込んで結晶成長を行いました。この時、結晶成長にはFLOSFIA独自のミストドライ®法を用いましたが、溶液にイリジウム源として今回共同開発した新しいイリジウム系成膜材料を使用しました。この新材料を用いることで、成長レートは従来比10倍以上であることを確認しました。このトレンチ構造部分をSEMにより断面観察を行ったところ、酸化イリジウムガリウムの膜厚分布が均一でカバレッジ良く成膜されたことを確認しました（図3）。

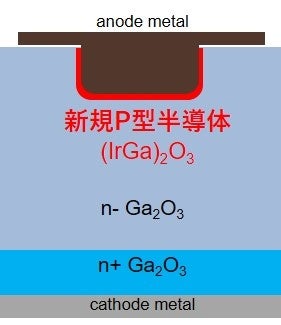

図2：酸化イリジウムガリウムをデバイス活用（JBS構造）

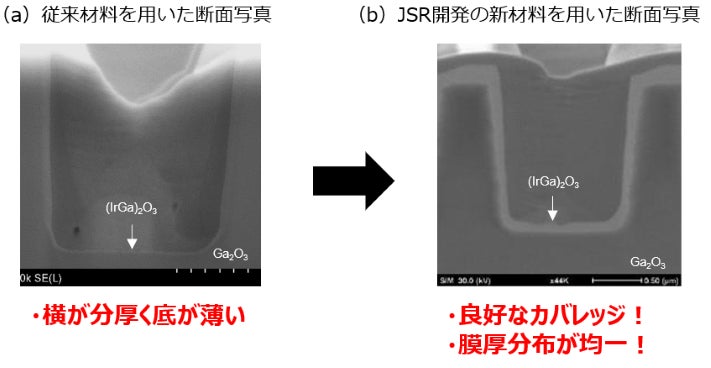

図3：カバレッジの良い酸化イリジウムガリウム埋め込み成長
【今後の展開】
今回の研究成果を用いたJBS構造はFLOSFIAのコランダム型酸化ガリウム（α-Ga2O3）パワーデバイス「GaO®」シリーズの第2世代ダイオードから適用予定です。100kHz以下の周波数領域で用いるインバーターその他の幅広い電力変換器のほか、MOSFETやIGBT等のトランジスタにも新規P型半導体「酸化イリジウムガリウム」の適用を目指します。電力変換器の例としては、ACアダプタなどの商用電源、ロボットの駆動回路、電気自動車、エアコンや冷蔵庫などの白物家電、太陽電池のパワーコンディショナなどが挙げられ、GaO®パワーデバイスの採用により、「電力変換器全体の小型化や低コスト化の限界」に挑戦します。機器の種類にもよりますが、例えば、電力変換器の小型化の程度は、数十分の一に及ぶことがあり、コスト低減効果は電力変換器全体の50%に及ぶことが期待されます（FLOSFIA試算）
※「GaO®」・「ミストドライ®」・「半導体エコロジー®」はFLOSFIAの登録商標です。
【FLOSFIAについて】
株式会社FLOSFIAは、半導体により引き起こされる3つの環境負荷（エネルギー、プロセス、マテリアル）の低減を「半導体エコロジー®」と名付け、その具体的な取り組みとして京都大学発の新しいパワー半導体「酸化ガリウム（Ga2O3）」の普及を目指しています。
・会社名：株式会社FLOSFIA（フロスフィア）
・所在地：京都市西京区御陵大原1番29号
・代表者：人羅 俊実
・資本金：42億850万円（資本準備金含む）（2023年2月1日現在）
・設立：2011年3月31日
・URL：https://www.flosfia.com
・事業内容：酸化ガリウムパワーデバイスの研究・製造・販売等
【JSRについて】
JSR株式会社は、半導体材料を含むデジタルソリューション事業とライフサイエンス事業を中心に技術力を強みとしてグローバルに事業を展開しながら、世界の先端産業に価値を提供するためのイノベーションを推進し、社会の課題に応える次世代事業の探索も推進しています。なお、JSRおよびそのCVC子会社JSR Active Innovation Fund合同会社は、FLOSFIAに資本参加しております。
・会社名：JSR株式会社（ジェイエスアール）
・所在地：東京都港区東新橋一丁目9番2号 汐留住友ビル 22F
・代表者：エリック ジョンソン
・資本金：23,370百万円（2022年3月31日現在）
・設立：1957年12月10日
・URL： https://www.jsr.co.jp/
・事業内容：デジタルソリューション事業、ライフサイエンス事業、合成樹脂事業における研究・製造・販売等
①イリジウム源として知られているイリジウムアセチルアセトナート【Ir(acac)3】が水に対する難溶性が高く、
結晶成長レートが酸化ガリウムの結晶成長レートの十分の一以下と遅く、生産性に欠ける。
②結晶成長の際のカバレッジが悪く、トレンチ内部への安定的な成膜が困難。
③トレンチ内部の埋込み効率が悪いことから、1回の成膜に必要なイリジウム成膜材料の使用量が多い。
「イリジウム」元素は半導体としての量産適応例がなく、イリジウム源として入手可能な原材料は限られていることもあり、今回の共同開発に際しては、全く新しいイリジウム系成膜材料の開発に取り組みました。今回開発した新材料は、高速結晶成長レート（従来比で10倍以上）の実現、トレンチ内部へのカバレッジ性能の向上（図1）、イリジウム系成膜材料の使用量の低減を達成しました。この結果、酸化ガリウムデバイスへの新規P型半導体、酸化イリジウムガリウムの量産適用の可能性が劇的に上がり、FLOSFIAが目指す「半導体エコロジー®」の実現に向けて大きな前進を果たしました。なお、酸化ガリウムと組み合わせて使う良質なP型半導体「酸化イリジウムガリウム」は、2023年1月17日にFLOSFIAから発表されている通り、JBS構造での動作実証に成功しています。酸化イリジウムガリウムはウルトラワイドバンドギャップ半導体で、バンドギャップは約5eVと極めて大きく、ホール濃度は1×1019cm-3と高濃度であることを確認しており、高電界を前提とした幅広いデバイス設計に適用可能であることが示唆されます。今回「量産性」の課題解消の道筋ができたことにより、100kHz以下の周波数領域で用いるインバーターその他の幅広い電力変換器への早期適用が可能となります。詳しくは以下【今後の展開】をご覧ください。
図1：新規イリジウム系材料を用いて、トレンチ内部への酸化イリジウムガリウム高品質埋込み成長に成功
【本研究成果】
酸化イリジウムガリウムのデバイス適用に当たっては、トレンチ構造への埋込みを前提とするJBS構造への適用を目指し（図2）、酸化ガリウムn-層の一部にトレンチ構造を作製した後、新規P型半導体である酸化イリジウムガリウムを埋め込んで結晶成長を行いました。この時、結晶成長にはFLOSFIA独自のミストドライ®法を用いましたが、溶液にイリジウム源として今回共同開発した新しいイリジウム系成膜材料を使用しました。この新材料を用いることで、成長レートは従来比10倍以上であることを確認しました。このトレンチ構造部分をSEMにより断面観察を行ったところ、酸化イリジウムガリウムの膜厚分布が均一でカバレッジ良く成膜されたことを確認しました（図3）。
図2：酸化イリジウムガリウムをデバイス活用（JBS構造）
図3：カバレッジの良い酸化イリジウムガリウム埋め込み成長
【今後の展開】
今回の研究成果を用いたJBS構造はFLOSFIAのコランダム型酸化ガリウム（α-Ga2O3）パワーデバイス「GaO®」シリーズの第2世代ダイオードから適用予定です。100kHz以下の周波数領域で用いるインバーターその他の幅広い電力変換器のほか、MOSFETやIGBT等のトランジスタにも新規P型半導体「酸化イリジウムガリウム」の適用を目指します。電力変換器の例としては、ACアダプタなどの商用電源、ロボットの駆動回路、電気自動車、エアコンや冷蔵庫などの白物家電、太陽電池のパワーコンディショナなどが挙げられ、GaO®パワーデバイスの採用により、「電力変換器全体の小型化や低コスト化の限界」に挑戦します。機器の種類にもよりますが、例えば、電力変換器の小型化の程度は、数十分の一に及ぶことがあり、コスト低減効果は電力変換器全体の50%に及ぶことが期待されます（FLOSFIA試算）
※「GaO®」・「ミストドライ®」・「半導体エコロジー®」はFLOSFIAの登録商標です。
【FLOSFIAについて】
株式会社FLOSFIAは、半導体により引き起こされる3つの環境負荷（エネルギー、プロセス、マテリアル）の低減を「半導体エコロジー®」と名付け、その具体的な取り組みとして京都大学発の新しいパワー半導体「酸化ガリウム（Ga2O3）」の普及を目指しています。
・会社名：株式会社FLOSFIA（フロスフィア）
・所在地：京都市西京区御陵大原1番29号
・代表者：人羅 俊実
・資本金：42億850万円（資本準備金含む）（2023年2月1日現在）
・設立：2011年3月31日
・URL：https://www.flosfia.com
・事業内容：酸化ガリウムパワーデバイスの研究・製造・販売等
【JSRについて】
JSR株式会社は、半導体材料を含むデジタルソリューション事業とライフサイエンス事業を中心に技術力を強みとしてグローバルに事業を展開しながら、世界の先端産業に価値を提供するためのイノベーションを推進し、社会の課題に応える次世代事業の探索も推進しています。なお、JSRおよびそのCVC子会社JSR Active Innovation Fund合同会社は、FLOSFIAに資本参加しております。
・会社名：JSR株式会社（ジェイエスアール）
・所在地：東京都港区東新橋一丁目9番2号 汐留住友ビル 22F
・代表者：エリック ジョンソン
・資本金：23,370百万円（2022年3月31日現在）
・設立：1957年12月10日
・URL： https://www.jsr.co.jp/
・事業内容：デジタルソリューション事業、ライフサイエンス事業、合成樹脂事業における研究・製造・販売等
