【コストダウン/リニューアル】「導入しやすい」「運用しやすい」ロボットパレタイザー”PXT-1235A”販売開始/展示会にて好評のコンパクトタイプがリニューアル
積み付け作業の自動化・省力化に貢献する直交ロボットパレタイザー
直交ロボット総合メーカーの株式会社スター精機(本社:愛知県丹羽郡大口町秋田3-133、代表取締役:塩谷陽一)は、低全高ロボットパレタイザーPXTシリーズの中から、35㎏可搬タイプの「PXT-1235A」を7月1日(月)より、リニューアル販売を開始した。
「導入しやすい」「運用しやすい」をコンセプトに設計された低全高ロボットパレタイザーPXTシリーズは、全高2,000mmの低全高設計(PXT-1220A/PXT-1220+)、キャスター付きで移動可能など導入ハードルを下げた仕様。今回リニューアル販売を開始した、「PXT-1235A」は、コンパクト設計を維持しつつ、可搬重量35㎏(ハンド重量)と他の機種と比べて重量製品を搬送可能。
スター精機のロボットパレタイザーは、食品・飲料・医薬品など幅広い業界の製造現場に導入が進んでいます。

PXT-1235(旧機種)/PXT-1235A(リニューアル機種) 主仕様比較

型式 |
PXT-1235(旧機) |
PXT-1235A(リニューアル機) |
対応パレット(横×奥行) |
1100×1100mm |
1100×1100mm (1400×1100mm) |
走行トラバース |
1400mm |
1560mm (1860mm) |
前後軸ストローク |
1000mm |
940mm (1060mm) |
上下軸ストローク |
1200mm |
1200mm (1400、1600mm) |
旋回角度 |
+320度 |
±160度 |
搬入コンベア位置決め |
エアシリンダー |
エアシリンダー |
リニューアル内容(一部)
◆コストダウン
旧機種「PXT-1235」と比較して約20%のコストダウン

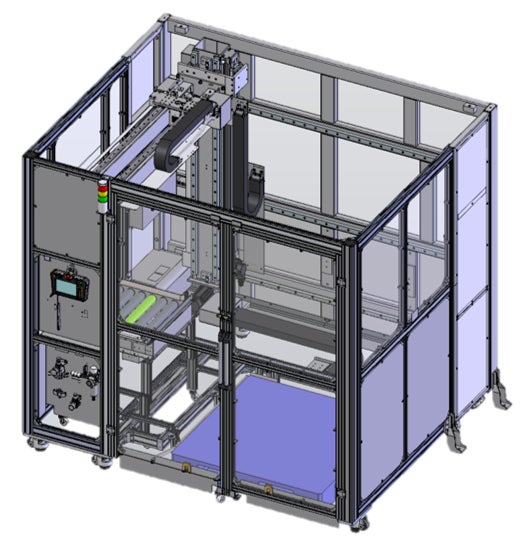

◆開口部扉仕様(標準)
開口部を従来のセーフティーライトカーテン仕様から、より安全に考慮した扉仕様を標準。
扉にはセーフティドアスイッチを標準装備しており、扉の締め忘れも防止。

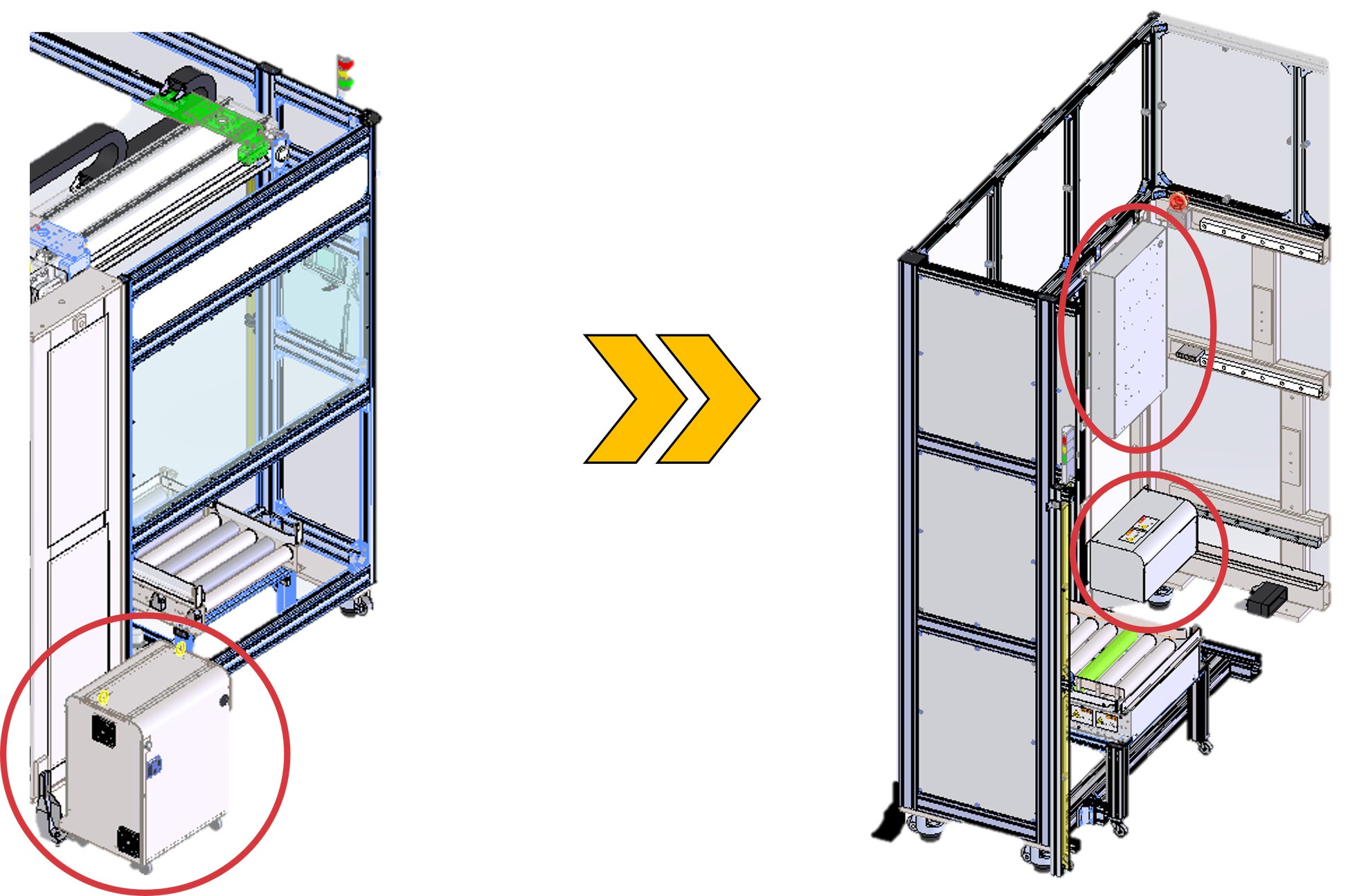

◆制御ボックス一体型へ変更
従来の別置き制御BOXから、機械内部一体型に変更。
機械本体を移動させる場合にも、機械と一体型のためキャスターでラクラク移動可能。
パレタイザーシリーズ紹介(PXTシリーズ/PXWシリーズ/PXLシリーズ)

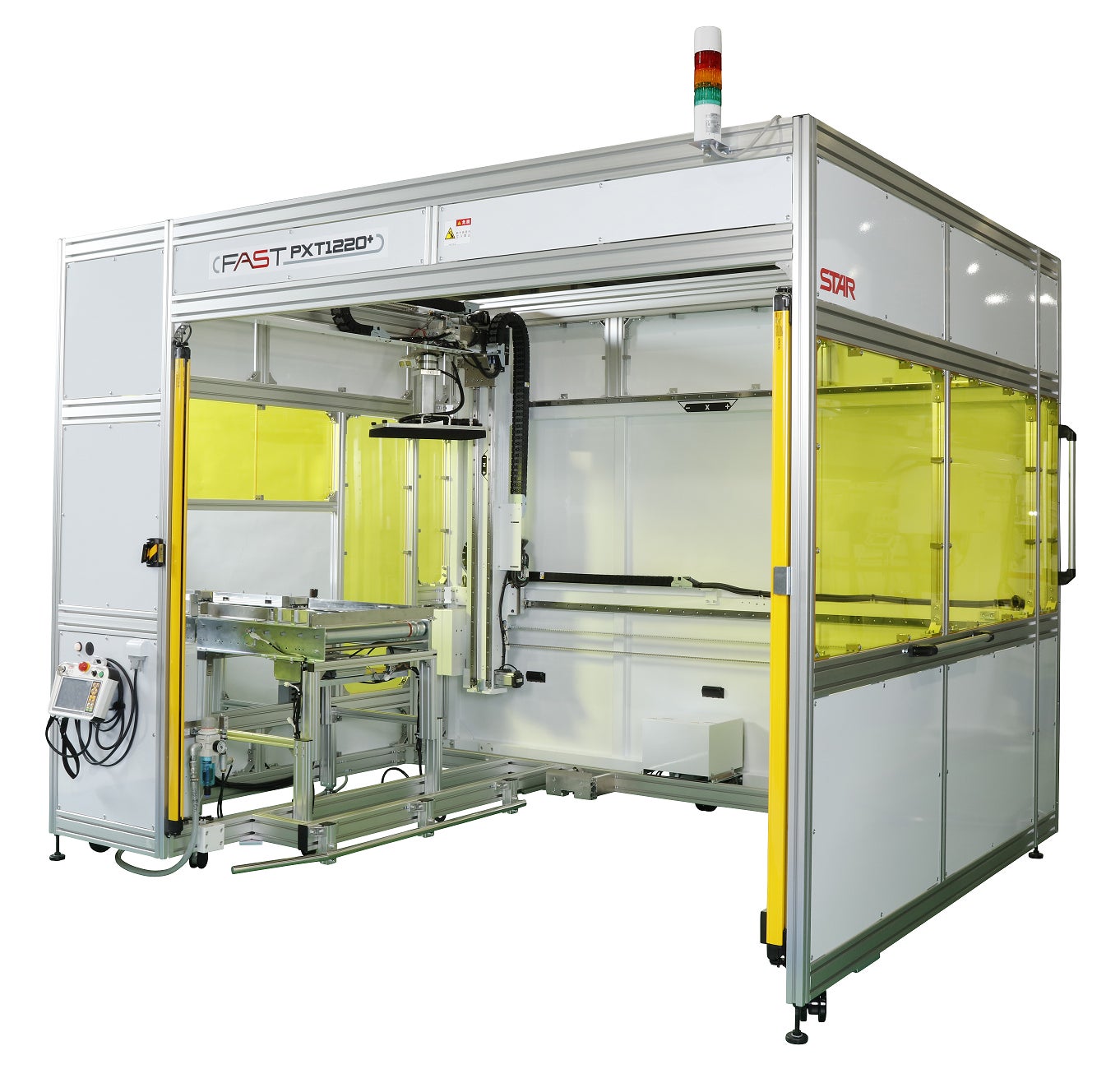

PXTシリーズ(PXT-1220A/PXT-1220+/PXT-1235A)
設置場所のスペースや天井の低さなどによって機械化・自動化ができなかった、パレットへの積み付けのニーズにお応えします!
段ボール箱をパレットへ積むロボットとしての性能はもちろん、さまざまな積み付けもご相談ください。
・キャスター付きで移動もラクラク
・省スペース/低全高設計

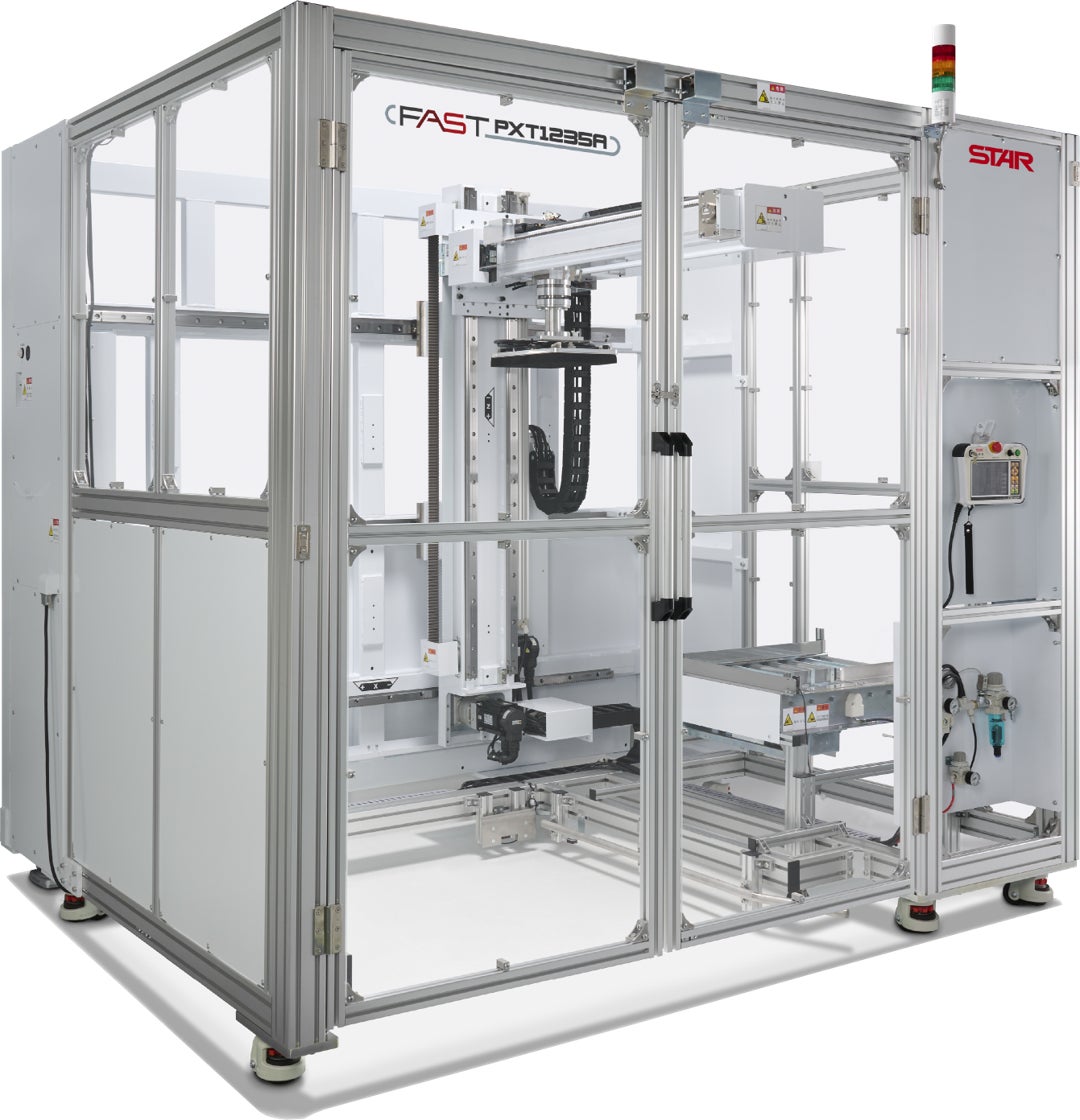

【PXT-1235Aの製品仕様】
全高:2,199mm
全幅:2,658mm
奥行:2,058mm
可搬重量:35kg(ハンド重量含む)
処理能力:10箱/min
※当社評価基準に基づく数値

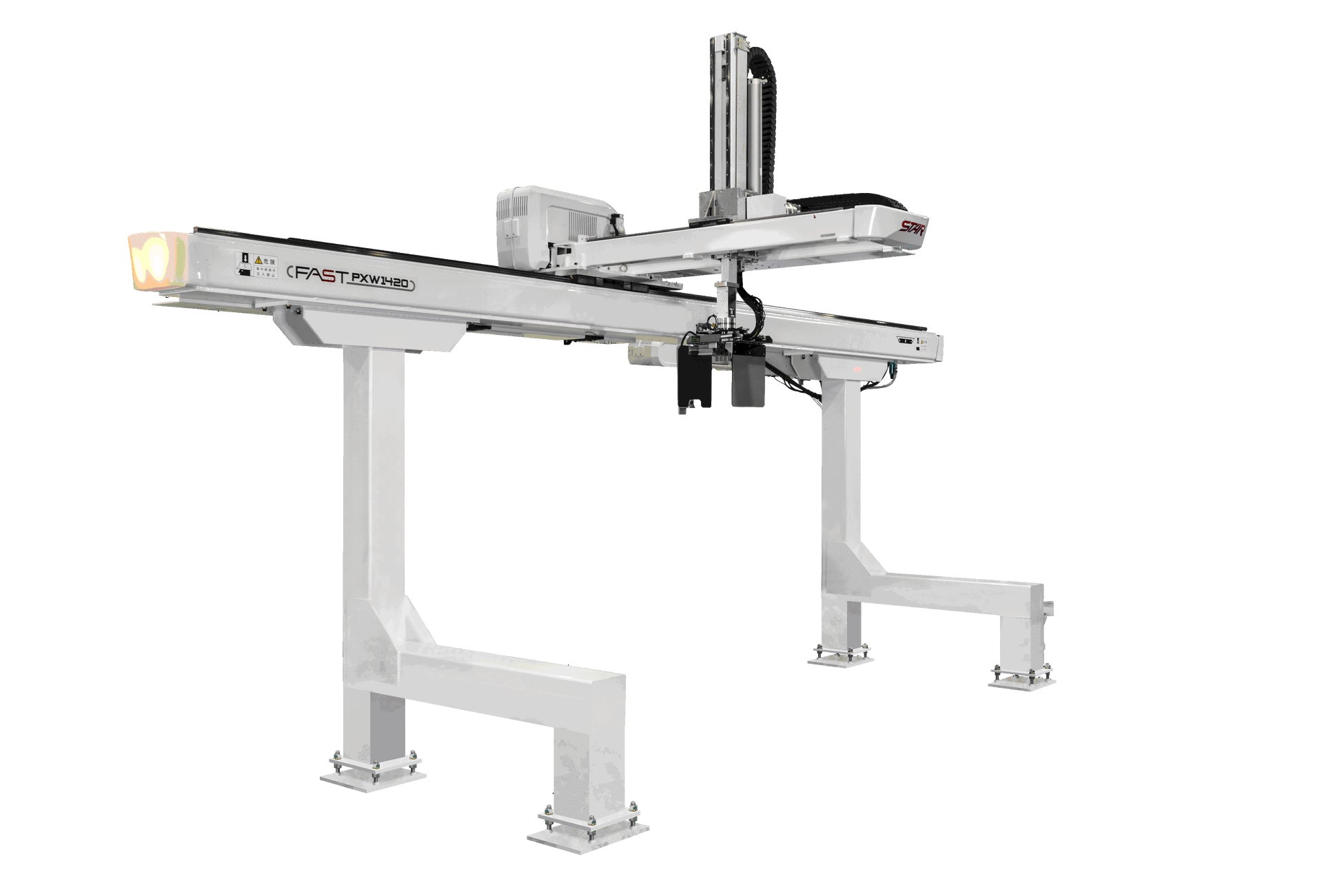

PXWシリーズ(PXW-1420/1535/1550) PXW-1420
ストロークアレンジは自由自在
省スペースなレイアウトも可能
限られた現場のスペースで動線が同じ方向で効率的な作業が可能に!
多関節ロボットと比べ、基礎工事の必要がなく低価格で導入することが実現できます!
多関節ロボットに比べて63%の省スペース設計
【PXW-1420の製品仕様】
全高:3,486mm
全幅:4,748mm
奥行:2,390mm
可搬重量:20kgまで対応(ハンド重量含む)
処理能力(載せ替え):10箱/min
※当社評価基準に基づく数値

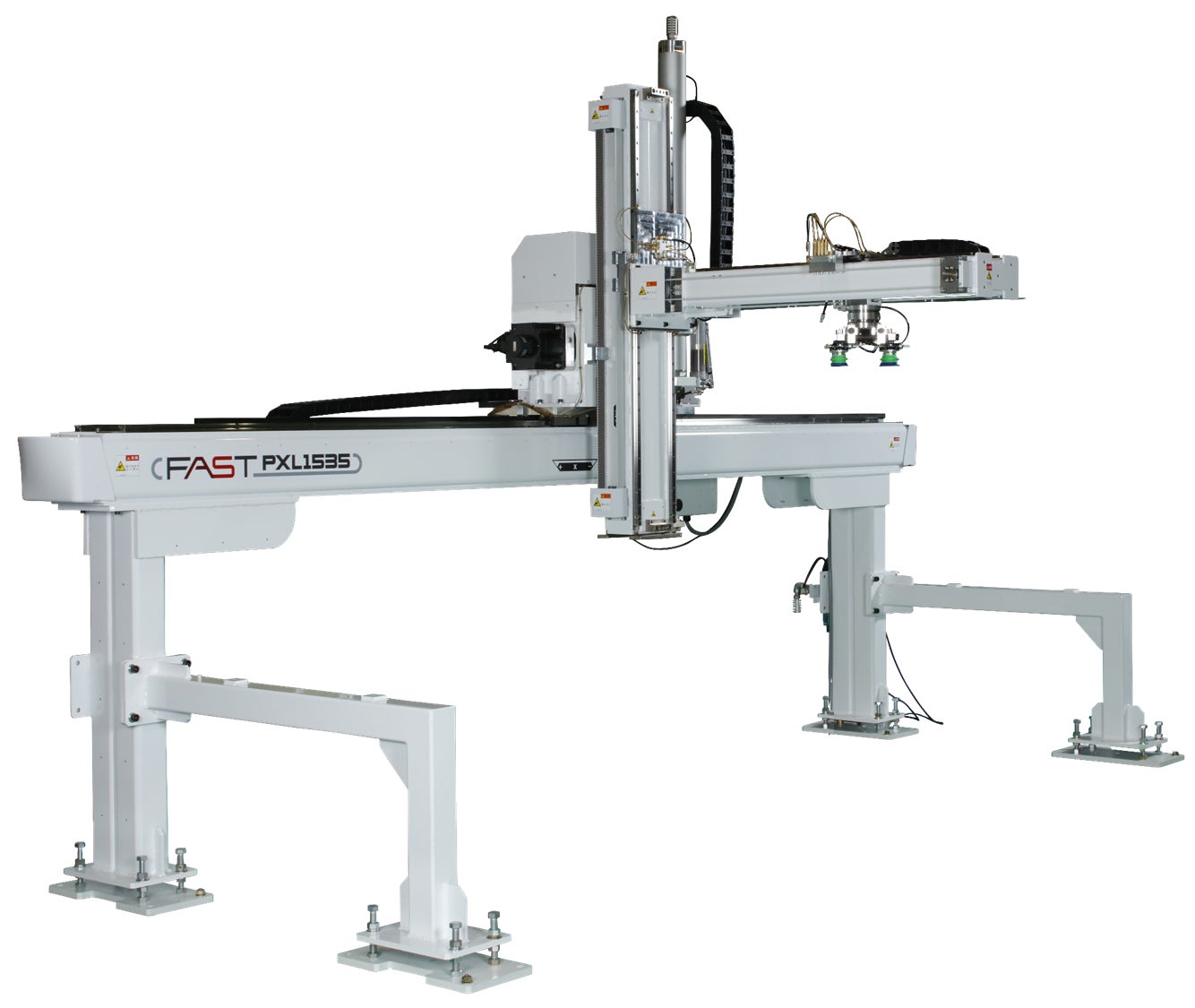

PXLシリーズ(PXL-1535)
低全高ながら多段積み付けが可能!
多段積み機ながら2,421mmの低全高!
載せ替えはT11~T14型に対応しています。
積み付け高さは1,700mm、オプションで2,000mmまで対応可能!(※パレット厚150mm)
【PXL-1535の製品仕様】
全高:2,421mm
全幅:2,323mm
奥行:4,913mm
可搬重量:35kgまで対応(ハンド重量含む)
処理能力(載せ替え):10箱/min
※当社評価基準に基づく数値

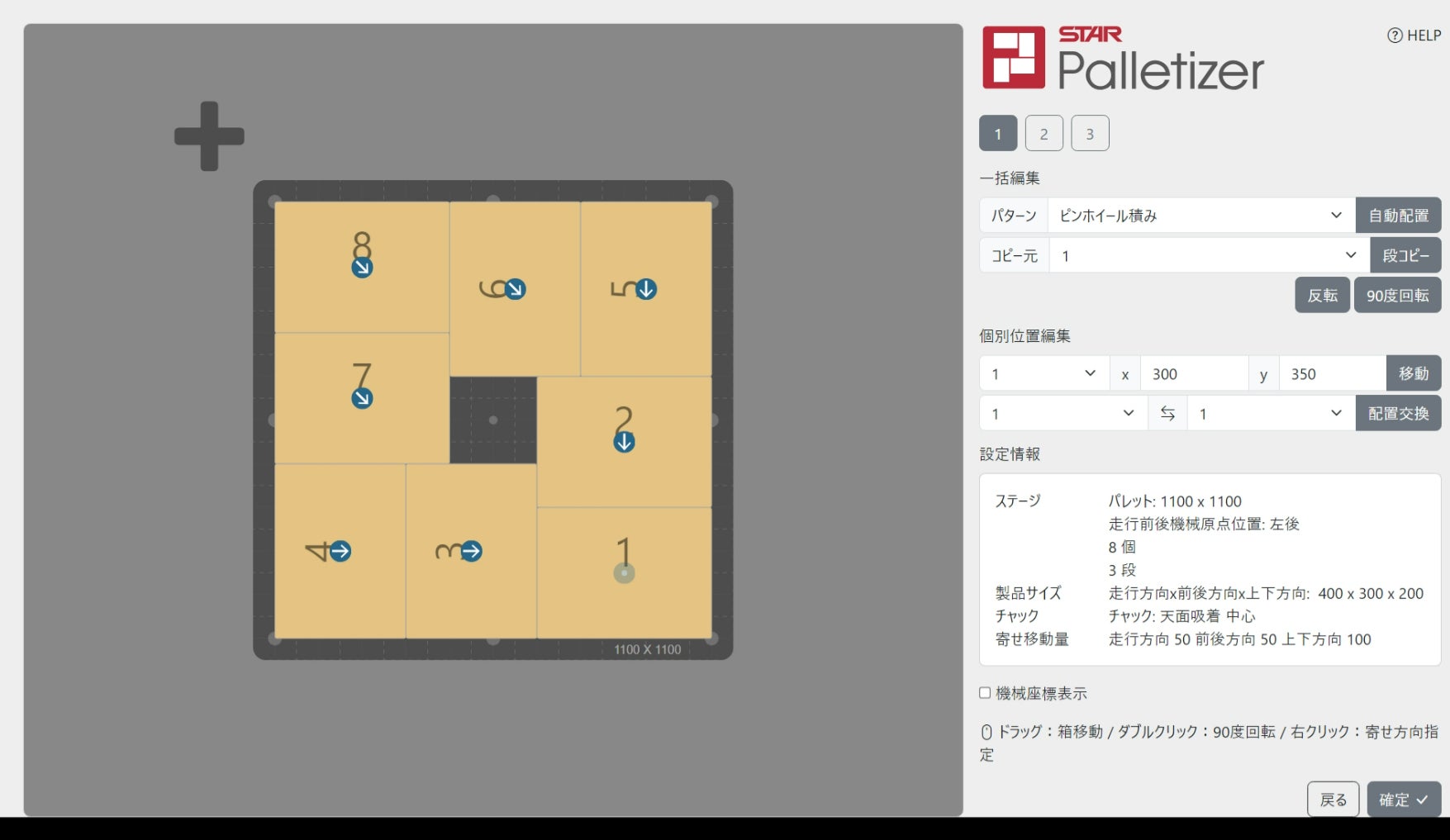

積み付け設定 お助けソフト「パレタイザーエディター」

ロボットパレタイザーに作業動作を教えるために必要な「設定データ」をパソコンの画面上で簡単に作成できるソフトです。
ロボットを導入するライン上ではなく、パソコンで作成したデータをロボットに読み込ませる「オフラインティーチング」方式になります。
新規ラインの立ち上げ時にもライン立ち上げ準備と並行して実施できたり、積み付け製品が変更になった際も稼働を止めることなく、パソコン上で「パレタイザーエディター」を使用して事前に準備作業が実施できます。
パレタイザーエディターの詳細はこちら
スター精機のパレタイザー詳細はこちら
◆会社概要

会社名 |
株式会社スター精機 |
本社所在地 |
愛知県丹羽郡大口町秋田3-133 |
代表者 |
代表取締役社長 塩谷陽一 |
設立 |
1964年5月18日 |
事業内容 |
産業用ロボット(主に合成樹脂成形用取出ロボット) |
国内拠点 |
生産拠点 2カ所(本社・出雲) 営業拠点 16カ所 |
海外拠点 |
現地法人/支店:14現地法人/3支店 |
