青森・八戸発！アンデス電気製のLED技術が新幹線へ。JR西日本N700系S編成「みずほ・さくら」にLED照明を納入。10月1日から営業運転開始！

特許構造により360°光って見えるLEDランプを開発！今後はN700系P編成、JR九州保有のR編成にも順次納入予定。

　私どもアンデス電気株式会社（本社：青森県八戸市　代表取締役　安田年孝）は、10月1日より営業運転されますJR西日本様保有のN700系　S編成の車両内LED化に弊社LED製品を納入致しました。今後は順次N700系P編成、JR九州様保有のN700系R編成にも納入致します。この製品は、室内灯（蛍光管40Ｗ形）から簡単に設置できることを最大の特長とした製品で、電源ユニットをグリーン車用/普通車用を用意することで、その環境に合わせた明るさを提供することができます。また工事の短縮化を追求し、LED用電源ユニットの設置は蛍光灯用インバーターと簡単に入れ替えられる仕様としています。

【主な特長】

• 蛍光灯と同じ口金G13を採用

• 特許構造により360°光って見えるLEDランプ部

• LED用電源ユニットはグリーン車用（1灯）と普通車用（2灯）を用意しました

• LED用電源ユニットは蛍光灯用インバーターと簡単に入替可能

• LED用電源ユニットはAC/DCマルチ電源を搭載。非常灯にも対応

•  洗面所（化粧台）には既存製品20W形電源内蔵型LEDランプ（電球色）を設置

• 乗務員室には既存製品40W形電源内蔵LEDランプ（白色）を設置

• すべての製品は鉄道車両に適合した設計

 １．  蛍光灯と同じG13口金を採用

蛍光灯で使用しているソケットをそのまま使用します。蛍光灯用インバーターを取り外し、LED　電源ユニットと交換するだけでご使用していただけます。

２．特許構造により360°光って見えるLEDランプ部

特殊な二重構造でLEDを拡散させることにより、LED基板の裏側まで光らせることができました。これにより天井面も明るくでき、自然な光を提供します。

３．LED用電源ユニットはグリーン車用（1灯）と普通車用（2灯）を用意

N700の普通車とグリーン車では室内の照度に違いがあります。その違いに対応するとともに蛍光灯

仕様の安定器に合わせグリーン車は1灯用、普通車は2灯用としました。

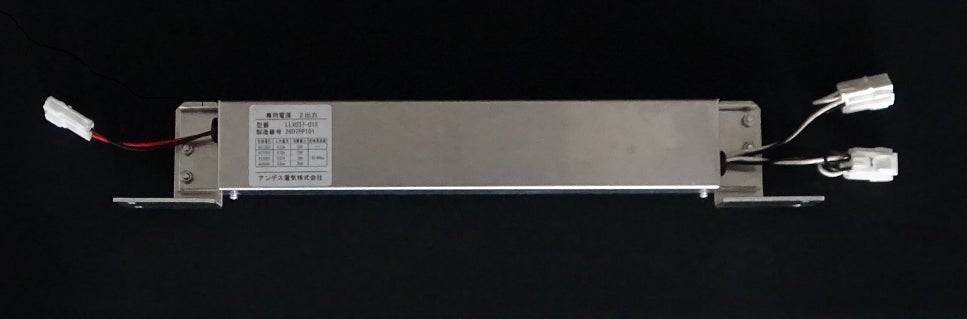

４．LED用電源ユニットは安定器と簡単に入替可能

現在使用されている蛍光灯用インバーターと同サイズとしており、固定しているネジとコネクタを繋ぎ換えることで設置が完了します。これにより入替え工事の短縮化に寄与します。

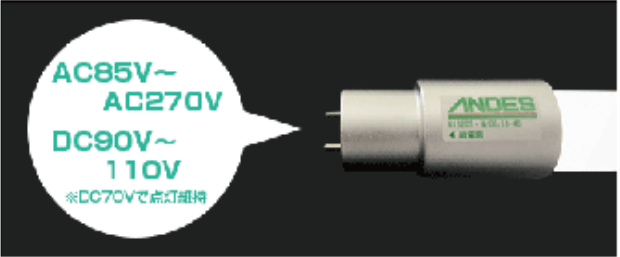

５．AC/DCマルチ電源を搭載。幅広い電圧に対応

AC85V～270V　50/60Hz　DC90V～110Vに対応します。また、DC70Vでの点灯が維持されることも確認しています。

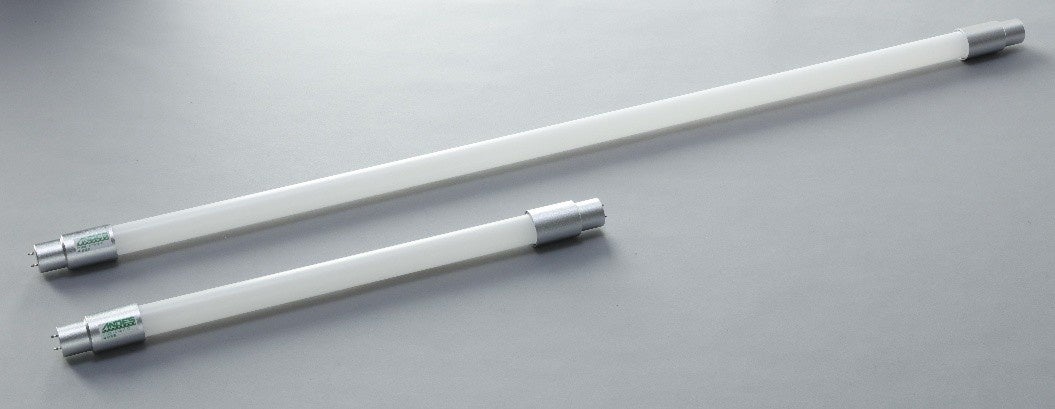

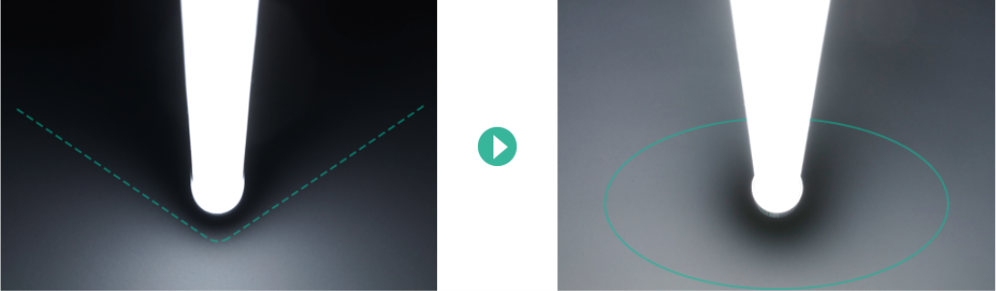

６．洗面所（化粧台）には既存製品20W形電源内蔵LEDランプ（電球色）を設置

従来品と比較してLED特有の指向性が強い光を広範囲に拡散します。また口金、電源部はアルミケースで覆いランプ部はガラス管を使用しています。

７．乗務員室には既存製品40W形電源内蔵LEDランプ（白色）を設置

多くの鉄道車両客室灯として使用されているランプです。20W形と同様の特長があります。

８．すべての製品は鉄道車両に適合した設計

鉄道車両に適合した各種試験を実施しています。

JIS E 4031　鉄道車両用品－振動及び衝撃試験方法

JIS E 4035　鉄道車両用品－高温及び低温試験方法

JIS E 5006　鉄道車両－電子機器

JIS C 7709-1 電球類の口金・受金及びそれらのゲージならびに互換性・安全性

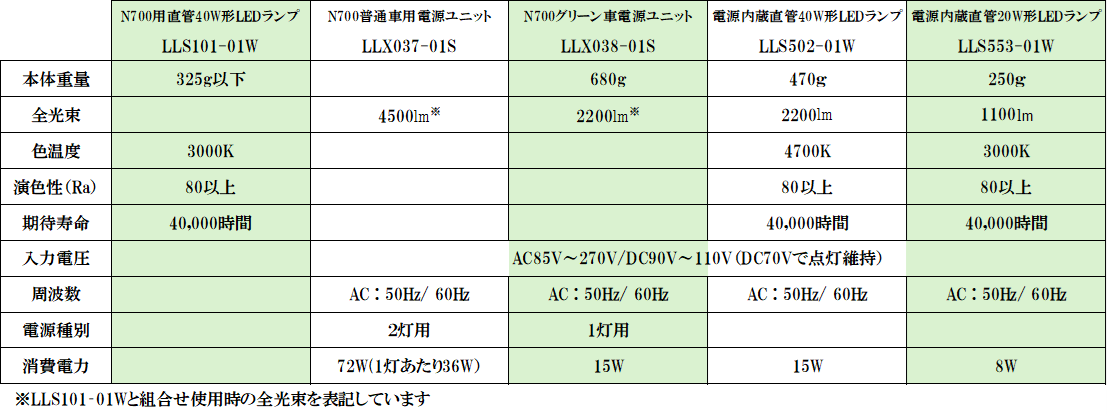

９. 仕様

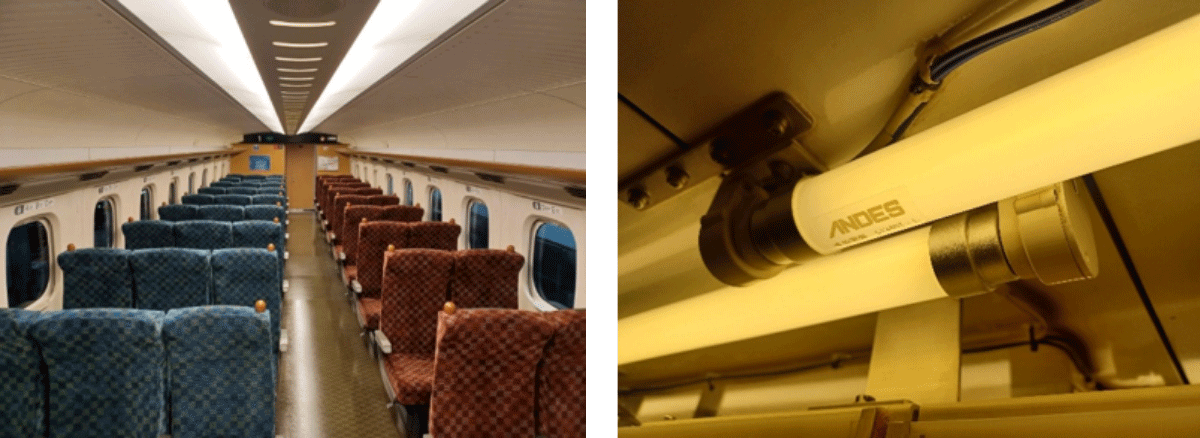

付録　その他設置写真

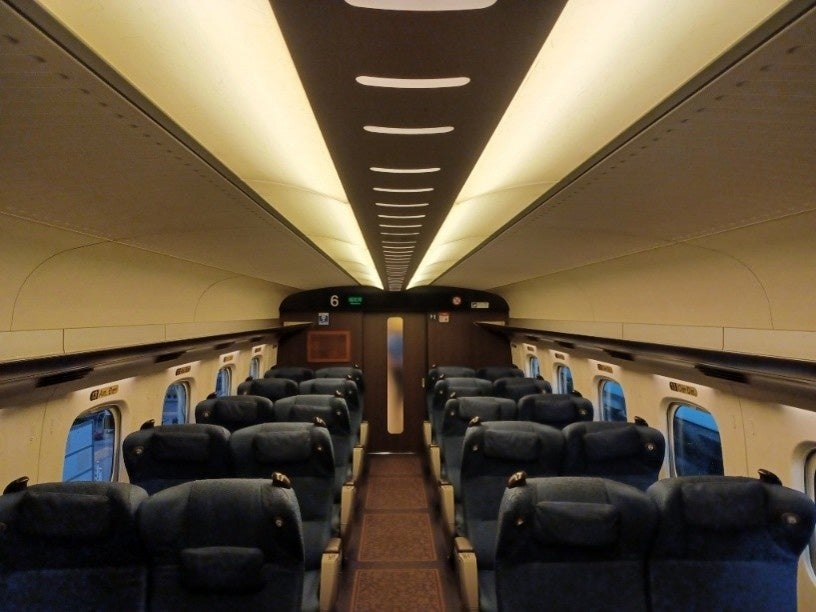

グリーン車

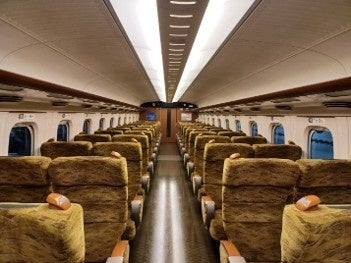

普通車指定席

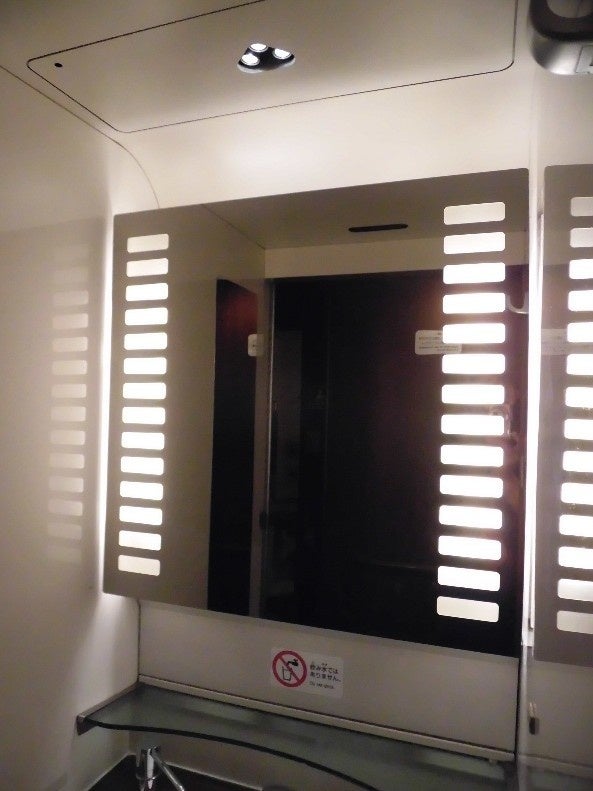

洗面台

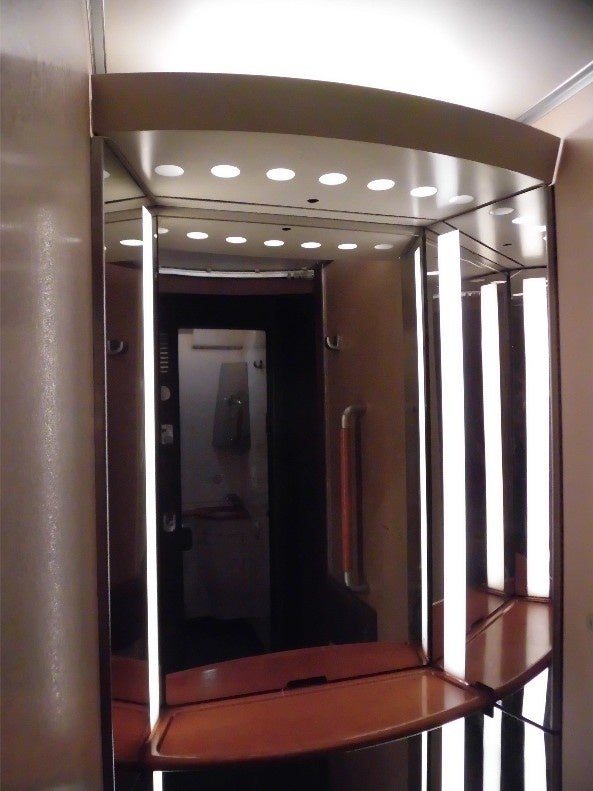

パウダールーム
