小麦粉の搬送効率が2.87倍　少量のエアーで粉体供給量を大幅に改善した実験データを公開

「エアレーションホッパー」で粉詰まりを解消し搬送効率を改善　原料ロス削減や、生産スケールアップに伴う設備導入コスト削減に寄与

工業用ステンレスタンク・撹拌装置メーカーの日東金属工業株式会社（本社：東京都中央区、代表取締役：大山 正記）は、粉体原料の供給効率化に貢献する製品「エアレーションホッパー」を用いた小麦粉の空気輸送実験を行いました。小麦粉の搬送効率はエアレーションホッパーなしの場合と比較して2.87倍になりました。

背景

粉体はその性質や取り扱う環境により振る舞いが大きく変わるため、取り扱いが非常に困難です。当社にも粉体の取り扱いに関する相談が日々寄せられており、中でも「粉詰まりにより次工程に十分な量を供給できない」という内容が多く届けられています。

当社ではそうした課題を解決する「エアレーションホッパー」をラインナップしており、お客様に安心して製品を選んでいただけるよう、その効果を実証する実験を行いました。

エアレーションホッパー

エアレーションホッパーとは粉体原料タンクの排出口に取り付けるアタッチメントです。

エアーを取り込むことで内部の粉体を流動化し、排出を促します。

実験方法

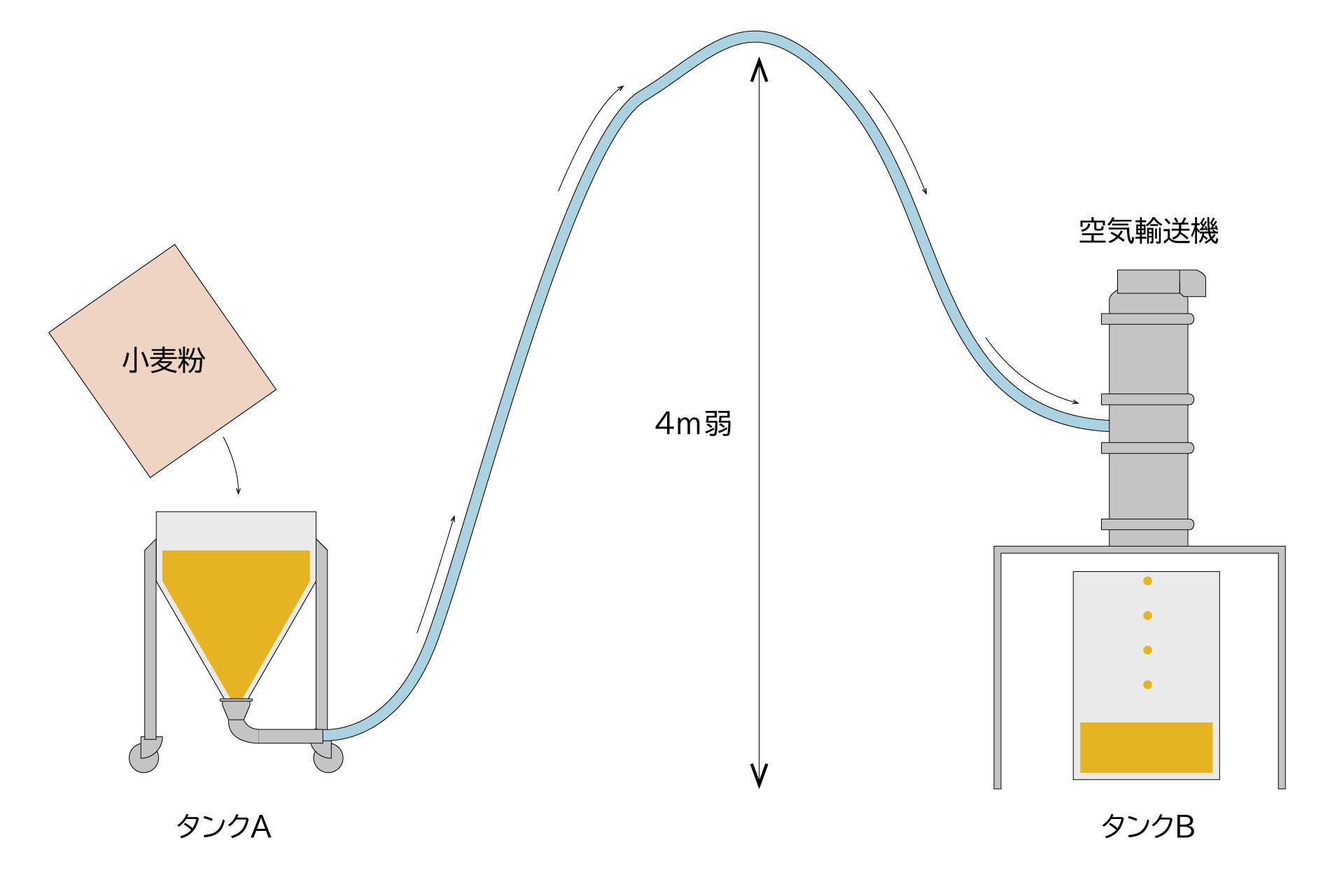

実験レイアウト　画像左のタンクAに小麦粉を投入し、画像右のタンクBへ搬送。

空気輸送機を用いて小麦粉をタンクAからタンクBへ搬送します。小麦粉の供給元であるタンクAにエアレーションホッパーを設置し、タンクBにて小麦粉の搬送量を計量。

エアレーションホッパーを作動した場合・しなかった場合で粉体搬送量を比較しました。

実験結果：高効率でロスのない粉体搬送を実現

エアレーションホッパーを使用することで、2つの点で大きく搬送を改善しました。

1. 小麦粉の搬送能力が2.87倍になった

2. タンク内の小麦粉を残さず搬送できた

1.小麦粉の搬送能力が2.87倍になった

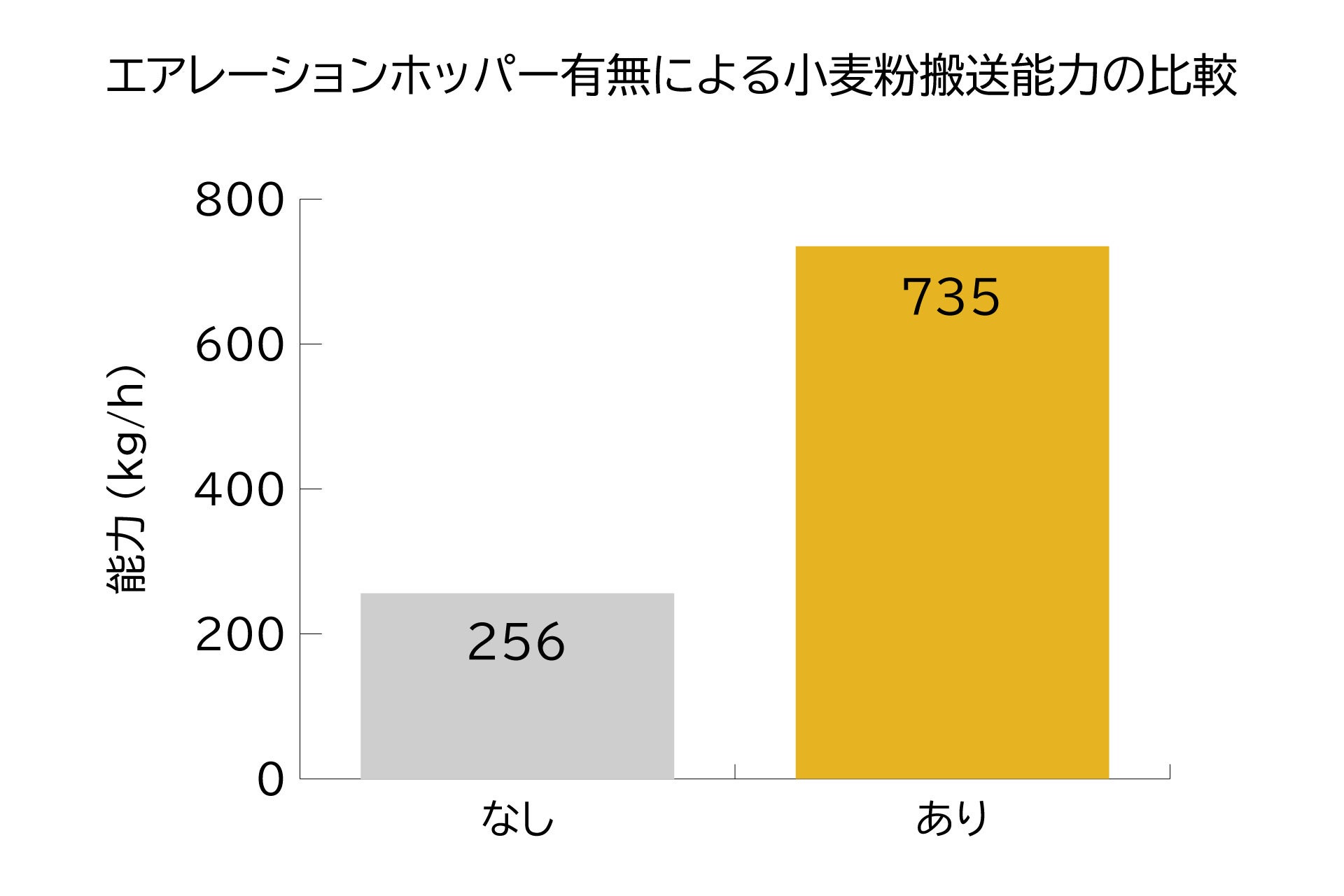

エアレーションホッパーを使用することで、小麦粉の平均搬送能力(kg/h)は2.87倍になりました。通常に比べ、短時間で大量に次工程への小麦粉供給が可能です。

搬送に要する時間の短縮に加え、たとえば生産スケールアップの際に粉体搬送量を増やすため空気輸送機を買い替える、（エアー供給量が不足する場合）新しいエアーコンプレッサーを導入するといった設備導入コストを抑えることができます。

	搬送能力 (kg/h)	供給圧力 (MPa)	エアレーションホッパー 消費圧力(L/min)
なし	256	0.37	-
あり	735	0.37	14
比較値	2.87	-	-

※搬送能力は粉体搬送を複数回繰り返した結果の平均値です。

2. タンク内の小麦粉を残さず搬送できた

通常の搬送方法では、ホッパー内で小麦粉がラットホールを形成しました。ラットホールとは粉体がホッパー壁面に付着し、排出時に粉体がドーナツ状に残留する現象です。ホッパー内の粉体を全量排出できないため、原料ロスや品質のばらつきにつながります。

一方エアレーションホッパーで排出口付近の小麦粉を流動化させた場合、壁面への付着を防ぎ、ラットホールを作らず全量排出しました。ホッパー内の粉体を残さず排出・搬送するため、原料ロスの削減と後工程への安定した原料供給が可能になります。

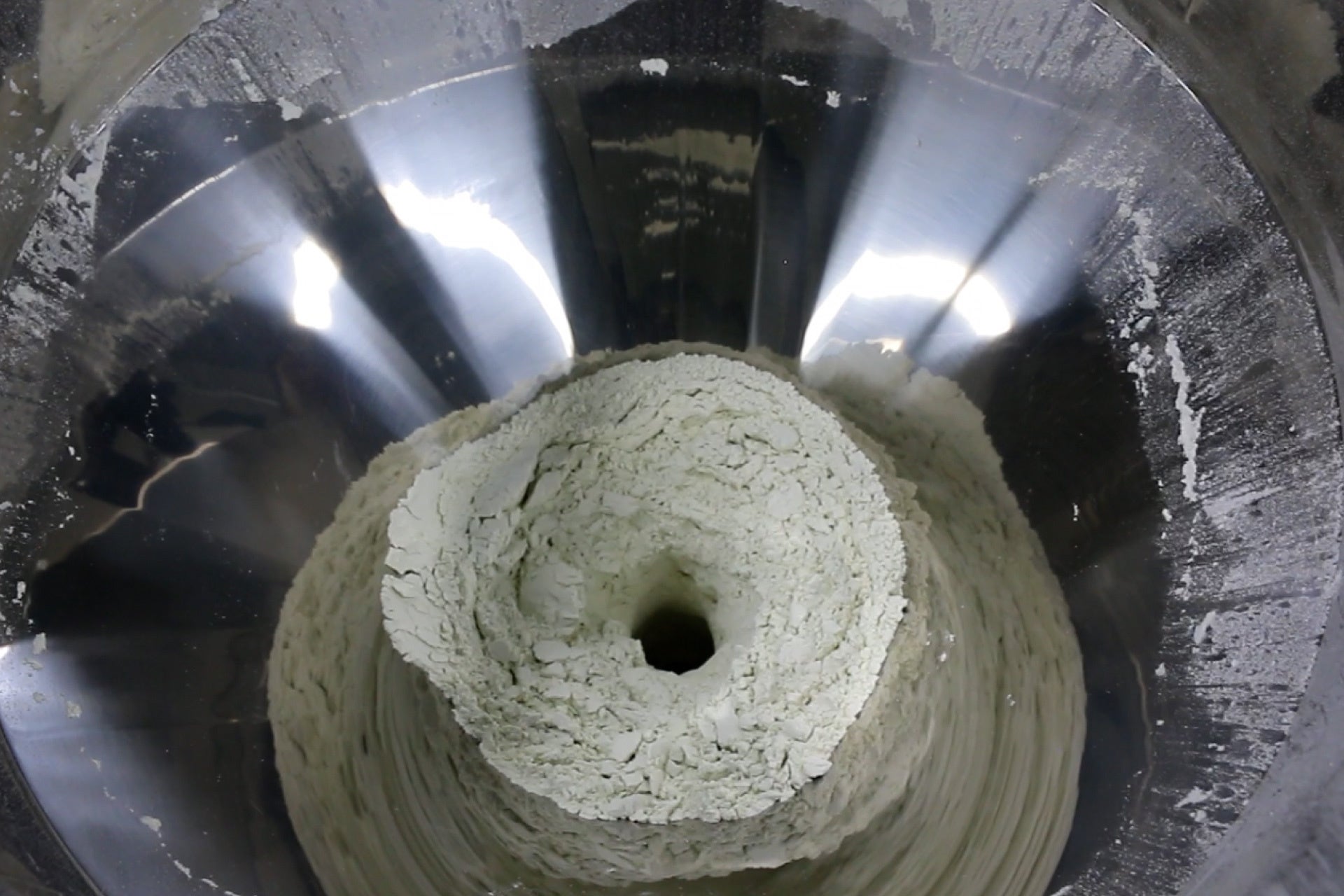

エアレーションホッパーなしの場合：ラットホールを形成し小麦粉が残存

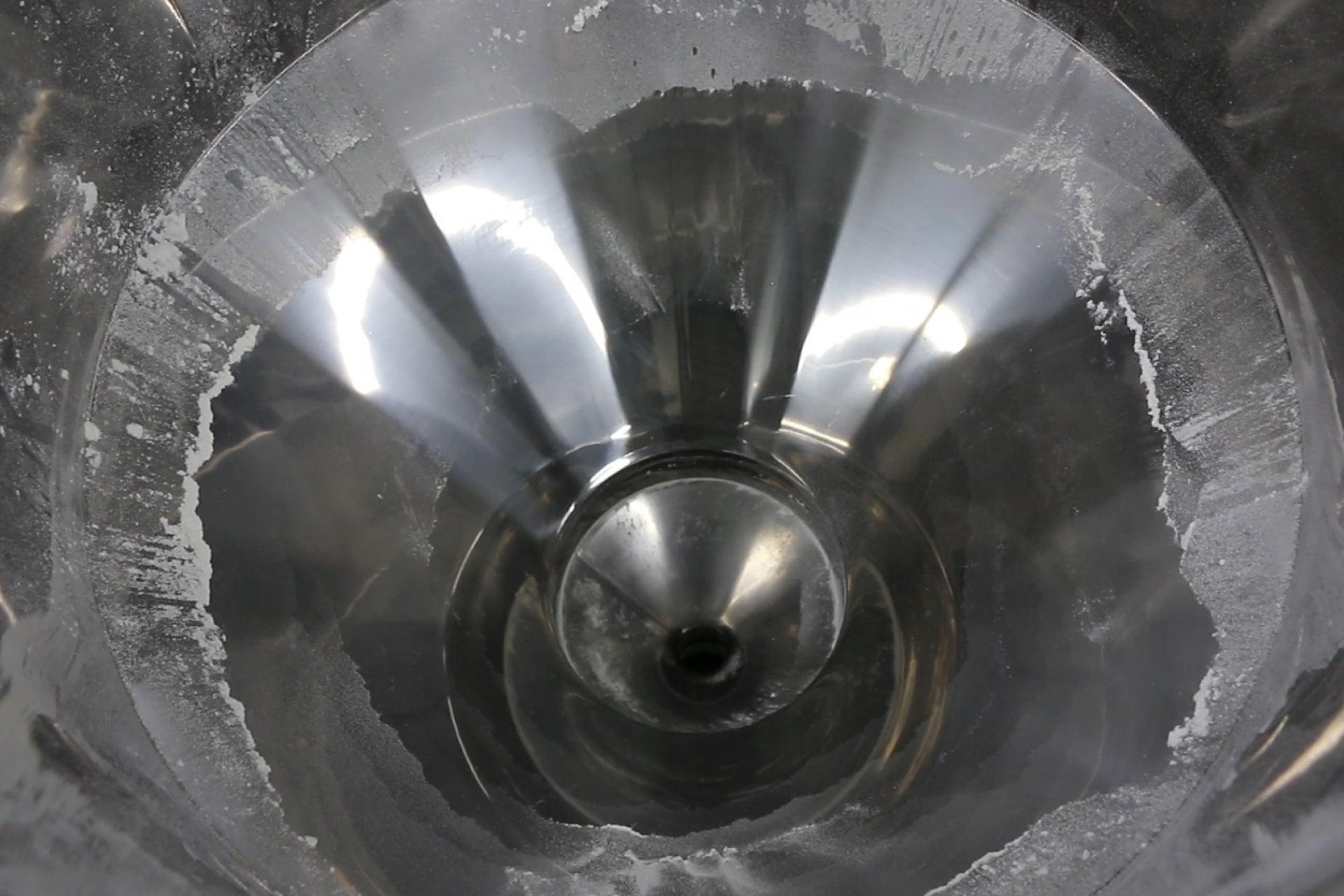

エアレーションホッパーありの場合：全量排出

エアレーションホッパーとは

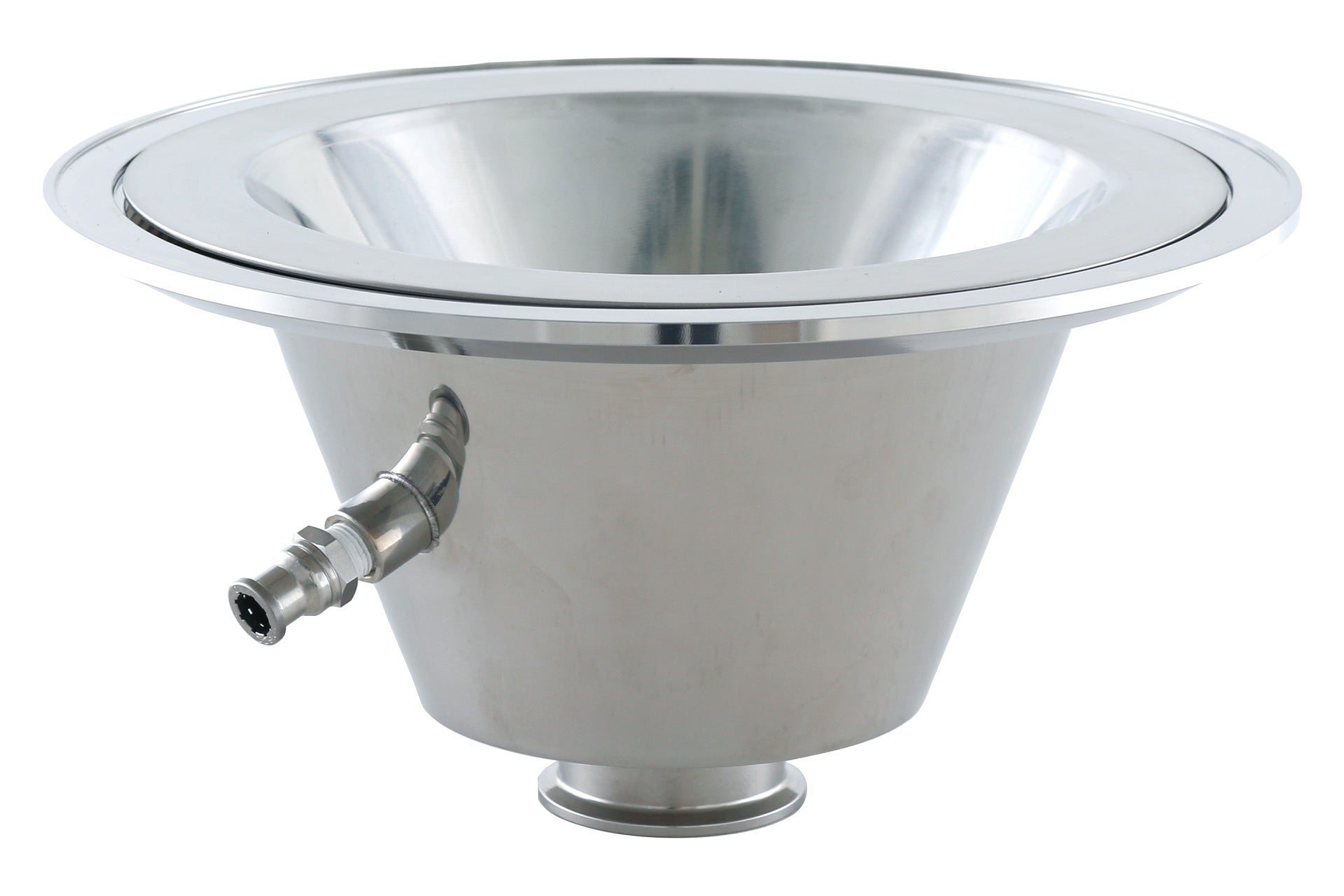

エアレーションホッパー　本体

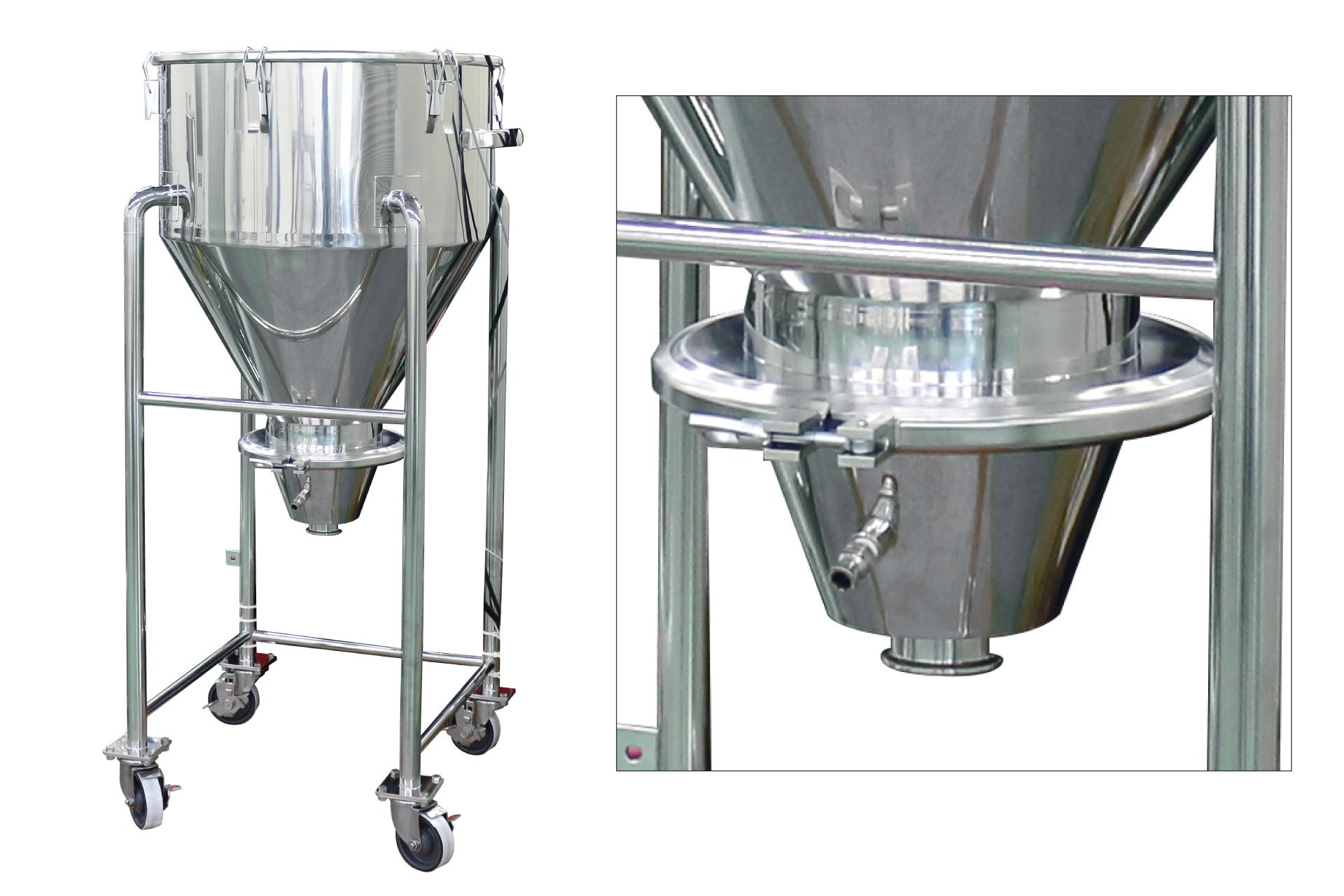

設置イメージ

エアレーションホッパーは粉体原料を供給するホッパー(コニカル)型タンクの排出口に取り付けるアタッチメントです。内部にエアーを送り込むことで粉体を液体のように流動化し、粉体の排出を促します。

導入ご検討にあたり、当社にて実際の粉体原料を用いたデモ実験を承っております。お気軽にご連絡ください。

エアレーションホッパーの構造・原理・デモ動画など詳細はこちらからご覧いただけます。

https://www.nitto-kinzoku.jp/shop/g/gph-ar-tht/

問い合わせる

資料をダウンロードする

日東金属工業とは

ステンレス製の容器や撹拌装置などを通じお客様の新たな価値創造・製品づくりに貢献する産業用生産設備メーカー。

1957年6月、家庭用ステンレス製品・容器の製造を目的としてスタートしました。現在では医薬品業界を中心として、日本国内外の化粧品・食品・化学・半導体などさまざまな分野で使用されるステンレス容器や撹拌装置を、日本国内の2拠点にて設計・製造・販売しています。

65年以上の実績と経験を活かし、オーダーメイドのステンレス容器および撹拌装置をお客様にご提案します。

なお同社は2024年4月1日より「MONOVATE株式会社」に社名を変更予定です。
