ラズパイ屋外稼働キット「Pi-field」シリーズの新製品「Pi-field Mini」が登場

キューブ型のソーラーバッテリ採用により、発電効率を高めて大幅にコンパクト化

メカトラックス株式会社

2024年6月3日 15時10分

メカトラックス株式会社（本社：福岡市早良区、代表取締役：永里壮一、以下「当社」）は、ラズパイ屋外稼働キット「Pi-field（パイフィールド）」シリーズの新製品「Pi-field Mini（パイフィールド　ミニ）」の販売を2024年6月3日から開始します。

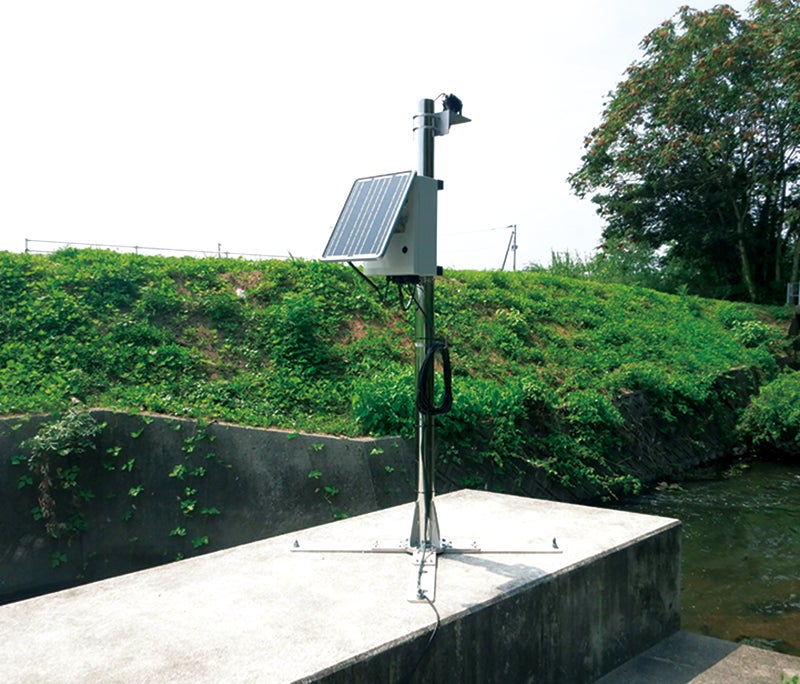

「Pi-field」は、電源やネットワークがない屋外でも「ラズベリーパイ」を使用した環境モニタリングを実現する、当社開発の屋外稼働キットです。4G通信モジュール、太陽光パネル等の部材を防水ボックスに配置し、間欠動作を採用することでシステム全体の小型・軽量化を実現しており、2017年2月の出荷以来、自治体での河川監視など、多くの稼働実績を有しています。

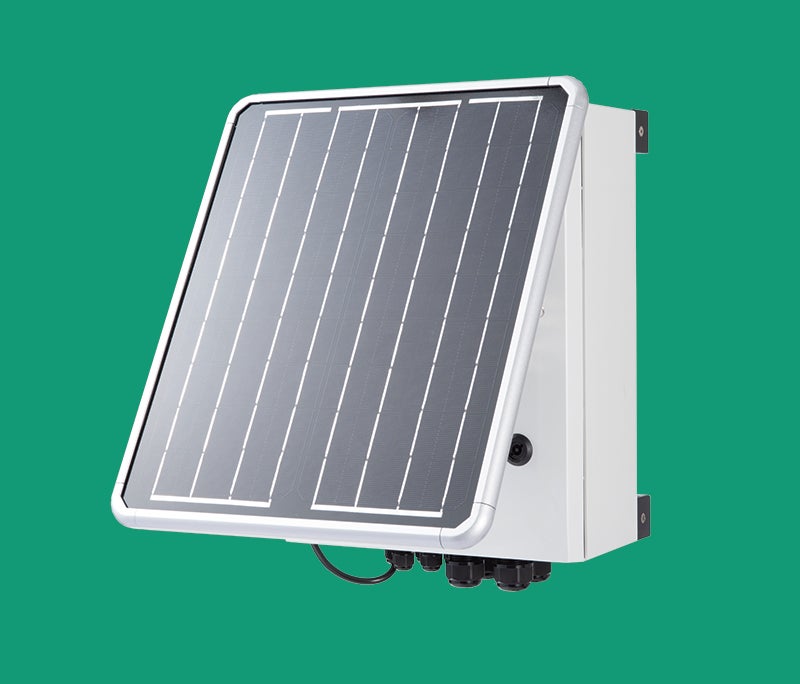

これまで、当社では「Pi-field」に加え、より小型・軽量化した「Pi-field Lite（パイフィールド　ライト）」の2タイプをPi-fieldシリーズとして開発・販売してきました。

一方で、製品に関する取り回しの容易さといったニーズは年々高まっており、当社ではさらなる小型・軽量化に向けて開発を続けてきたところです。

今回発売する「Pi-field Mini」は、リチウムイオン電池を内蔵したキューブ型電源ユニットの5面にミニ太陽光パネルを配置したソーラーバッテリを採用することで、朝夕の日が高くない時間帯の発電効率を高め、さらなるコンパクト化を実現しました。

これにより、これまでのPi-fieldシリーズでは設置できない狭いスペースへの設置や、モニタリング機器に場所を取られないことによる柔軟な敷地活用が可能となります。

当社としましては、かねてより多くのユーザー様にご利用いただいている当社ラズパイ用周辺機器に加え、新製品の「Pi-field Mini」をより幅広いユーザー様にご利用頂くことで、IoT/M2Mをはじめとするデジタル活用環境整備を進め、情報通信市場の活性化と持続可能な情報化社会の進展に貢献してまいります。

【製品情報】

・品名：Pi-field Mini（パイフィールド　ミニ）

・価格：128,000円（税別）

・太陽光パネル：5W（1W×5面）

・蓄電池：6.6V 2.5Ah

・約120分間隔での間欠動作が可能

　 ※間欠動作の間隔は搭載センサ等含めたシステム全体の消費電力により変動します、ご注意ください。

・本体仕様

製品型式	MTFBM400MC01
慨寸	175 x 125 x 100 mm	ケーブルグランド類の突起部を除く
重量	0.9 kg
防水ボックス	SPCP131810G	IP66相当
平均消費電流(動作中)	600 mA	電源電圧6.6 V時、出荷時付属品のみでの動作
消費電流(スリープ中)	10 mA	電源電圧6.6 V時
動作温度	-20 ～ 60 ℃	結露なきこと
Raspberry Pi	4B	標準品はRAM 2GB版を搭載
電源管理モジュール	slee-Pi 3	メカトラックス　MTSLP3N00X01
4G通信モジュール	4GPi	メカトラックス　MT4GP100MC01
ソーラーバッテリ専用アダプタ基板	CUBEAdaptor
SDカード		稼働環境構築済み（Raspberry Pi OS）

・ソーラーバッテリ仕様

製品型式	MLK-CUBE99-SVU
概寸	99 x 99 x 99 mm	ケーブルグランド類の突起部を除く
重量	0.6 kg	取付金具（約0.3 kg）を除く
本体材質	ASA	IP55相当
動作温度	-20 ～ 50 ℃	結露なきこと
充放電基板　定格入力電圧	4.5 V	範囲0 ～ 7 V
充放電基板　出力電圧範囲	4 ～ 8 V	セル出力
充放電基板　定格出力電流	3 A
充放電基板　最大供給電流	5 A	セル出力
太陽電池　公称最大出力	1 W x 5 面
太陽電池　公称電圧	4.95 V
太陽電池　公称電流	0.25 A
蓄電池　公称電圧	6.6 V
蓄電池　定格容量	2.5 Ah
保存・保管可能期間	最大6ヶ月	50 %充電時定期的な補充電が必要

＜内容物＞

・Raspberry Pi 4 Model B（RAM 2GB）

・ラズベリーパイ用4G（LTE）通信モジュール「4GPi」

・ラズベリーパイ用電源管理/死活監視モジュール「slee-Pi 3」

・ソーラーバッテリ　エル光源　MLK-CUBE99-SVU

・ソーラーバッテリ専用アダプタ基板　メカトラックス

・防水ボックス　タカチ電機工業　SPCP131810G

・汎用ケーブルグランド日本AVC　FGA26-06B-SD（6.6～5mm 対応）×1

・汎用ケーブルグランド日本AVC　MGB12-07B-ST（7～4mm 対応）×4

・稼動環境構築済（Raspberry Pi OS）SDカード

・その他、開発時に使用する電源としてACアダプタ（6V 2.8A）を付属

　※稼動時は使用しません

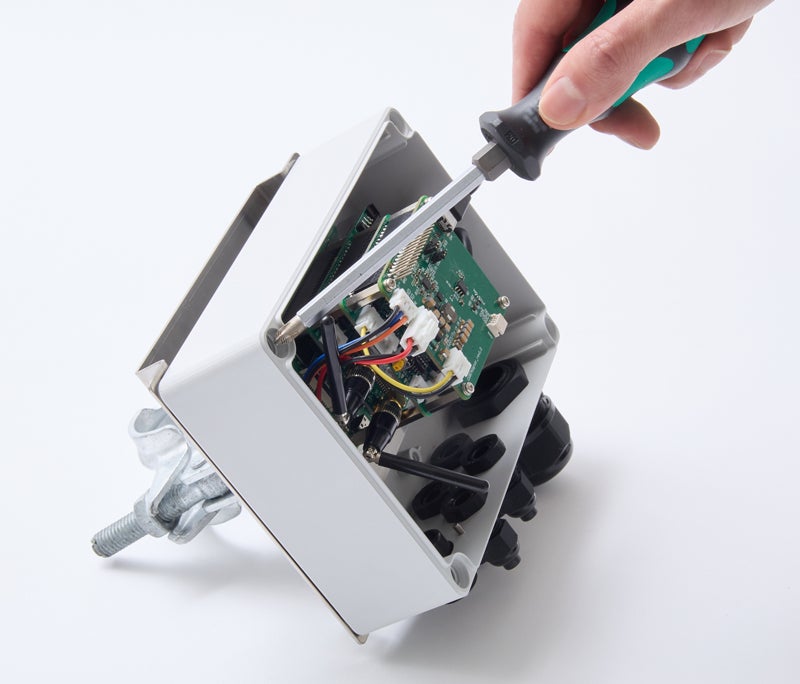

Raspberry Pi、4GPi、slee-Pi3はユニット化しているため、開発・メンテ時には本体からの取り外しが可能です。

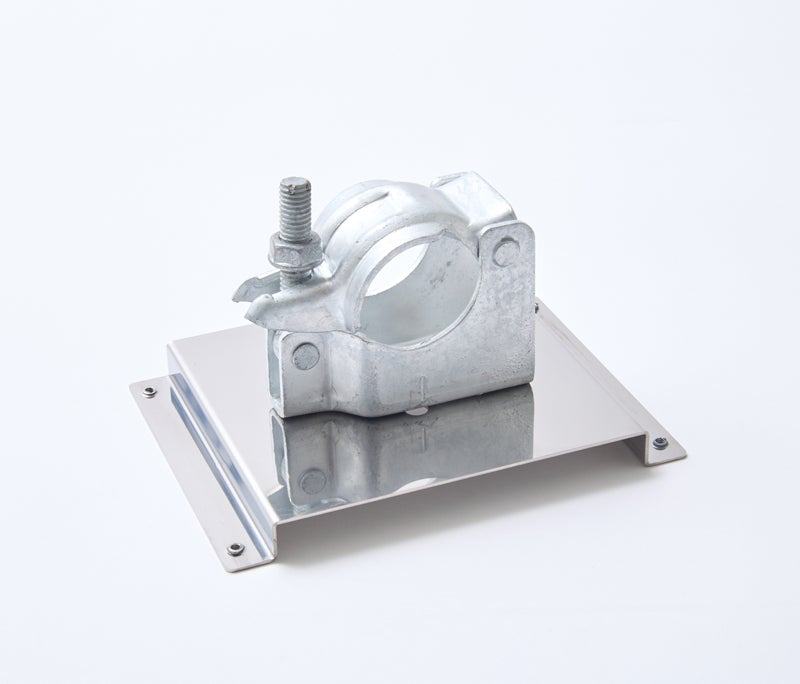

本体の固定用板金、パイプキャッチも付属品として販売します。

（Pi-field Mini本体とは別売）

【製品ページ】

https://mechatrax.com/products/pi-field/

【販売サイト】

メカトラックスオンラインストア

https://store.mechatrax.com/

【会社情報】

メカトラックス株式会社

2005年の創業から、主にハードウエアの開発/製造業務を行っています。電子回路/組込ソフト/センサー/機構などの技術分野を得意としており、地元福岡だけでなく様々な地域の企業や大学・官公庁等から多種多様な業務を受託してきました。特に業務用途でのラズベリーパイ活用に関しては各種機能拡張モジュールの製品化やこれらを組合せたプロトタイピング、小ロット製造まで幅広く事業を展開しており、英ラズベリーパイ社から国内初のDesign Partnerに認定されています。
