医療機器やロボットハンドなど、動力伝達機構の小型化・高精度化に貢献 世界最小ローラチェーン「エプシロンチェーン™ステンレス仕様」新発売

株式会社椿本チエイン（本社：大阪市北区、社長：木村 隆利、以下椿本チエイン）はJIS規格準拠のローラチェーンと同じ部品構成で、世界最小*¹(ピッチ*² 1.905mm)のローラチェーンを開発、特形商品としての販売を経て、2024年10月1日より「エプシロンチェーン™ステンレス仕様（形番：RS6）」として正式販売を開始します。

　これまでの当社最小ローラチェーン（RS11）のピッチ3.7465mmに対し、エプシロンチェーンは約半分の長さとなる1.905mmを実現しました。これにより、これまで困難だった狭小スペースでの動力伝達が可能となりました。

　例えば、小型・軽量化が進む産業用ロボットのエンドエフェクタ*³や、医療・福祉機器では、ベルトやワイヤーなどを用いた動力伝達が主流ですが、駆動時にワイヤーがすべるなど、動力伝達の確実性に課題がありました。この動力伝達機構に、エプシロンチェーンを採用することで、ベルトやワイヤーでは困難だった「より大きな力を、より遠くに伝達すること」ができ、機器の高精度化、小型化に貢献できます。さらには、産業ロボットや機器のより一層の普及に寄与することで、製造現場の省人化・省力化にも貢献することが期待できます。

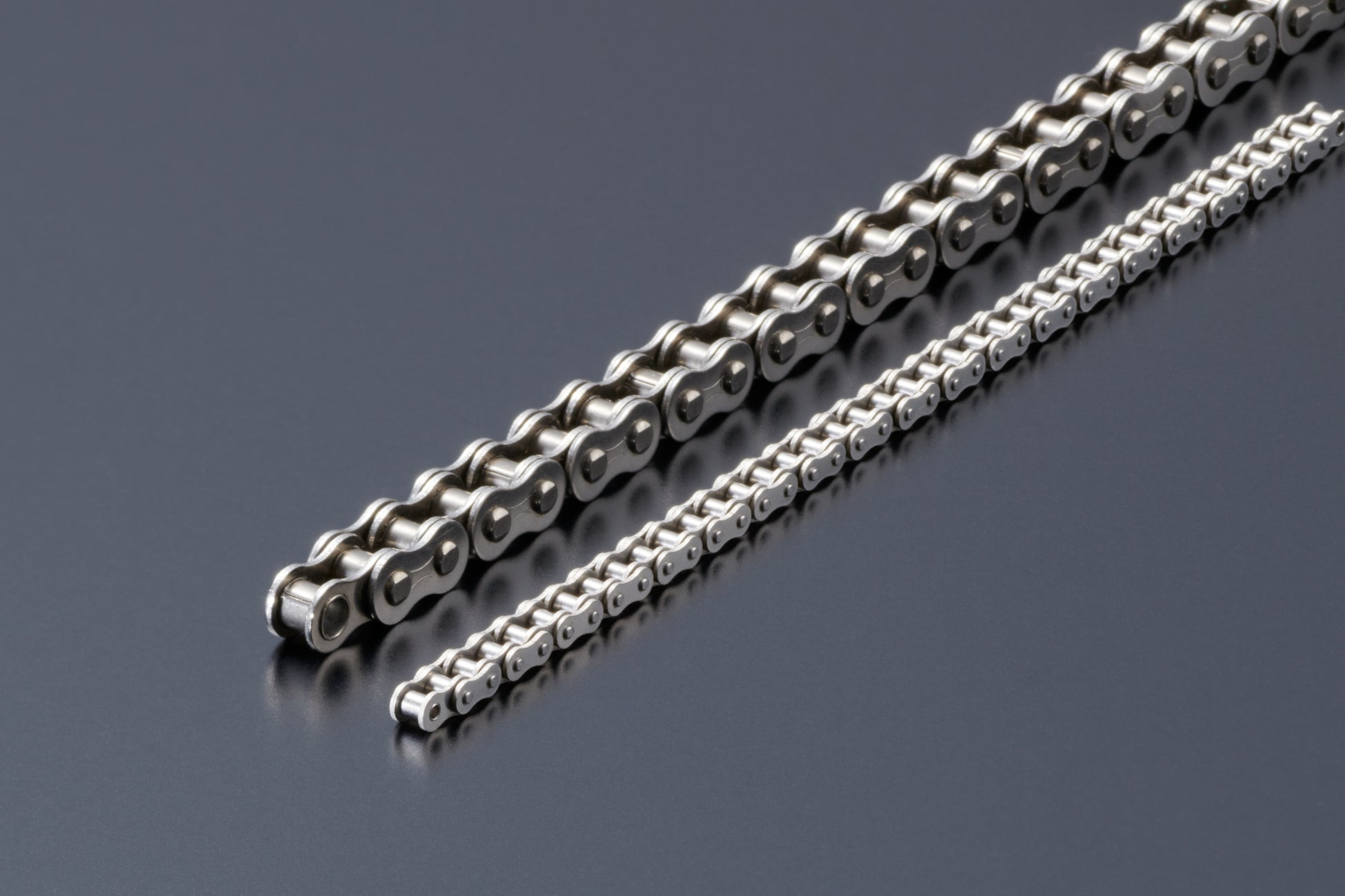

エプシロンチェーン（手前）と従来の当社最小ローラチェーンRS11

＊１：当社調べ　

＊２：１リンクのピンとピンの間隔　

＊３：ロボットアームの先端に取り付け、加工する、ネジを締めるなどの動作を行う機器

１．特長

（１）世界最小サイズで確実な動力伝達

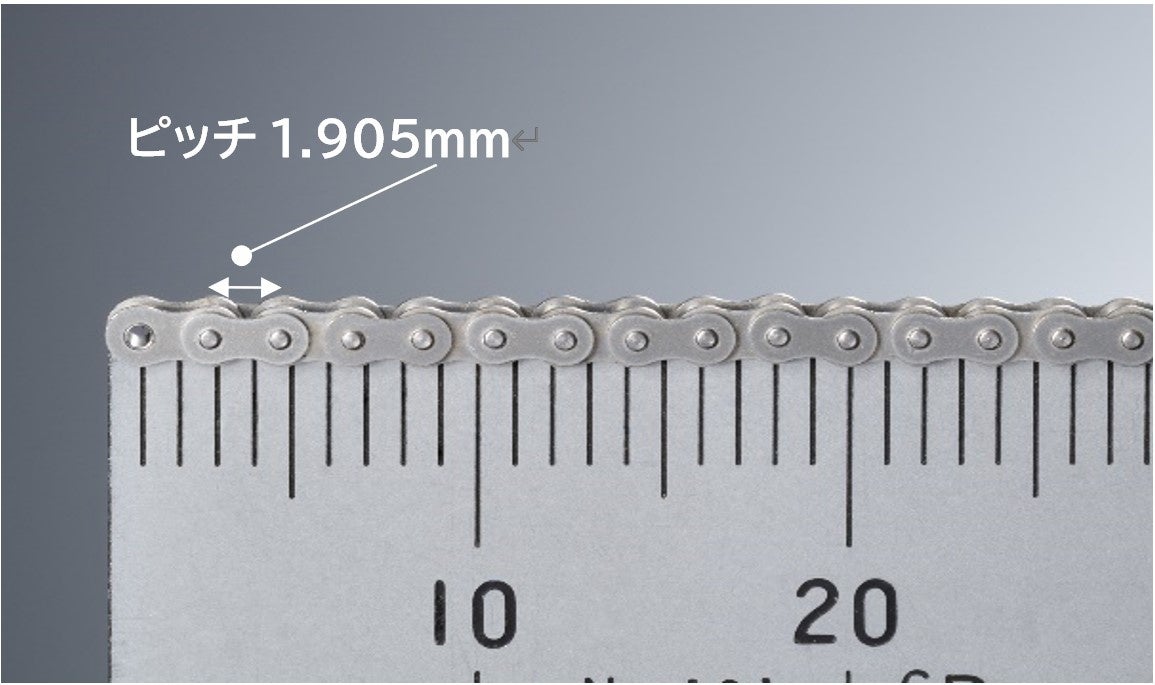

チェーンピッチ1.905mmと世界最小の極めて小さいサイズで、スペースに制限がある機構・レイアウトにおいて、確実な動力伝達を実現します。

（２）長寿命

 小形サイズのローラチェーンでは通常、ローラを省いた部品構成となります。エプシロンチェーンはローラを組み込み、JIS規格準拠のローラチェーンと同じ5つの部品（右図）で構成。極小サイズでありながら、スプロケットとのスムーズな噛み合いと摩耗低減による長寿命を実現しました。

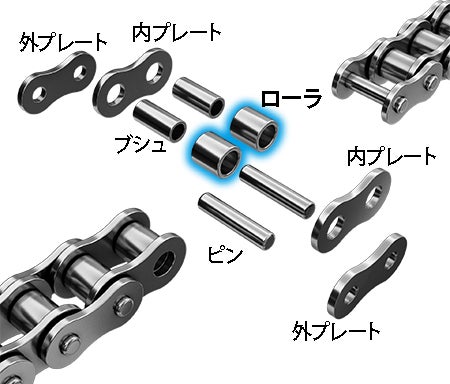

ローラチェーンの5つの部品構

（３）高強度

これまで培ってきた部品加工技術、組立技術により、極めて小さいサイズでありながら最小引張強さは0.36kNを実現。従来の当社最小チェーンRS11に対し、質量は約1/3ですが、最大許容張力は約1.4倍と十分な強度を有しています。

（４）腐食環境に適応

チェーンを構成する５部品すべてにステンレスを採用。洗浄等、水のかかる環境でも使用可能です。

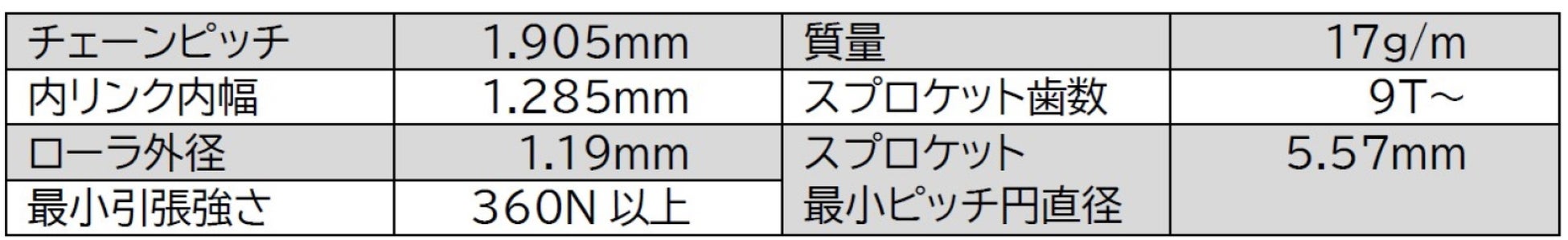

２．仕様

３．納期

応相談 （受注生産品）

４．販売価格

都度見積

５．発売日　

2024年10月1日

６．販売計画

2025年度　1,000万円、 2026年度 5,000万円
