トップオープン構造の２～３インチ用紙対応サーマルプリンタメカニズムFTP-63KMCL304-Rを発売

FCLコンポーネント株式会社（本社：東京都品川区、代表執行役社長：小松 健次）はトップオープン構造でパーツ交換が可能な24V駆動２～３インチ用紙対応サーマルプリンタメカニズムFTP-63KMCL304-Rの販売を開始いたします。

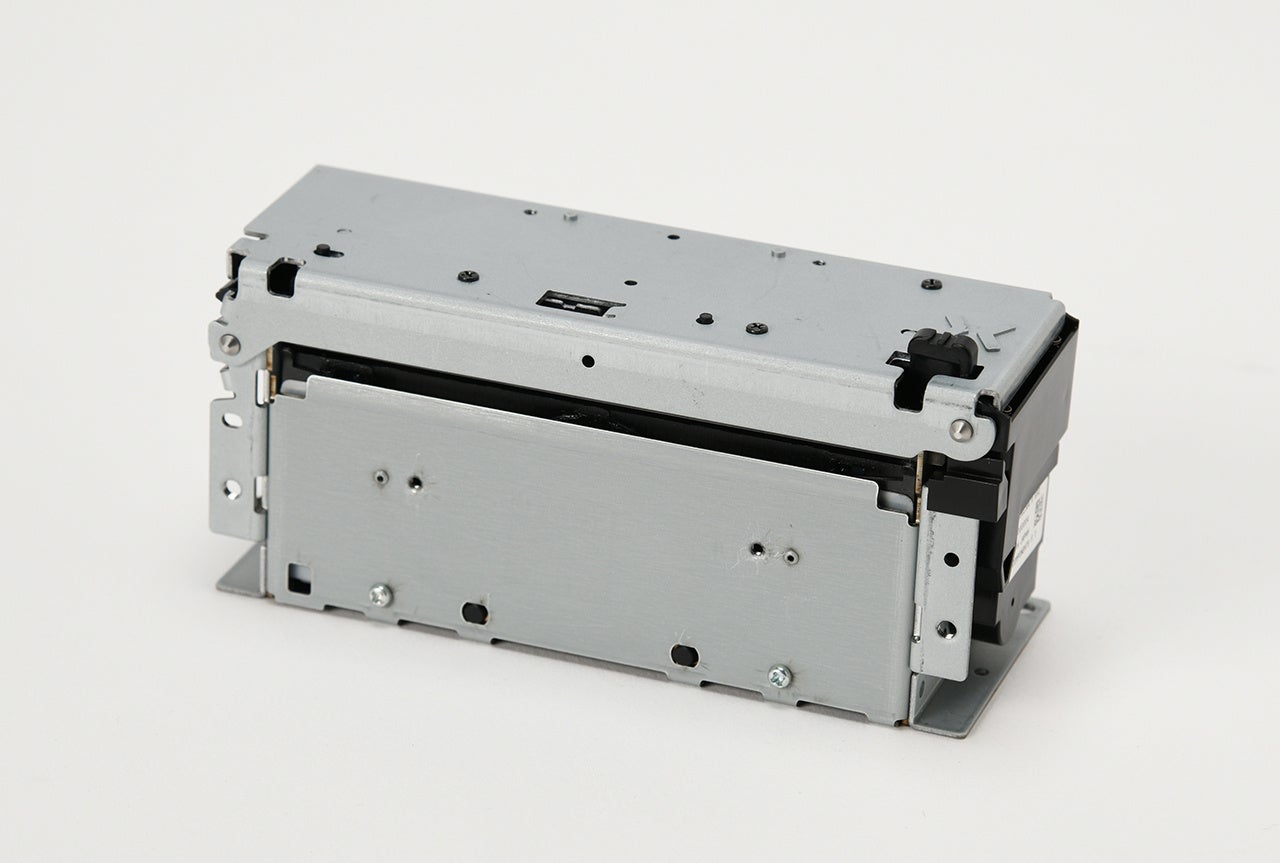

FTP-63KMCL304-R

[開発の背景]

KIOSK/セルフターミナル向けサーマルプリンタ市場の需要がますます高まっている一方、人手不足によりメンテナンスに割ける時間は短縮を求められています。FCLコンポーネントは、業務効率化の課題にむけて、メンテナンス作業が容易なトップオープン構造で用紙幅の設定も不要なサーマルプリンタメカニズムを開発しました。

FCLコンポーネントのFTP-63KMCL304-Rは、メカニズム上部から感熱紙を挿入する「トップオープン構造」です。既存のトップオープンタイプのメカニズムの多くは、筐体側面のレバーで上部の開閉を行いますが、FTP-63KMCL304-Rは上部に開閉ボタンを配置した当社独自のトップオープン構造を採用しています。ボタンを押すだけで開閉できるためメンテナンス作業がスムーズに行えるほか、レバー操作のスペースを必要としないため、お客様製品の小型化や設計自由度を向上します。

用紙サイズは2インチから3インチ（最大86mm）に対応しています。内部に搭載した複数のセンサーにより、お客様がセンサー位置の変更を行う必要がありません。ラベル紙ギャップセンサーも搭載しており、ラベル用紙間のギャップを検出し、印字位置を正確に合わせることが可能です。

カッターは厚紙にも対応したフルカットとパーシャルカットの長寿命カッターを標準搭載しています。オプションとして、記念チケットのような特別な印刷物の断面を美しくカットできるフルカット専用カッターもご用意しています。

また、摩耗などによる部品の劣化の場合、通常はプリンタ全体の交換になりますが、FTR-63KMCL304-Rは、交換用のサーマルヘッドユニット、プラテンユニット、カッターユニットのパーツ交換をご用意しています。必要なパーツだけ交換できますので、お客様の経費削減にも貢献します。

KIOSK、セルフターミナルの他、自動販売機、医療機器などにも最適です。

FCLコンポーネントは、今後ともお客様のお役に立つサーマルプリンタ製品の開発を進めてまいります。

■スケジュール

　サンプル提供開始時期：受付中

　量産開始時期：2025年12月下旬

■販売価格

　オープン価格

■仕様概要

形格	FTP-63KMCL304-R
印字方式	感熱ラインドット方式
ドット構成	640ドット/ライン
横方向ドットピッチ	0.125mm （ドット密度：8ドット/mm）
縦方向ドットピッチ	0.125mm （ドット密度：8ドット/mm）
有効印字幅	80mm
用紙幅	86 +0/-1 mm
用紙厚	60μm～150μm　（本範囲内でも、用紙特性により使用できないものもあります）
動作電源：印字用ヘッド	24VDC±10% 5.1A【ヘッド電圧24VDC、ヘッド抵抗650Ω、同時印加ドット数128ドット時】
動作電源：ロジック用ヘッド	3.3VDC±5% または 5VDC±5% 　0.12A (max.)
動作電源：印字用モーター	24VDC±10%　1.5A（max.）　（自動給紙：1.9A（max.））【当社標準定電流駆動回路による】
動作電源：カッター用モーター	24VDC±10%
印字速度	最大 250mm/秒 （2000ドットライン/秒）【供給電圧24.0V、+25℃、印字率25%以下、バックテンション1N以下、用紙厚60～100μm、指定標準感熱用紙にて】
外形寸法　(W×H×D)	115.0×46.7×52.3 mm 　【突起部除く】
質量	約 500 g

---
