バッテリーの消耗を大幅に抑制！消費電流世界最小(※)のオペアンプを開発

消費電流160nAを実現し民生・産業機器アプリケーションの省電力化に貢献

ローム株式会社

2024年2月21日 09時00分

要旨

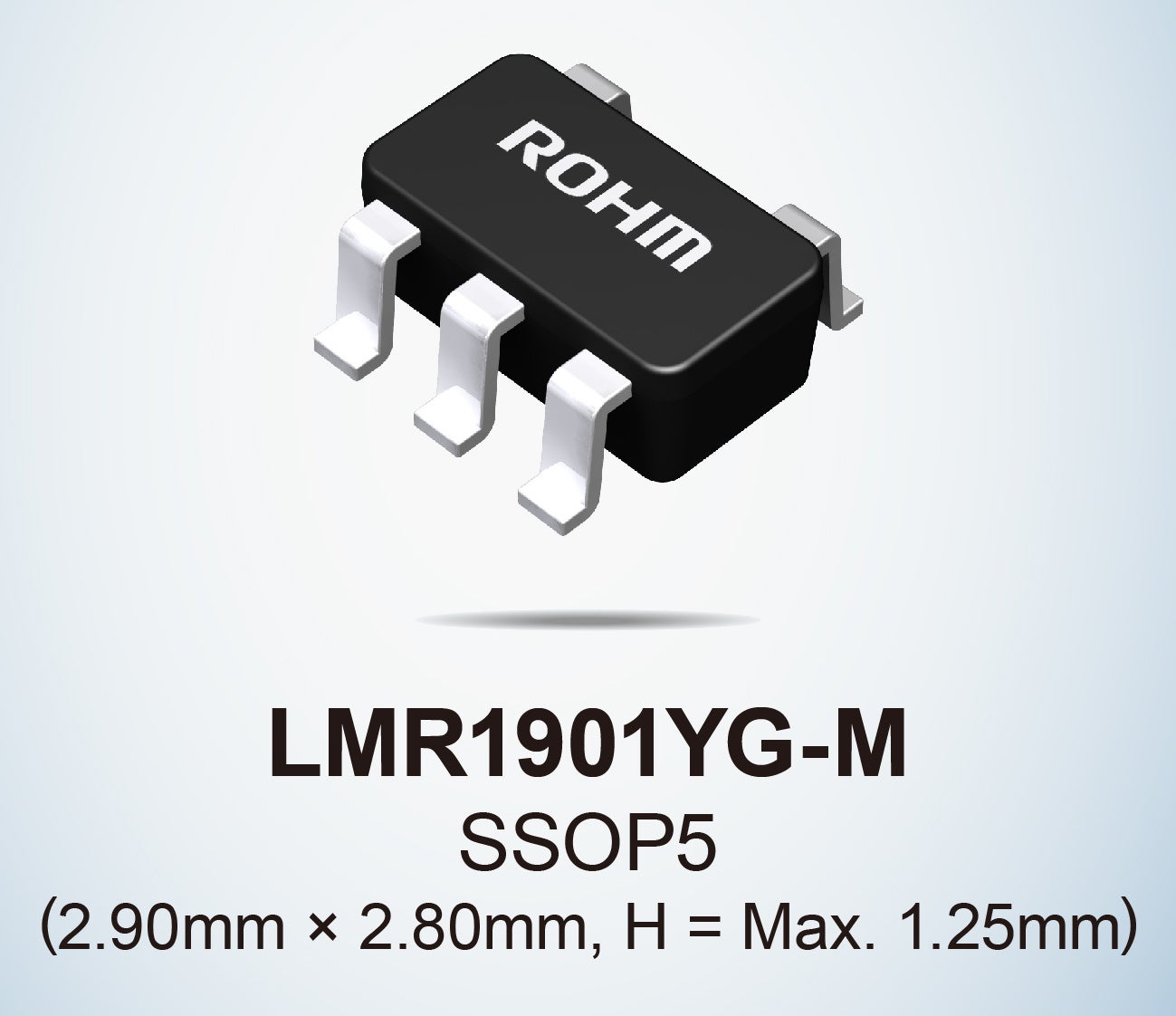

ローム株式会社（本社：京都市）は、消費電流を世界最小に抑えたリニアオペアンプ「LMR1901YG-M」を開発しました。電池など内部電源で駆動するアプリケーションにおいて温度や流量、気体の濃度などを検知・計測するセンサ信号の増幅に最適です。

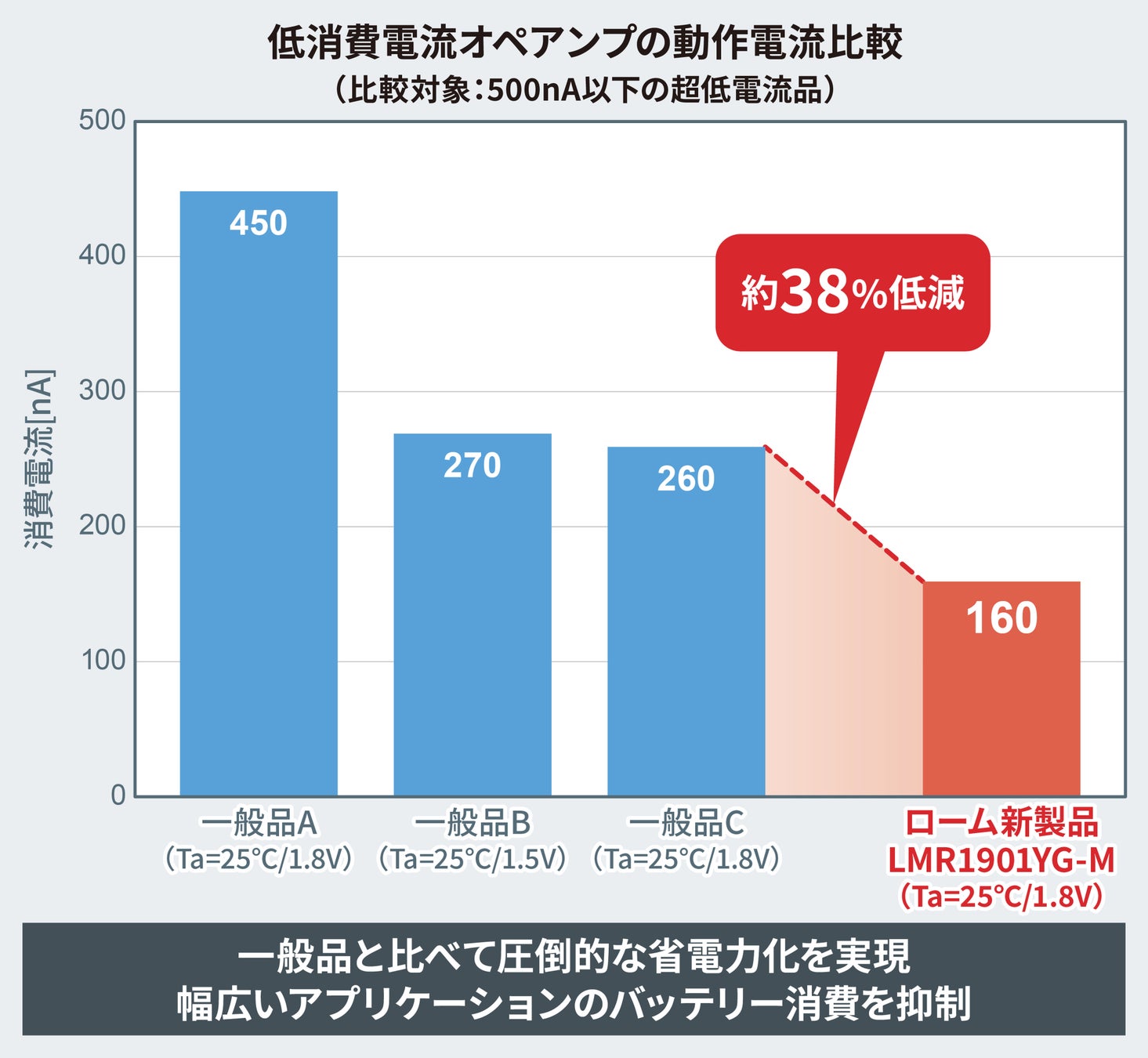

新製品は、ローム独自の超低消費電流技術により温度や電圧変化による電流増加を徹底的に抑制し、低消費電流オペアンプの一般品と比べて消費電流を約38％低減した160nA（Typ.）に抑えました。これにより、電子棚札など内蔵電池で駆動するアプリケーションの長寿命化を実現するほか、充電式バッテリーを搭載するスマートフォンなどのアプリケーションでは稼働の長時間化に貢献します。また、動作温度範囲の－40℃～＋105℃において消費電流がほぼ変化しないことから、火災報知器や環境センサなど、外部の温度が変化する環境下でも安定した省電力での動作が可能です。

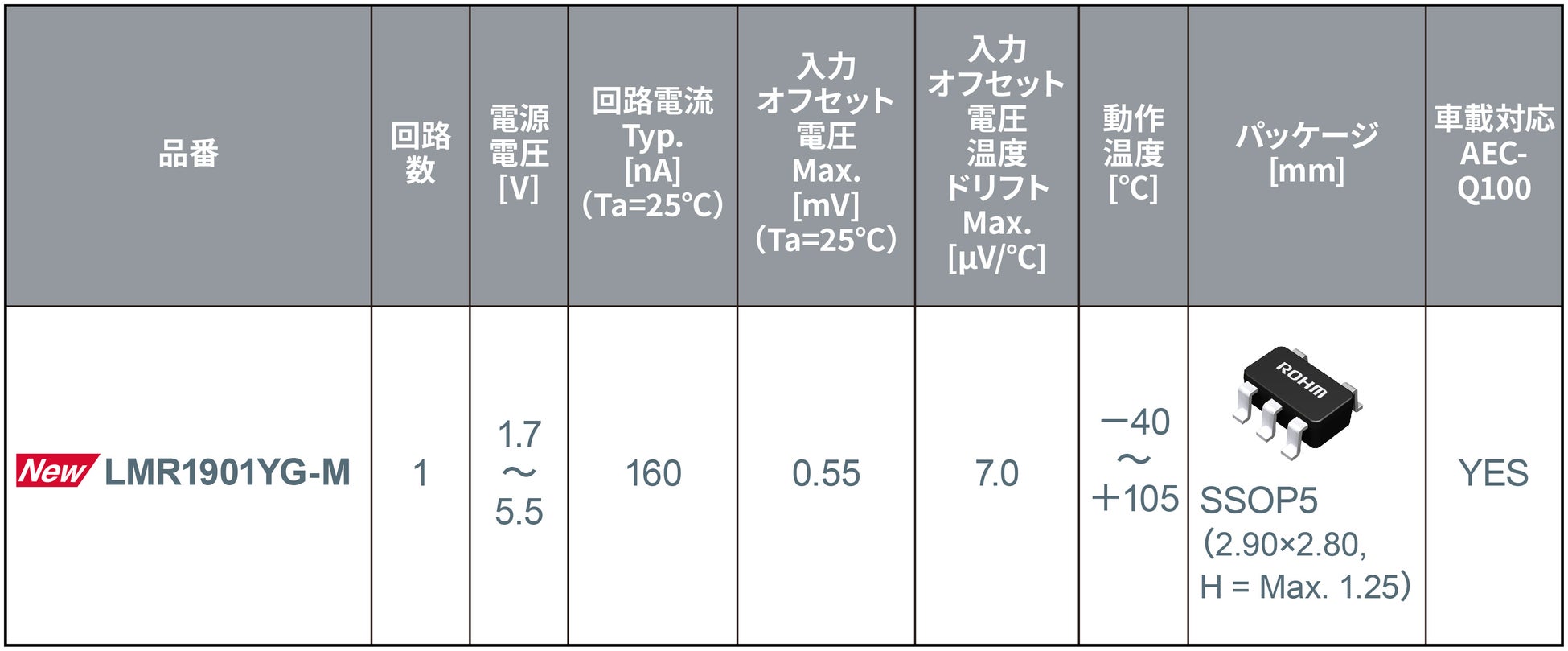

さらに、入力オフセット電圧(*1)は低消費電流オペアンプの一般品比で45％減の最大0.55mV（Ta=25℃）に抑えたほか、入力オフセット電圧温度ドリフト(*2)も最大7µV/℃を保証しており、センサ信号を高精度に増幅できます。電源電圧範囲は1.7V～5.5Vと幅広く、Rail to Rail入出力(*3)を備えることから幅広い民生機器、産業機器アプリケーションに対応可能です。車載信頼性規格「AEC-Q100」にも準拠しており、車室内など厳しい条件下でも機能性を損なわず安定した動作が可能です。

LMR1901YG-Mは、ローム公式Webサイト上で回路設計に必要な各種技術資料やシミュレーション用のSPICEモデルなどを無償公開するほか、ROHM Solution Simulator(*4)にも対応しており素早い市場導入をサポートします。

新製品は、月産100万個の体制で量産（サンプル価格600円/個：税抜）を開始しています。生産拠点は、前工程がローム浜松株式会社（浜松市）、後工程がROHM Electronics Philippines, Inc.（フィリピン）です。インターネット販売も開始しており、コアスタッフオンラインやチップワンストップなどから購入することができます。

今後もロームは、独自の超低消費電流技術を用いてオペアンプのさらなる省電力化を追求します。また、低ノイズ、低オフセット、省電力、電源電圧範囲の拡張といったオペアンプの高性能化にも継続的に取り組み、アプリケーション制御の高精度化を通じて社会課題の解決に貢献していきます。

ニュースリリースページ：https://www.rohm.co.jp/news-detail?news-title=2024-02-21_news_opamp&defaultGroupId=false

※2024年2月21日ローム調べ

背景

近年、民生機器や産業機器などあらゆるアプリケーションにおいてより高度な制御が求められることから、温度、湿度や振動、圧力、流量などを数値化するためのセンサおよび、センサ信号を増幅するオペアンプの役割は重要度を増しています。一方で、サスティナブルな社会の実現などを背景としたアプリケーションの省エネ化は喫緊の課題であり、個別のデバイスにも消費電力の削減が求められています。

こうした背景から、ロームは、「高精度」かつ「低消費電流」という2つのニーズを両立したオペアンプ製品の開発を進めています。これまで培ってきた「Nano Energy™」の回路技術をさらに進化させた超低消費電流技術を搭載することで、消費電流を世界最小に抑えたオペアンプを開発しました。
