成瀬ダムで自動化施工システムによる「現場の工場化」を実現

～自動ダンプトラックによる運搬・荷下ろし作業の最適化実現と遠隔管制システムの現場運用開始～

　鹿島（社長：天野裕正）は、国土交通省発注の成瀬ダム堤体打設工事（秋田県東成瀬村）において、2020年度から適用している自動化施工システム「A4CSEL®※1」（クワッドアクセル）の機能・性能の向上、適用範囲の拡大を推進しています。
　今般、同ダム工事において、CSG※2の自動搬送と自動ダンプトラックでの運搬・荷下ろし作業を実現したことで、既に適用している自動ブルドーザによるまき出し、自動振動ローラによる締固め作業と合わせて、CSGの製造から打設に至る全ての作業を完全自動化することに成功しました。これにより、鹿島が成瀬ダムにおいて目指してきた「現場の工場化」の一つの形が実現しました。
　また、成瀬ダムでは現在、自動ダンプトラックなど自動化された建設機械が14台稼働しています。これらを約400km離れた鹿島西湘実験フィールド（神奈川県小田原市）から遠隔管制する方式で施工を進めています。
※1　Automated/Autonomous/ Advanced/Accelerated Construction system for Safety，Efficiency，and　Liability
※2  Cemented Sand and Gravel：現地発生材（石や砂れき）とセメント、水を混合してつくる材料

• 開発の背景

　鹿島は、建設業界の積年の課題である「人手不足・熟練労働者不足への対応」、「生産性向上」、「労働災害撲滅」を目的に、建設機械の自動運転を核とした自動化施工システムA⁴CSELを開発し、2015年から、ダム工事を中心に6件の現場に導入してきました。
　A4CSEL は建設機械の自動運転技術をベースに、現場環境に適合した単一作業の自動化から、複数機械の連携作業までを自動で行うことで、効率よく安全に工事を進めることができる施工技術です。一つとして同じ条件がない建設工事に広く適用するために、建設機械の自動運転性能および機能を継続的に向上させています。

• 自動ダンプトラックによる運搬・荷下ろし作業の最適化

　成瀬ダムの工事では2020年度からCSG打設にA4CSELを導入し、現場進行に合わせて順次、自動化建設機械を稼働させてきました。一方、CSG製造プラントから堤体までの約2.5kmの工事用道路は有人運転の工事用車両と共用のため、自動ダンプトラックは、安全面を考慮して堤体上での部分的な稼働とし、工事用道路では実証的に行うレベルに留まっていました。
　こうした中、本年度の工事から、長距離ベルトコンベアやSP-TOM※3を介して、CSGを製造プラントから堤体まで直接かつ自動で供給できるようになりました。これを受け、堤体に自動搬送されたCSGを荷受けした自動ダンプトラックが最適な経路と走行方法で高効率かつ高精度にブルドーザによるまき出し地点まで運搬し、荷下すことで、材料製造から打設に至る全ての作業を完全自動化することに成功しました。これにより、成瀬ダム工事において鹿島が目指してきた「現場の工場化」の一つの形を実現することができました。
※3　Special Pipe Transportation Method：パイプを回転させることで材料分離させずに品質を保ったまま自重で高所から低所へ連続搬送する手法

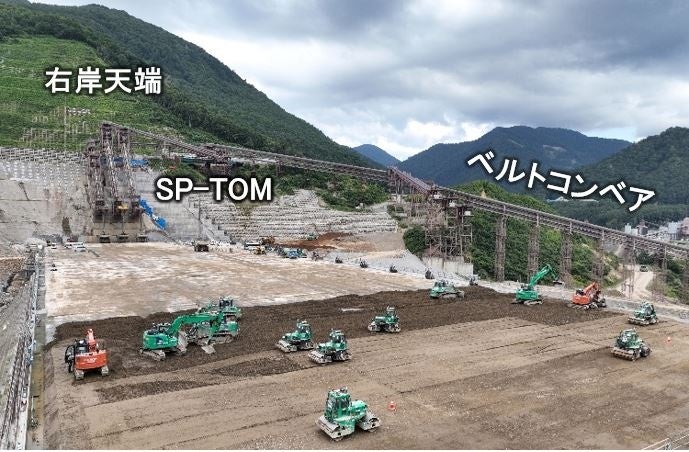

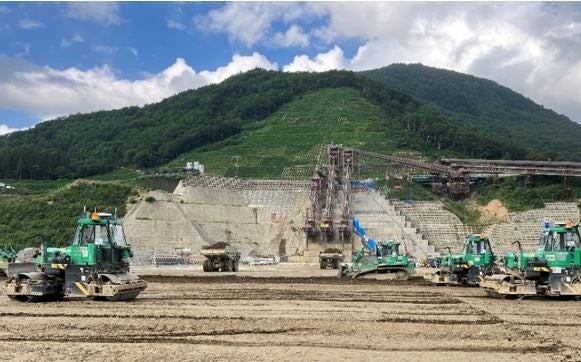

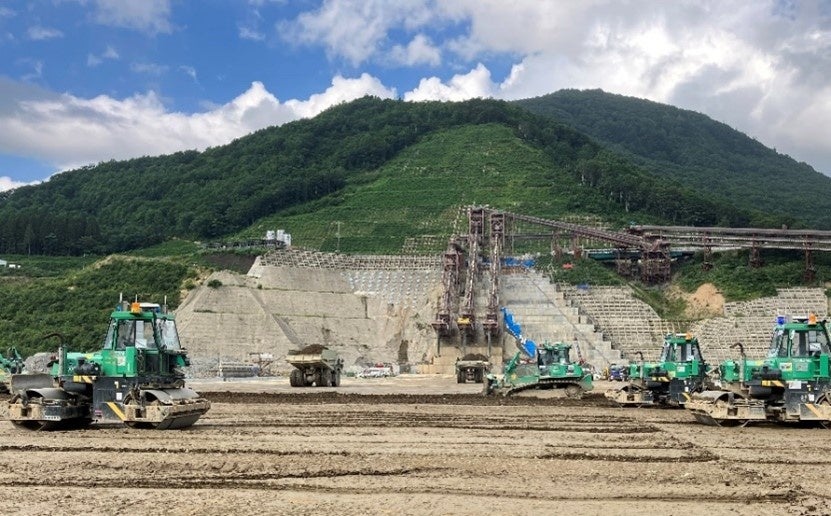

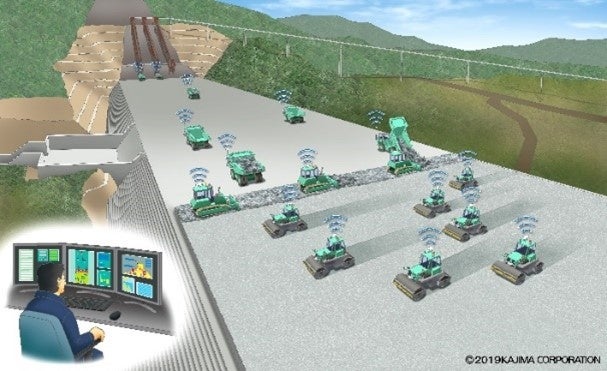

成瀬ダムにおけるダンプ自動運転を含めたA4CSELの適用状況

［ダンプトラックの走行方式・手順］

1.ダムの右岸天端に設置した3基のSP-TOMから計量ホッパーを介して、一定量のCSGを55ton積級の自動ダンプトラックに積込み

2.積込み完了信号を受けた自動ダンプトラックは、自動ブルドーザ（通常3台が同時稼働）によって　まき出し作業が行われている地点に後進走行でCSGを運搬

3.指定された荷下ろし位置までの経路を自動で生成して進行。荷下ろし位置の精度は±50㎝

4.荷下ろし後、SP-TOM直下の積込み地点まで前進走行で移動

　自動ダンプトラックは、右岸のCSG積込み地点から左岸の打設エリアに向かって最大で約600mを後進走行で運搬します。後進走行は、有人運転では非常に困難な走行方法ですが、自動運転だからこそ実現できる方式です。加えて、運搬経路途中での切り返し動作をなくすことで、走行時間や距離を大幅に短縮することが可能となり、堤体内の打設地点へのCSG材の連続かつ最速運搬を実現しました。

• 遠隔管制の実施

　鹿島は2021年に、A４CSELを導入する複数現場の自動化建設機械を一括管制する「遠隔集中管制システム」を開発しました。同年10月には、鹿島本社ビル（東京都）に仮設置した集中管制室と秋田県、奈良県、神奈川県の現場を結んで実証実験を行い、所期の成果を収めました。

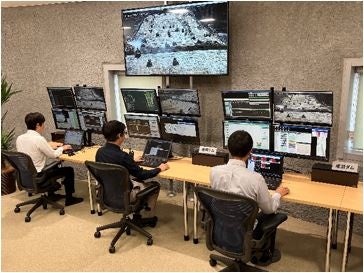

鹿島西湘実験フィールドの遠隔管制室

　今回、本システムを使い、鹿島西湘実験フィールドに新たに設置した遠隔管制室から、3人の管制員（ITパイロット）が成瀬ダムに配置した自動ブルドーザ、自動振動ローラ、自動ダンプトラックなど合計14台の自動化建設機械を稼働させ、2交代制でCSGの堤体打設を昼夜に亘って連続施工しています。
　この結果、管制員を現地に派遣することなく、現地で管制する場合と同じ人数で、成瀬ダムの施工に必要な高速、大容量施工を実現できることを確認しました。

• 今後の展開

　鹿島は今後も、建設機械の自動運転機能および性能の向上、ならびに自動化機種の増強によって、適用工種や作業を拡げるとともに、A4CSELを現場規模や使用条件に合わせて、出来るだけ多くの現場に適用するための検討を進めていきます。
　今後もA4CSEL を進化・発展させることで「現場の工場化」を進め、建設生産システムの変革に挑戦してまいります。
