大型部品の測定に適したCreaform社のポータブル3Dスキャナー「HandySCAN 3D | MAXシリーズ」５メートルの部品で30%以上の精度向上を実現

2024年10月23日アップデート

株式会社システムクリエイト

2024年10月24日 08時20分

株式会社システムクリエイト（本社：大阪府東大阪市荒本新町、代表：川上正義）は、Creaform社の大型部品の測定に適したポータブル3Dスキャナー「HandySCAN 3D | MAXシリーズ」が、さらなる精度向上と新機能の追加により、より効率的な3D測定を実現することを発表します。今回のアップデートにより、大型部品の高精度測定が可能になり、製造業や重工業など、さまざまな業界での使用がさらに便利になります。

HandySCAN 3D | MAXシリーズのアップデート内容

① 精度向上

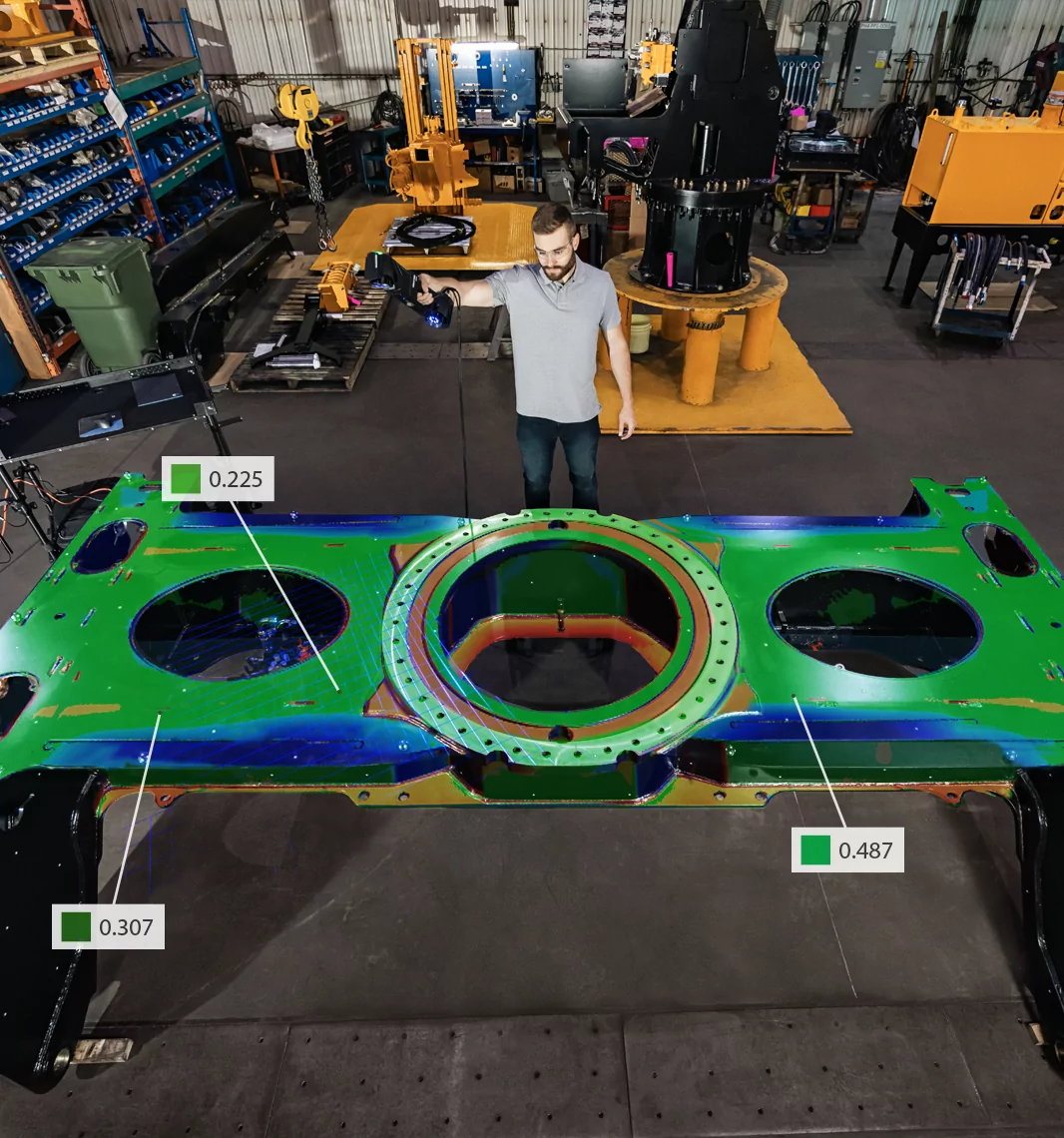

HandySCAN 3D | MAXシリーズの最新アップデートでは、最大0.075 mm + 0.010 mm/mの容積精度が達成されました。これにより、特に5メートルの大型部品に対して30%以上の精度向上が実現し、より高精度での測定が可能となります。この精度の向上は、複雑な形状や大型部品の測定において、これまで以上に信頼性の高い結果をもたらします。

② 測定フィードバック機能の追加

新たに「測定フィードバック機能」がHandySCAN 3D | MAXシリーズにも搭載されました。この機能はすでにHandySCAN BLACK+|Eliteシリーズで採用されており、リアルタイムでのターゲット捕捉やターゲット品質インジケータにより、測定作業の精度と効率が向上します。これにより、ユーザーは作業中にデータの品質を確認しながら、スムーズな測定が可能になります。

③ スケールバーモードの追加

さらに、今回のアップデートにより「スケールバーモード」が追加され、0.3～2.5メートルの範囲でターゲットをシームレスに取り込むことが可能になりました。これにより、測定対象の深さ範囲が拡大し、さまざまな大きさや形状の部品に対応できるようになっています。

製品スペック

	HandySCAN MAX™	HandySCAN MAX™\|Elite
精度 ※	0.150 mm	0.075 mm
パーツサイズ範囲（推奨）	1–10 m	1–15 m
測定範囲	0.45–1.60 m	0.30–2.50 m

※ HandySCAN MAXおよびHandySCAN MAX|ELITE（ISO 17025認定済み）：VDI/VDE 2634パート3規格に基づいています。プロービング・エラーは、追跡可能な球体アーティファクトで直径を測定することで評価され、0.6～1.2 m離れた距離で得られた結果です。

今回のアップデートにより、HandySCAN 3D | MAXシリーズは、さらなる精度と使いやすさを提供します。特に、大型部品を対象とした業界において、効率的で高精度な3D測定が可能となり、設計や品質保証のプロセスを一層効率化できます。株式会社システムクリエイトは、これらの技術革新を通じて、お客様の課題解決をサポートしていきます。
