STマイクロエレクトロニクス、効率と堅牢性に優れた小型インテリジェント・パワースイッチを発表

プログラマブル・ロジック・コントローラ、産業用PCのペリフェラル入出力ポート、数値制御装置に最適

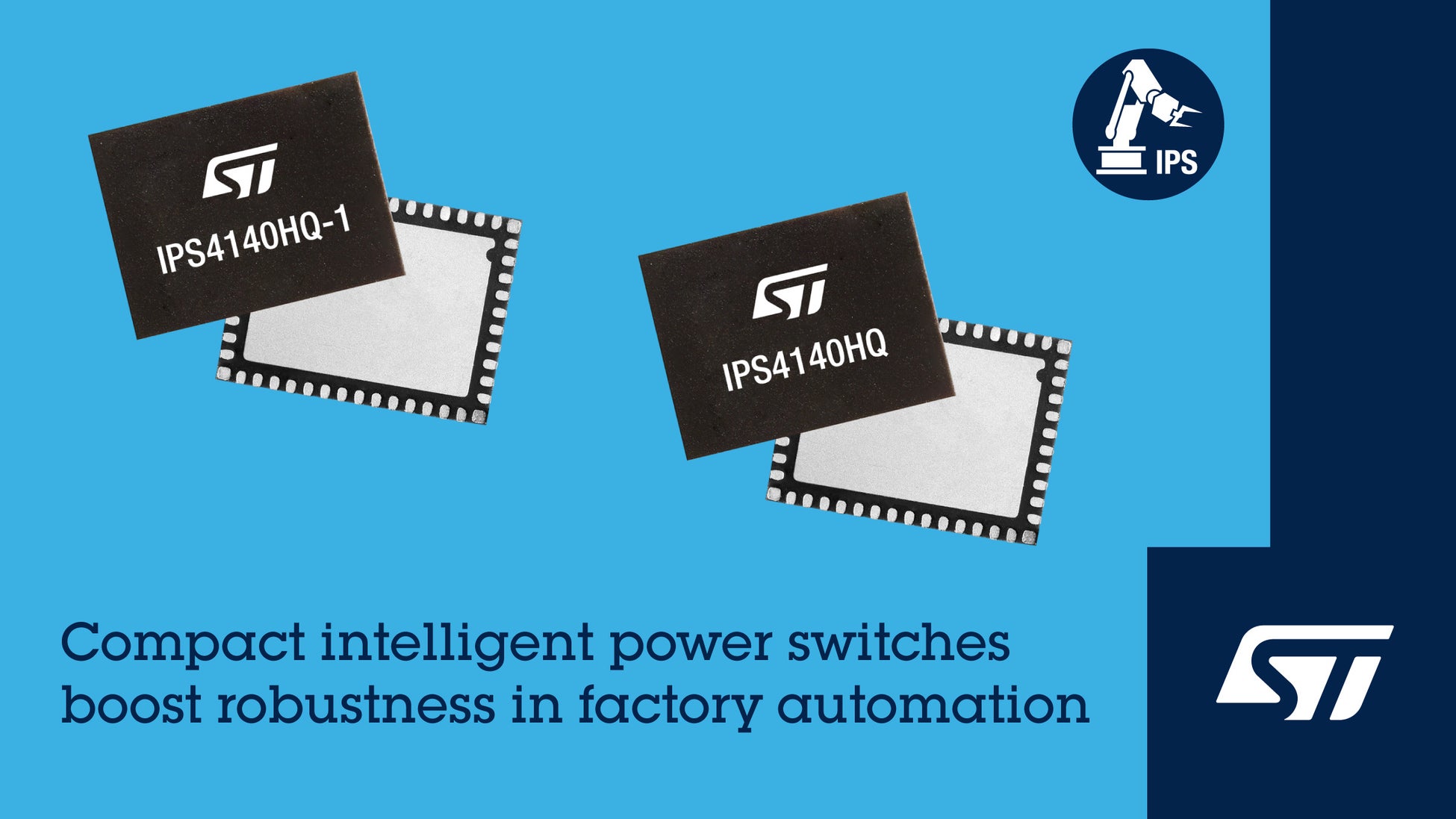

STマイクロエレクトロニクス（NYSE：STM、以下ST）は、豊富な機能を備えた4チャネル･インテリジェント･パワースイッチ「IPS4140HQ」および「IPS4140HQ-1」を発表しました。両製品は、小型の実装面積（8 x 6mm）でチャネルあたり80mΩのオン抵抗（max）と10.5V～36Vの動作電圧範囲を実現し、幅広い診断機能と保護機能を備えています。

片側がグランドに接続された抵抗性、容量性、または誘導性の駆動に適しており、プログラマブル･ロジック･コントローラ（PLC）、産業用PCのペリフェラル入出力ポート、ＮＣ（数値制御）マシンに使用できます。

IPS4140HQでは0.7A、IPS4140HQ-1では1.0Aのプリセット電流制限があり、さらに最大41Vの印加電圧に耐えることでシステムの安全性と信頼性を向上させています。

チャネルごとの保護および診断機能もあり、短絡保護の他、温度検出機能を内蔵しています。各チャンネルが過負荷になると個別に回路をオフにして再起動できるため、システムレベルでのフォールトトレラント特性を大幅に高め、自動復帰を簡略化させることができます。さらに、ケースの過熱を検出すると、デバイス全体を停止させた後、チャネルを順番に再起動することで電源への過剰なピーク電流を回避できます。チャネルごとに専用のオープン･ドレイン出力ピンを備えているため、過熱状態を示す信号を外部に出力させることができます。

また、短絡保護や出力電流制限、過低電圧ロックアウト（UVLO）、グランド断線保護、入力過電圧保護などの保護 / 診断機能を搭載しています。さらに、出力電圧クランプにより誘導性負荷を高速に消磁させることができます。

STのVIPower™技術を採用した、このインテリジェント･パワースイッチは、単一チャネルあたり最大2.5Jのシングル･パルス･アバランシェ･エネルギー（EAS）に耐えることができます。入出力ピンは5Vおよび3.3Vのロジックと互換性があります。過渡電圧耐性は、IEC 61000-4規格のIEC 61000-4-2（静電破壊）、IEC 61000-4-4（バースト）、IEC 61000-4-5（サージ）に準拠し、EMCノイズレベルは産業用機器向けのIEC 61131-2規格に準拠しています。

IPS4140HQおよびIPS4140HQ-1は現在入手可能で、QFN48パッケージ（8 x 6mm）で提供されます。単価は、1000個購入時に約2.59ドルです。

2つの産業用デジタル出力拡張ボード「X-NUCLEO-DO40A1」および「X-NUCLEO-DO41A1」も用意されており、STM32 Nucleoマイクロコントローラ開発ボードと共に使用できます。拡張ボードの単価は、いずれも約41.65ドルです。

詳細については、ウェブサイトをご覧ください。
