東大発半導体スタートアップPremo、信号の送受信にピンを必要としないCPUを開発
東大発半導体設計スタートアップPremo、独自のワイヤレス接続技術Dualibusを用いた商用試作CPUチップを完成
![](https://prcdn.freetls.fastly.net/release_image/136631/2/136631-2-77ba985338d724a8b2ea4bffdc532b5d-400x240.jpg?width=1950&height=1350&quality=85&format=jpeg&auto=webp&fit=bounds&bg-color=fff)

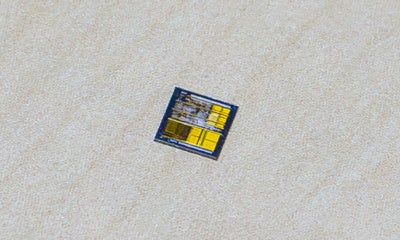

東大発半導体設計スタートアップPremoは、足なしチップの実現の第一歩として、この度、独自のチップ間ワイヤレス接続技術Dualibusを搭載した商用試作CPUチップを完成させました。
同技術は、東京大学大学院情報理工学系研究科入江・門本研究室との共同研究に基づき、チップ間で配線を必要としないワイヤレス接続を実現します。これにより、エッジ領域のデバイス作りのあり方が大きく変わります。
株式会社Premo(本社:東京都文京区、代表取締役Founder CEO 辻秀典、以下「Premo」)は、共同研究を行う東京大学大学院情報理工学系研究科入江・門本研究室の研究成果を産業界で実用化するにあたり、この度、独自技術を搭載したチップを商用試作しました。

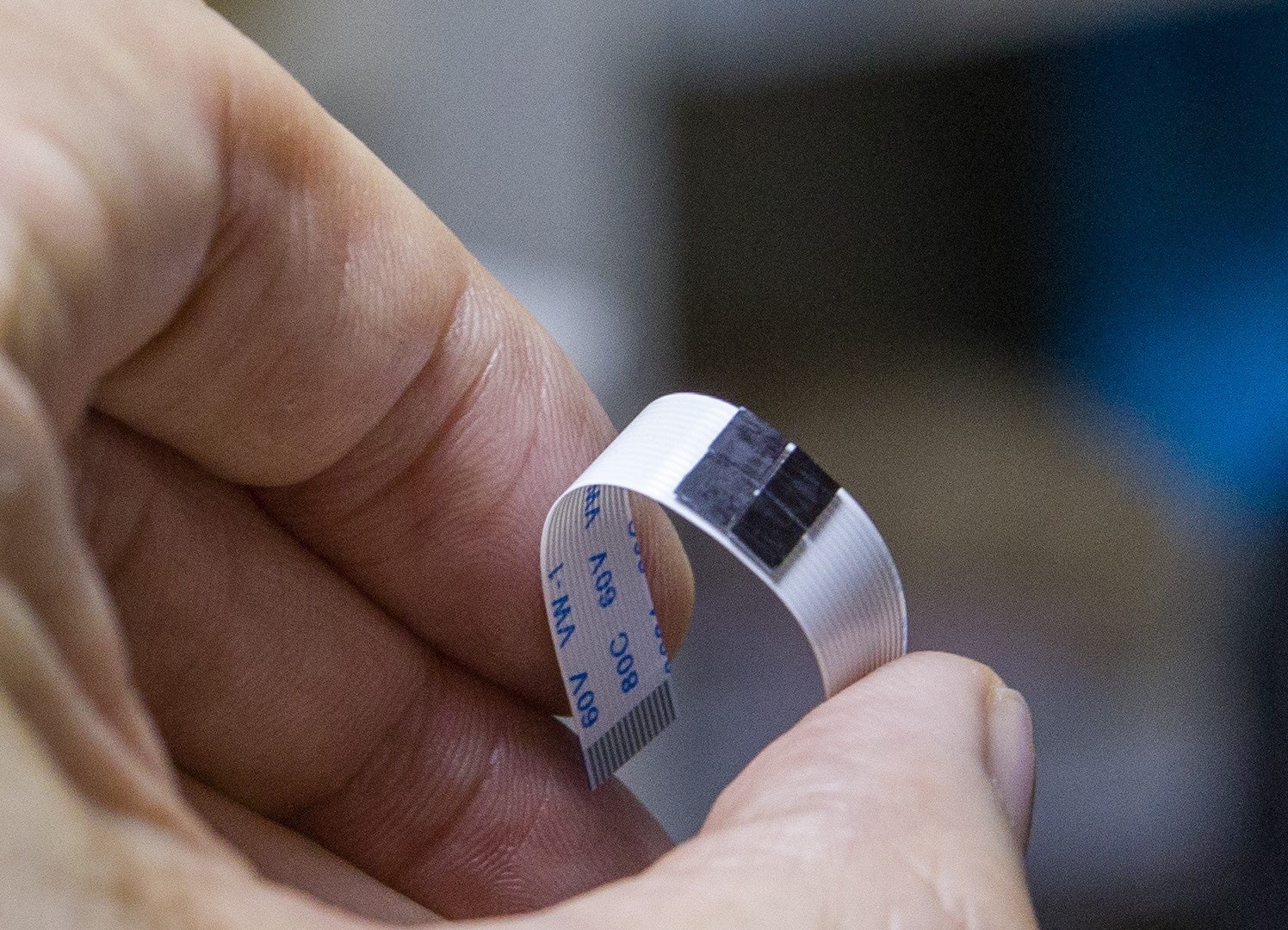

従来技術により製造された一般的な半導体チップは、チップ間の信号伝送に配線・基板を伴いますが、磁界結合の原理を応用した独自技術を搭載したチップでは、ワイヤレス接続技術Dualibus(以下「Dualibus」)により配線・基板レスでチップ間の信号伝送が可能です。
![](https://prcdn.freetls.fastly.net/release_image/136631/2/136631-2-1e4d56dd33b9f3a7363b0775b29ea573-1496x1080.jpg?width=1950&height=1350&quality=85%2C65&format=jpeg&auto=webp&fit=bounds&bg-color=fff)
Dualibus搭載チップの実用化により、シリコンウェハー上のパッドを減らすことができ、半導体面積の有効活用およびチップサイズの小型化、これを用いたデバイス形状の小型・柔軟化に寄与します。また、半導体製造領域においてパッケージ前チップレットが注目される中、ミリ角のチップを並べ合わせるだけの、新たなパッケージ後チップレットの実現を目指します。さらに、配線・基板の利用を削減することにより、製造工程および金属資源消費量の削減や、過酷な環境下での性能向上等の実現に貢献し、これからの半導体・コンピュータ製造における新たな価値を提供します。
