TANAKAホールディングス株式会社
会社概要

田中貴金属工業が「AuRoFUSE™プリフォーム」を用いた半導体高密度実装向け接合技術を確立

~さらなる微細化と高密度化が求められる半導体の課題を解決し、オプティカルデバイス(光デバイス)やデジタルデバイスの技術革新へ貢献~

TANAKAホールディングス株式会社

 田中貴金属グループの中核企業として産業用貴金属事業を展開する田中貴金属工業株式会社(本社:東京都千代田区、代表取締役社長執行役員:田中 浩一朗)は、金・金接合用低温焼成ペースト AuRoFUSE™(オーロフューズ)を活用した高密度実装向け金(Au)粒子接合技術を確立したことを発表いたします。

 AuRoFUSE™は、サブミクロンサイズのAu粒子と溶剤のみで構成され、低電気抵抗かつ高熱伝導率に加え、低温で金属接合を実現する接合材料です。本技術では、AuRoFUSE™プリフォーム(乾燥体)を用いることで、20μmサイズで4μm間隙の狭ピッチ実装を実現しました。また、AuRoFUSE™プリフォームは、200℃、20MPa(メガパスカル)、10秒の熱圧着後で、圧縮方向に約10%の収縮率を示しながら水平方向への変形は少なく、実用化に十分耐えうる接合強度※1をもつAuバンプ※2として用いることができます。さらに、化学安定性に優れるAuを主成分としているため、実装後の高信頼性も持ち合わせています。

【製品ページ】https://tanaka-preciousmetals.com/jp/products/detail/aurofuse-preforms/


 本技術は、半導体における配線の微細化・多種チップの集積(高密度化)を可能とする技術であり、 LED(発光ダイオード)やLD(半導体レーザー)といったオプティカルデバイス(光デバイス)をはじめ、パソコン・スマートフォンなどのデジタルデバイスでの活用や車載部品など、高度な技術革新が求められる先進技術への貢献が期待できます。

今後、本技術の市場認知拡大を目的として積極的なサンプル提供を実施してまいります。



 なお、本技術は2024年3月13日~15日に東京理科大学で開催される「第38回エレクトロニクス実装学会春季講演大会」にて学会発表を行います。

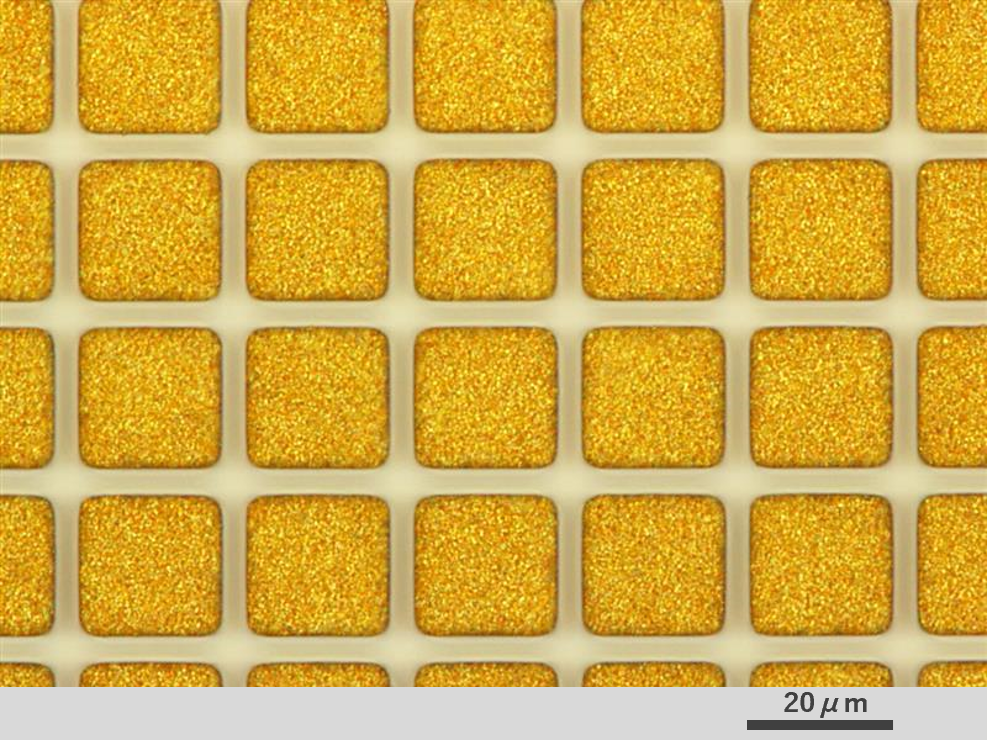

AuRoFUSE™プリフォームの配列例AuRoFUSE™プリフォームの配列例

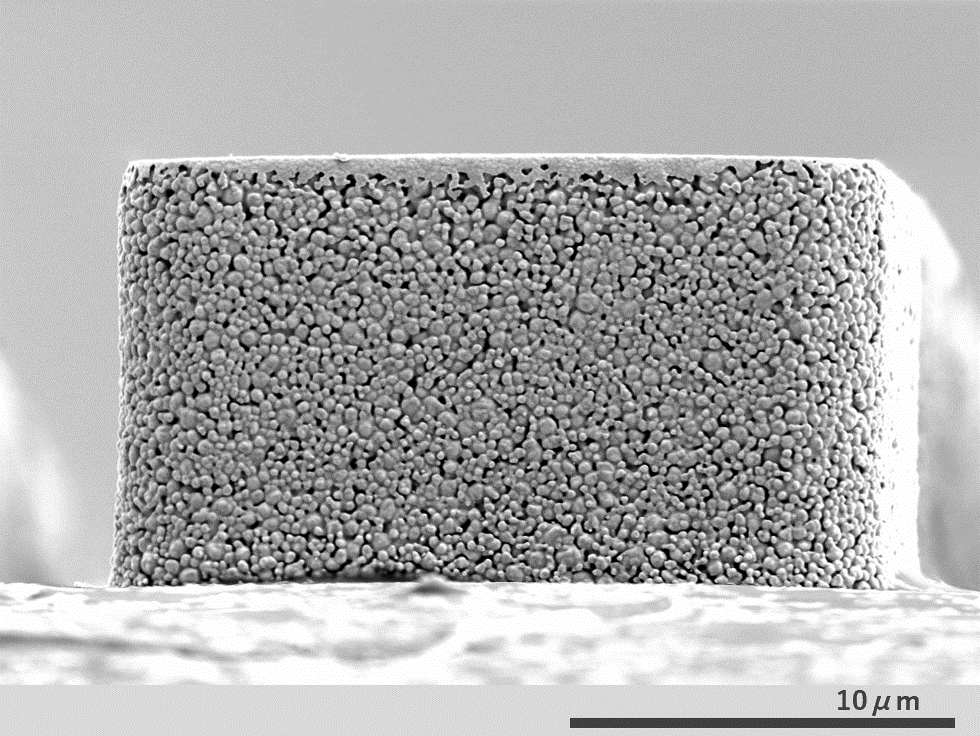

AuRoFUSE™プリフォームの側面SEM画像AuRoFUSE™プリフォームの側面SEM画像

  • AuRoFUSE™プリフォーム作製方法

AuRoFUSE™プリフォーム作製方法AuRoFUSE™プリフォーム作製方法

(1)接合対象の基板へ下地層として、Au/Pt/Tiによるメタライズ処理を行う

(2)フォトレジストを、メタライズ処理後の接合対象の基板に塗布する

(3)プリフォーム形状に合わせたフォトマスクを接合対象の基板にかざし、露光・現像しレジスト枠を作製する

(4)作製したレジスト枠にAuRoFUSE™を流し込む

(5)室温にて真空乾燥させ、乾燥後にスキージ※3を用いて余剰のAu粒子をかき取る

(6)加熱による仮焼結の後、レジスト枠の剥離除去を行う


  • AuRoFUSE™プリフォームによる高密度実装の実現

 半導体デバイスを実装する上での接合方法は、はんだ材料やめっきを使用する方法など、目的に合わせ様々な方法が採用されています。はんだ材料を用いる方法は、低コストでスピーディーにバンプを作製できますが、バンプピッチが微細になるにつれ、はんだ材料が熔融時に横広がりしてしまうため、電極間の接触によるショートの懸念があります。また、高密度実装を実現する技術開発において主流となっている、無電解めっき※4で銅(Cu)やAuめっきバンプを作製する方法は、狭ピッチを実現できますが、接合時に比較的高い圧力が必要であるためチップの破損につながる懸念があります。

 貴金属のプロフェッショナルである田中貴金属工業では、半導体における高密度実装を実現するべく、多孔質による凹凸追従性、低温かつ低加圧で接合可能という特徴をもつAuRoFUSE™を活用した研究開発を行ってきました。当初は、主流な使用方法であるディスペンス※5やピン転写※6、スクリーン印刷法※7による実現を目指しましたが、ペーストの流動性により、高密度実装には不向きでした。今回確立された本技術では、接合前にペーストを乾燥させて流動性を失くすことで、横広がりを抑えることができ、高密度実装を可能にしました(図1)。また、多孔質構造であることから変形が容易で電極間に高低差がある場合や、基板の反り、厚みの差がある場合でも接合を可能とします(図2)。

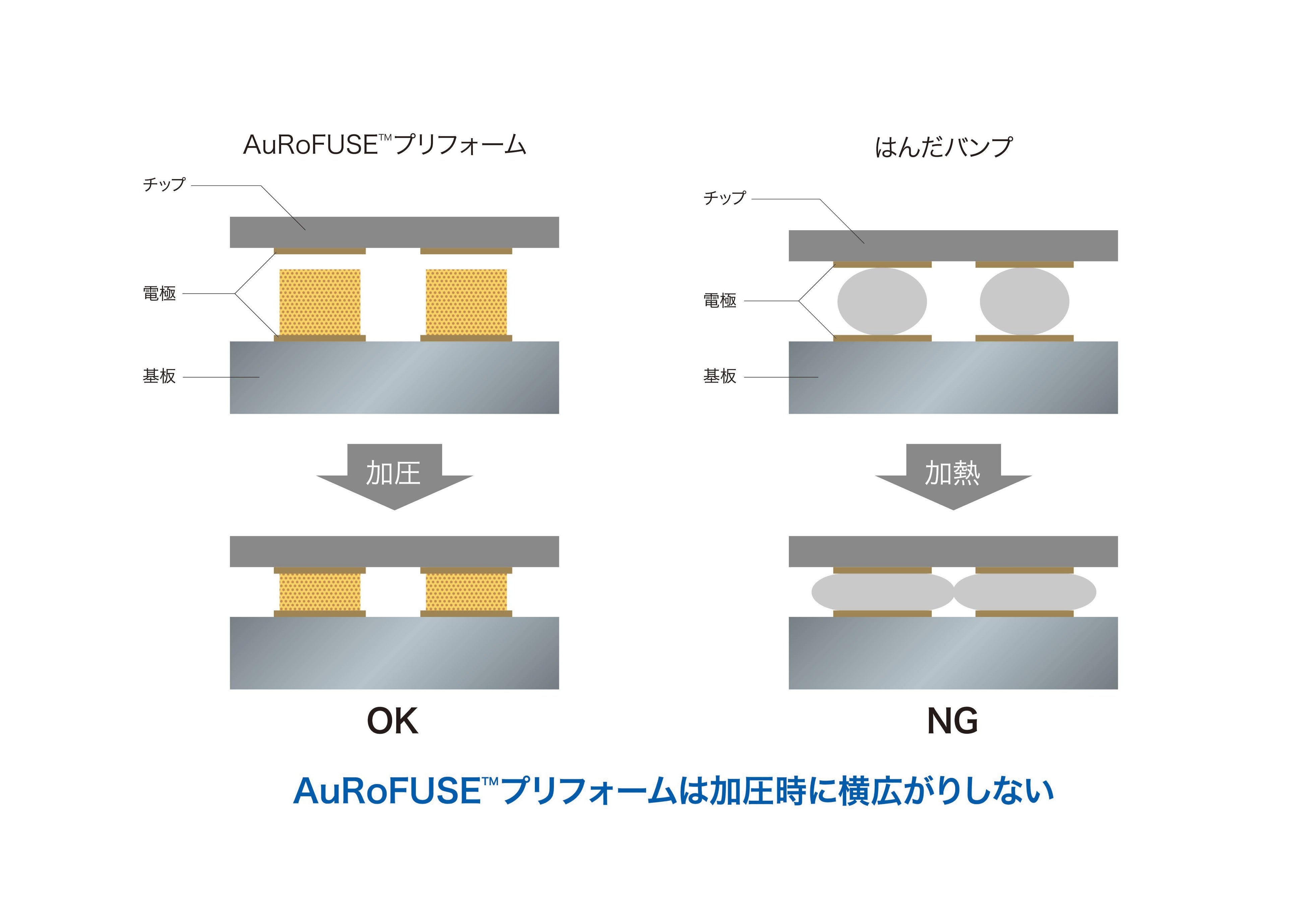

図1. AuRoFUSE™プリフォームと他材料との比較図1. AuRoFUSE™プリフォームと他材料との比較

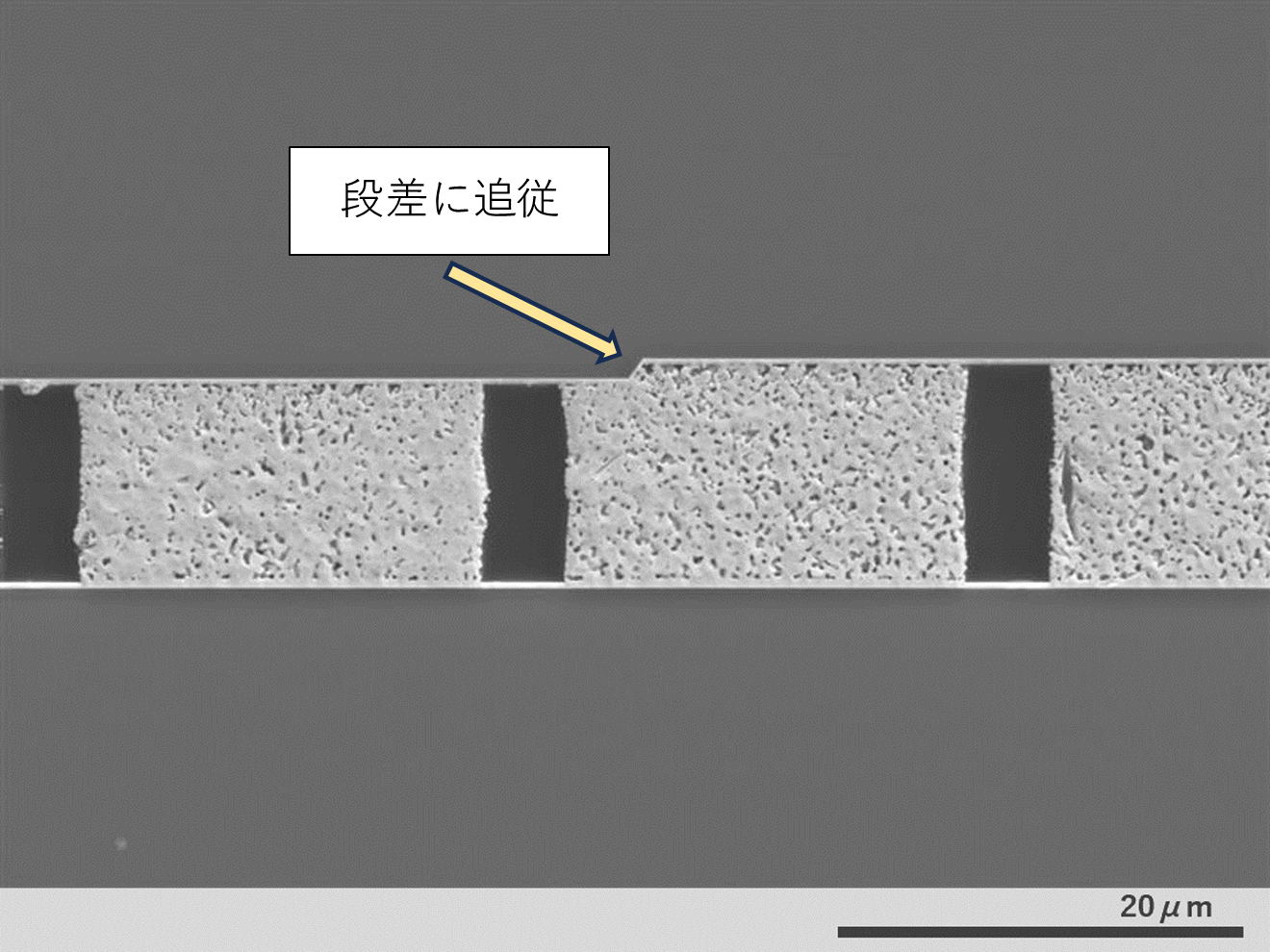

図2. 接合時の段差を吸収するAuRoFUSE™プリフォームSEM画像図2. 接合時の段差を吸収するAuRoFUSE™プリフォームSEM画像


  • AuRoFUSE™について

 AuRoFUSEは、サブミクロンサイズの粒径に制御したAu粒子に有機溶剤を混ぜたペースト状の接合材料です。一般的に微細な粒子は融点以下の温度で熱されると、粒子同士が結合する“焼結”という特性を持っています。AuRoFUSETMは、200℃まで加熱されれば溶剤が蒸発し、荷重を掛けなくてもAu粒子が焼結接合し、約30MPaという十分な接合強度を得られます。


(※1)接合強度:シェア強度(横方向に荷重を与える試験における強度)を指す

(※2)バンプ:突起状の電極

(※3)スキージ:ゴムやポリウレタン樹脂製で、余剰な材料をかき取る道具

(※4)無電解めっき:電気を流さずに化学反応で施されるめっきを指す。Cu、Au、ニッケル(Ni)、パラジウム(Pd)など、特定の金属・貴金属でめっきが可能

(※5)ディスペンス:一定量の液体を噴射するディスペンス装置(液体定量吐出装置)を用い、ペーストを塗布する方法

(※6)ピン転写:多数のピンを用いてスタンプのようにペーストを塗布する方法

(※7)スクリーン印刷法:任意の印刷パターンをスクリーンマスクに形成した後、ペーストを塗布し、スキージで掻き取ることで任意のパターンの部分にペーストを転写する方法



  • 会社情報

田中貴金属グループについて

田中貴金属グループは1885年(明治18年)の創業以来、貴金属を中心とした事業領域で幅広い活動を展開してきました。国内ではトップクラスの貴金属取扱量を誇り、長年に渡って、産業用貴金属製品の製造・販売ならびに、資産用や宝飾品としての貴金属商品を提供しています。貴金属に携わる専門家集団として、国内外のグループ各社が製造、販売そして技術開発において連携・協力し、製品とサービスを提供しています。

2022年度(2023年3月期)の連結売上高は6,800億円、5,355人の従業員を擁しています。


■産業事業グローバルウェブサイト

https://tanaka-preciousmetals.com


■製品問い合わせフォーム

田中貴金属工業株式会社

https://tanaka-preciousmetals.com/jp/inquiries-on-industrial-products/
