xEV用インバータの小型化に大きく貢献！2in1 SiCモールドタイプ新型モジュール「TRCDRIVE pack™」を開発

小型パッケージに第4世代SiC MOSFETを内蔵し、業界トップクラス（※）の電力密度を実現

ローム株式会社

2024年6月11日 10時00分

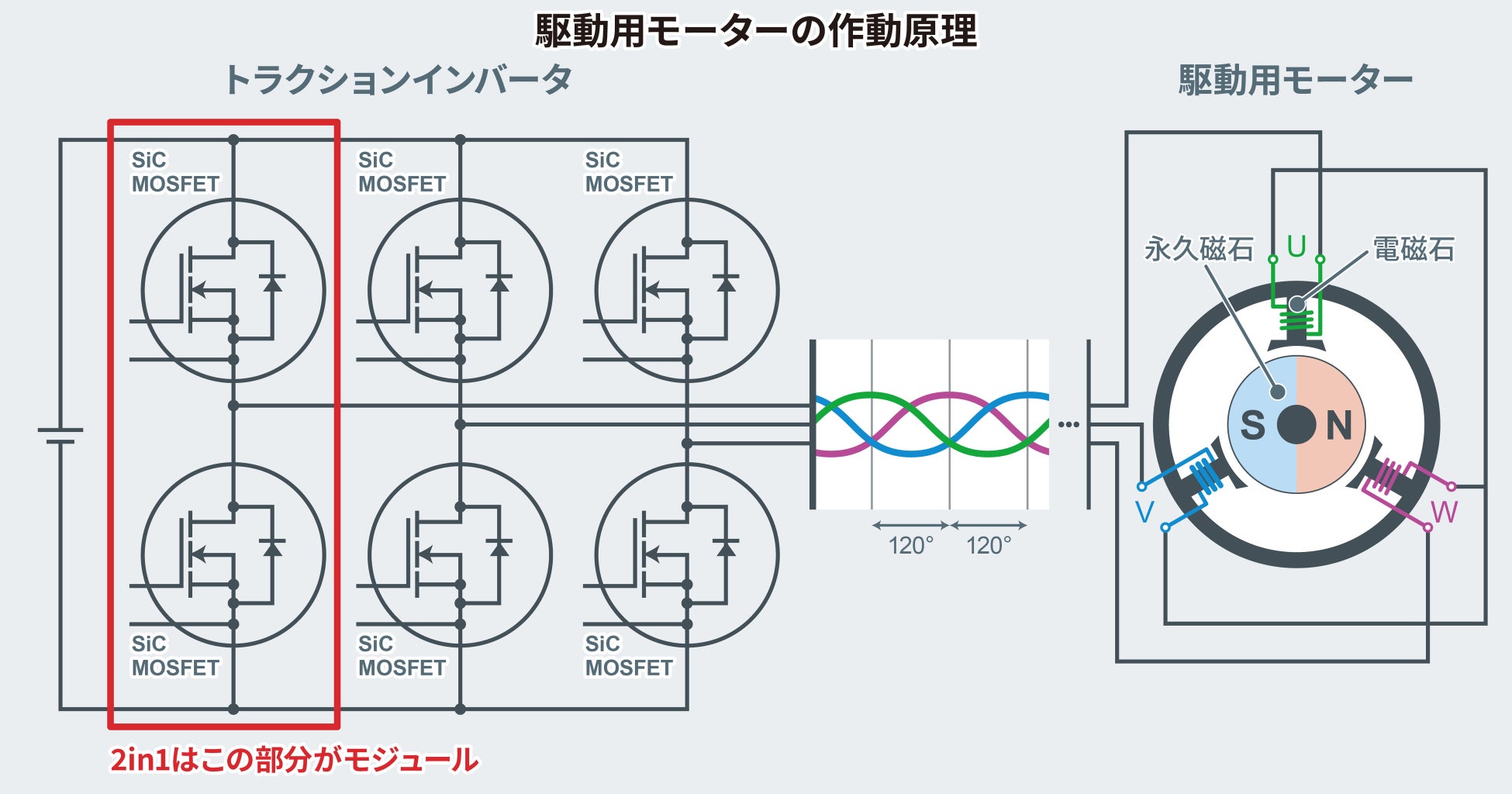

ローム株式会社（本社：京都市）は、300kWまでのxEV（電動車）用トラクションインバータ(*1)に対応可能な2in1(*2)仕様のSiCモールドタイプモジュール「TRCDRIVE（ティーアールシードライブ） pack（パック）™」の製品として4品番（750V 2品番：BSTxxxD08P4A1x4、1,200V 2品番：BSTxxxD12P4A1x1）を開発しました。TRCDRIVE pack™は、高い電力密度や独自の端子配置といった特長を備えており、トラクションインバータに要求される小型化、高効率化、工数削減といった主要な課題の解決に貢献します。

ニュースリリースページ：https://www.rohm.co.jp/news-detail?news-title=2024-06-11_news_trcdrive-pack&defaultGroupId=false

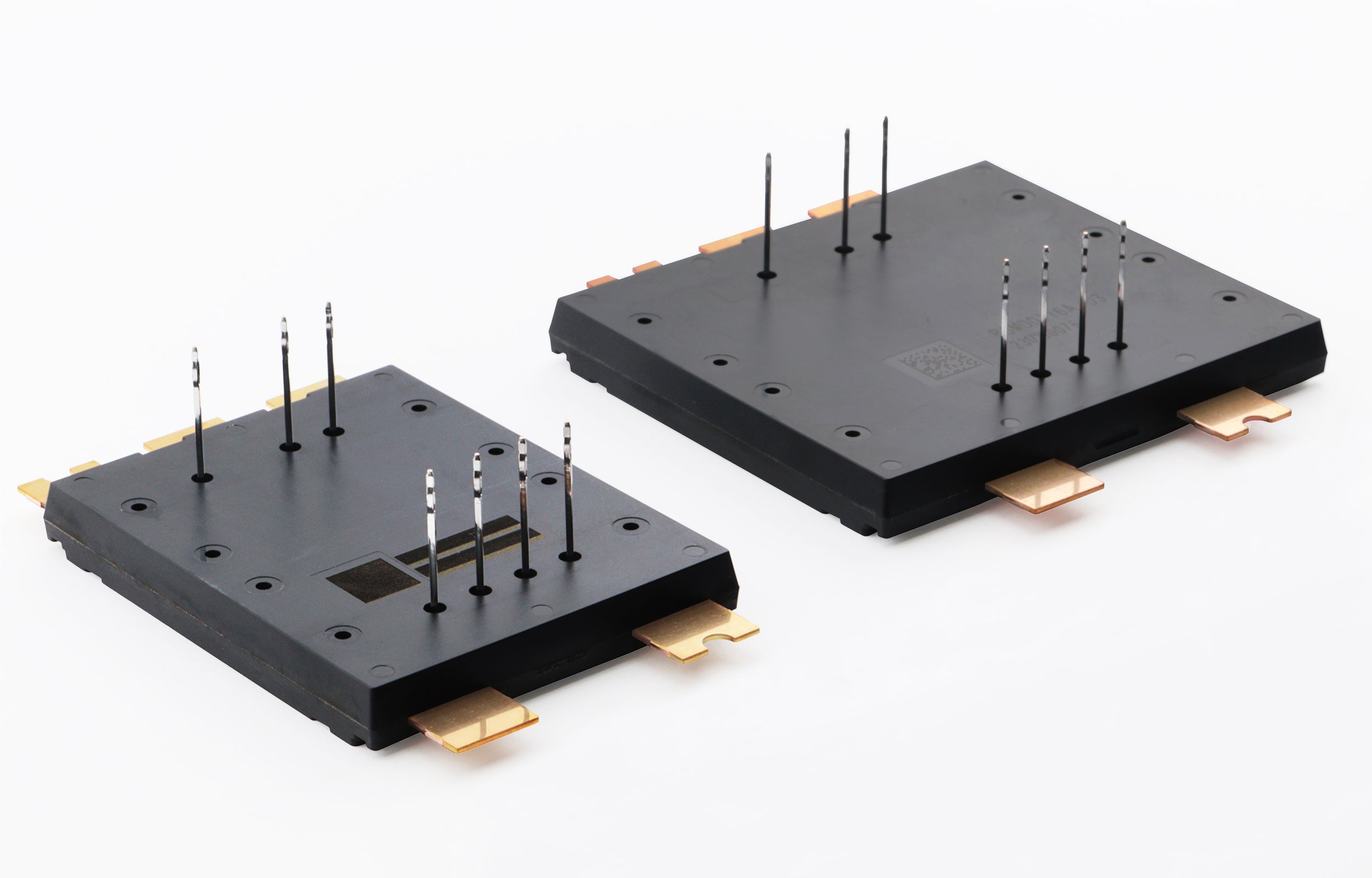

TRCDRIVE pack™は、トラクションインバータ駆動向けに開発したSiCモールドタイプモジュールに対する商標であり、放熱面積を最大化するようなローム独自の構造によりコンパクトなパッケージを実現。さらに、新製品は低オン抵抗の第4世代SiC MOSFETを搭載しているため、SiCモールドタイプモジュールの一般品と比べて1.5倍となる業界トップクラスの電力密度を達成しており、xEV用インバータの小型化に大きく貢献します。

また本モジュールは、「Press fit pin」を用いた制御用信号端子をモジュール上面に備えていることから、ゲートドライバ基板を上面からプレスするだけで接続可能であり、実装工数の削減に貢献します。加えて、主電流配線における電流経路の最大化と配線の2層構造による低インダクタンス（5.7nH）化も実現しており、スイッチング時の低損失化に寄与します。

なお本モジュールは、モジュールでありながらディスクリート製品のような大量生産体制を確立しているため、一般的なSiCケースタイプモジュールの従来品と比べて生産能力を約30倍向上しています。新製品は、2024年6月より当面月産10万個の体制で量産（サンプル価格：75,000円/個：税抜）を開始しており、生産拠点は前工程がローム・アポロ筑後工場（福岡県）及びラピスセミコンダクタ宮崎工場（宮崎県）、後工程がローム本社工場（京都府）です。サンプルについては、担当営業もしくは、ロームWebのお問い合わせ先よりお問い合わせください。

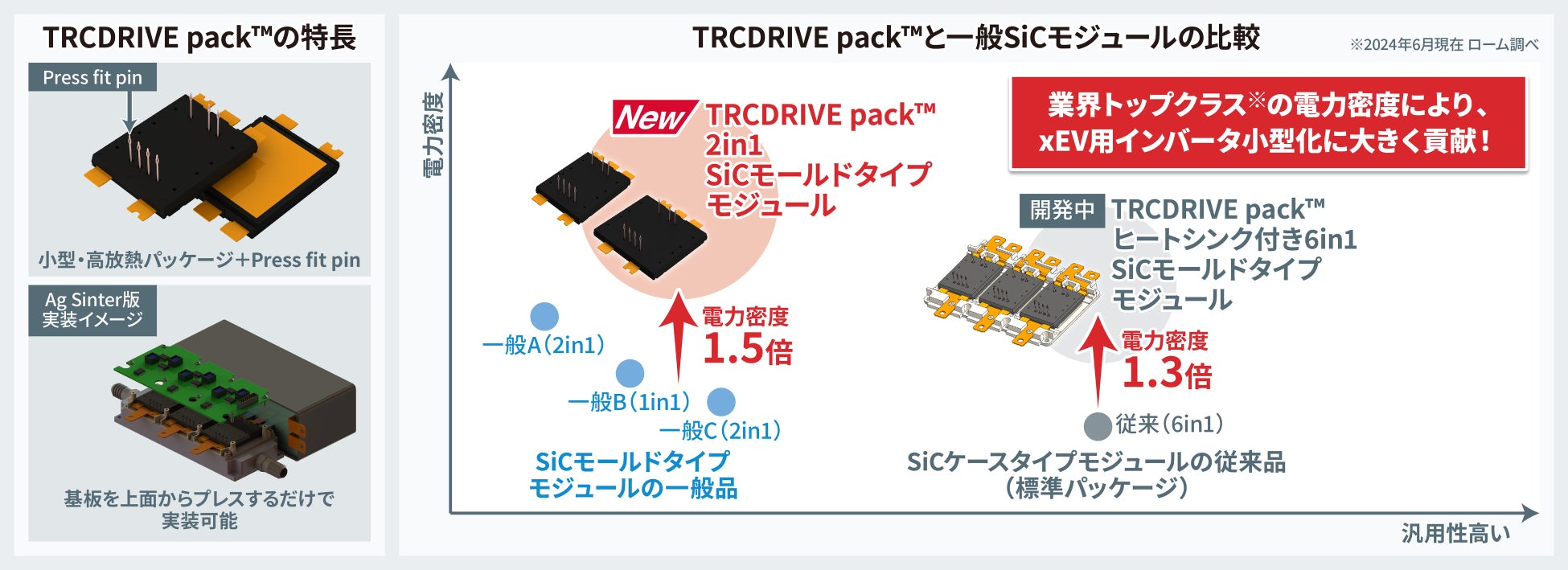

TRCDRIVE pack™の特長とTRCDRIVE pack™と一般SiCモジュールの比較

背景

近年、脱炭素社会の実現に向けて自動車の電動化が急速に進む中、より高効率で小型・軽量化された電動パワートレインシステムの開発が進んでいます。一方、キーデバイスとして注目されるSiCパワーデバイスにおいて、小型化と低損失化の両方を改善することは難しい課題です。ロームは、パワートレインにおけるこの課題を解決するデバイスとして、TRCDRIVE pack™を開発しました。

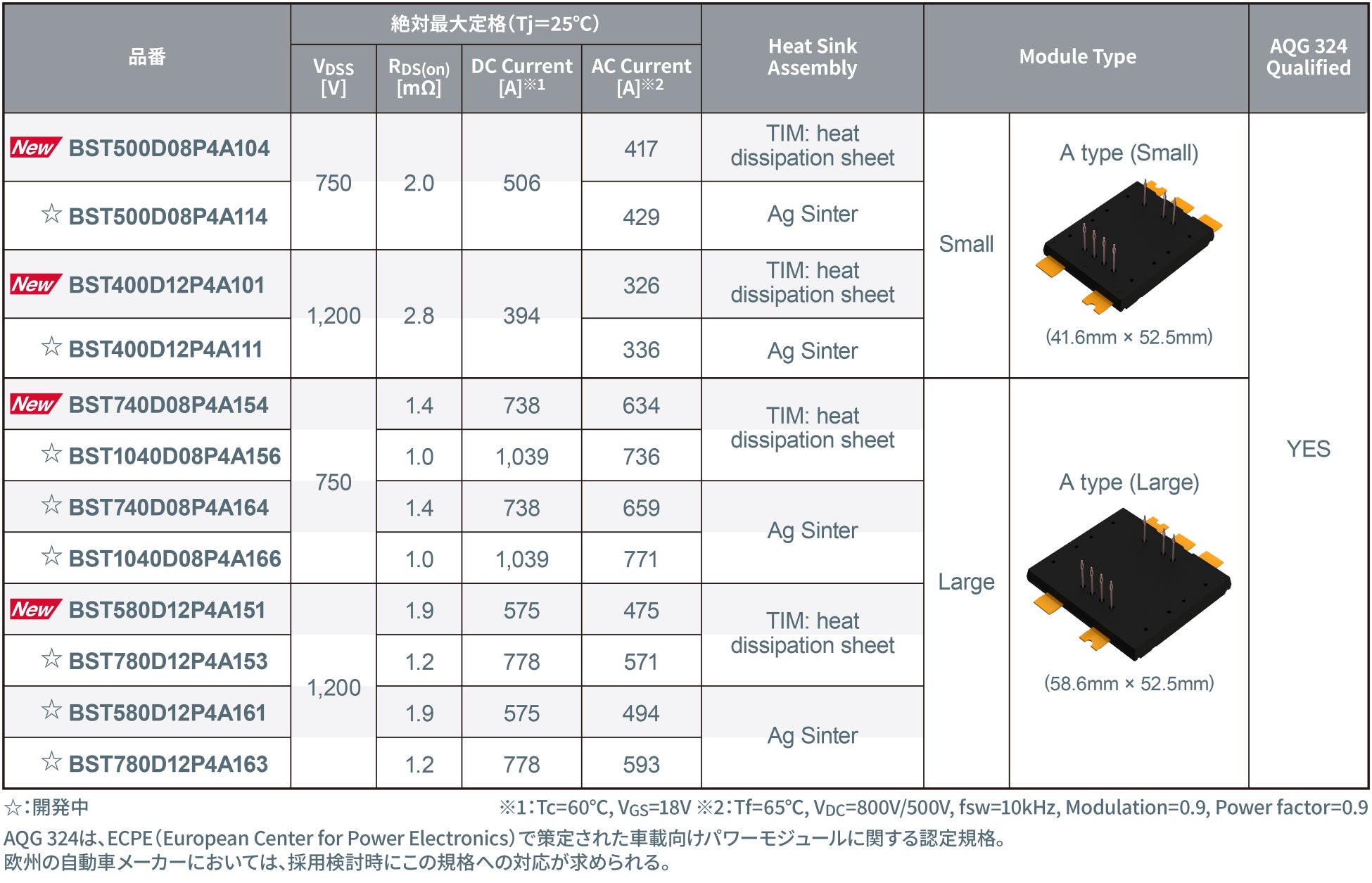

製品ラインアップ

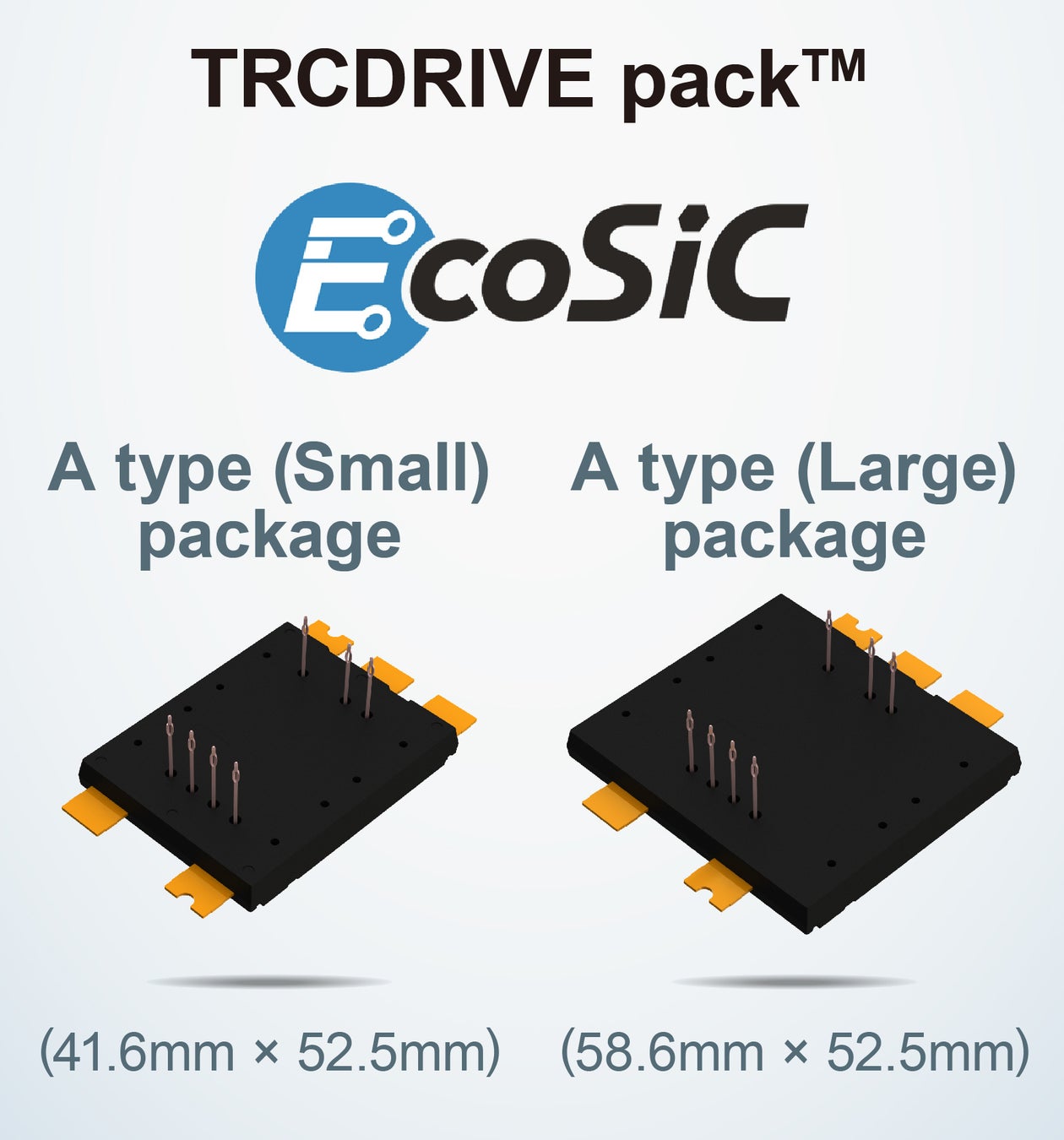

TRCDRIVE pack™は、2024年度中にパッケージサイズ（Small / Large）と実装パターン（TIM：heat dissipation sheet / Ag Sinter）に対応する12製品をラインアップ展開予定です。さらに、モジュールにヒートシンクを備えた6in1の製品も開発中であり、設計仕様に応じた迅速なトラクションインバータ設計やモデル展開に貢献します。

アプリケーション例

車載トラクションインバータ

サポート情報

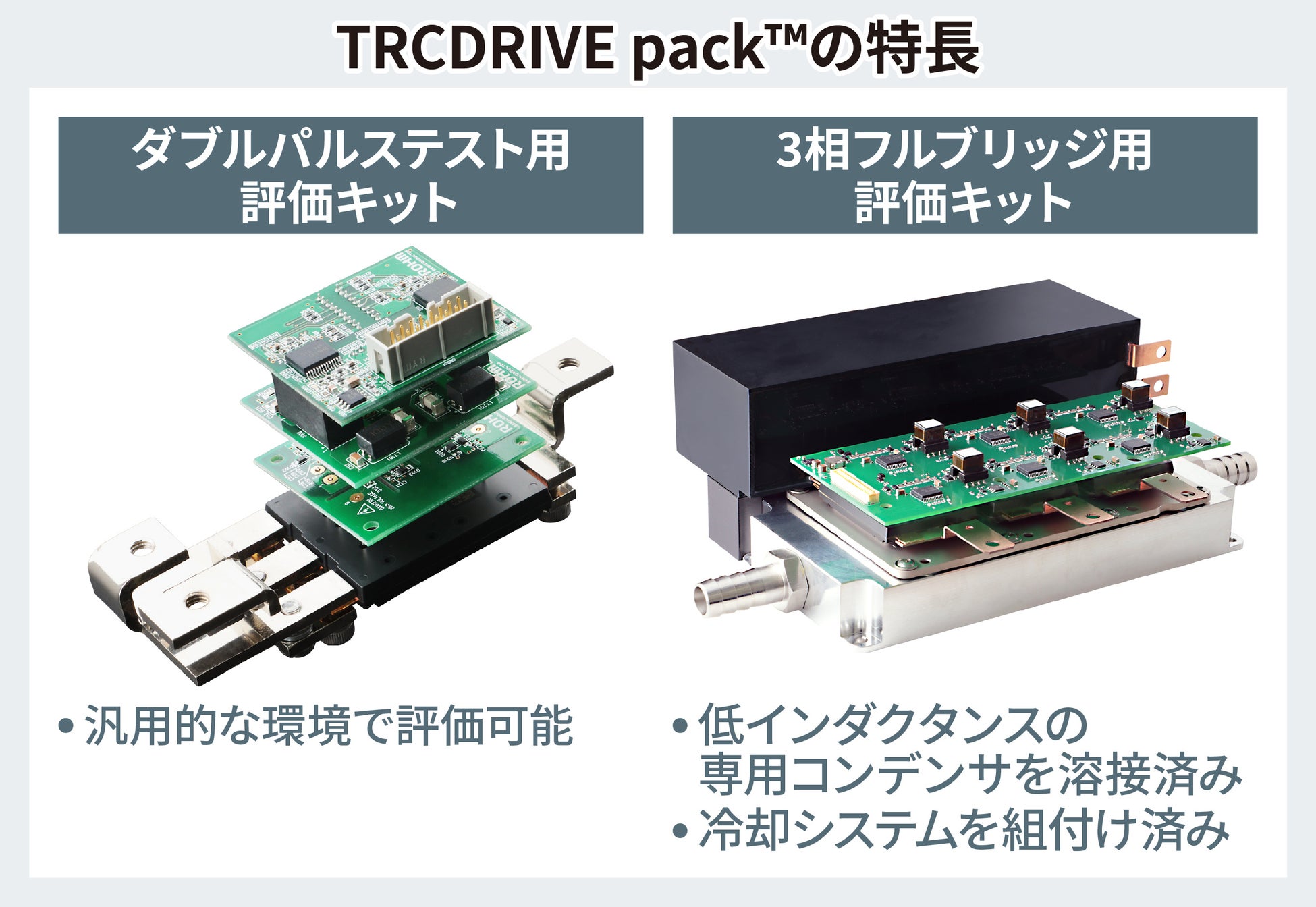

ロームは、自社内にモーター試験装置を備えるなど、アプリケーションレベルのサポートに注力しています。TRCDRIVE pack™の製品を素早く評価・導入していただくための各種サポートコンテンツも準備しており、シミュレーションや熱設計まで含めて、豊富なソリューションで迅速な採用をサポートします。また、ダブルパルステスト用と3相フルブリッジ用に2種類の評価キットを用意しており、実際の回路条件に近い状態で評価することが可能です。

詳細につきましては、担当営業もしくは、ロームWebのお問い合わせ先よりお問い合わせください。

TRCDRIVE pack™及びEcoSiC™は、ローム株式会社の商標または登録商標です。

「EcoSiC™（エコエスアイシー）」ブランドについて

EcoSiC™は、パワーデバイス分野においてシリコン（Si）を上回る性能で注目されている、シリコンカーバイド（SiC）素材を採用したデバイスのブランドです。ロームは、ウエハ製造から製造プロセス、パッケージング、品質管理方法に至るまで、SiCの進化に不可欠な技術を独自で開発しています。また、製造工程においても一貫生産体制を採用しており、SiC分野のリーディングカンパニーとしての地位を確立しています。
